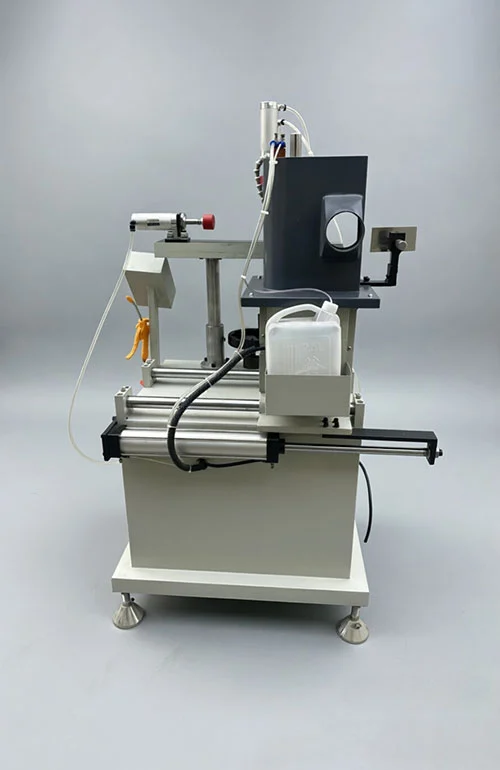

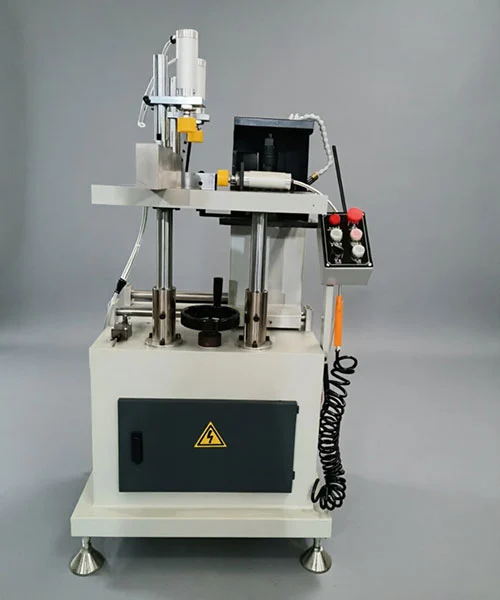

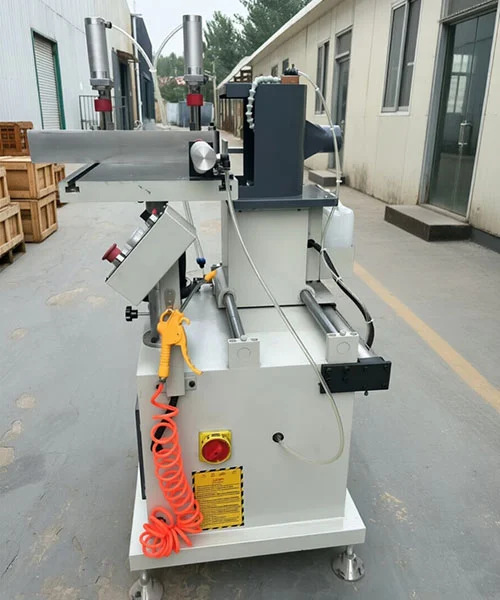

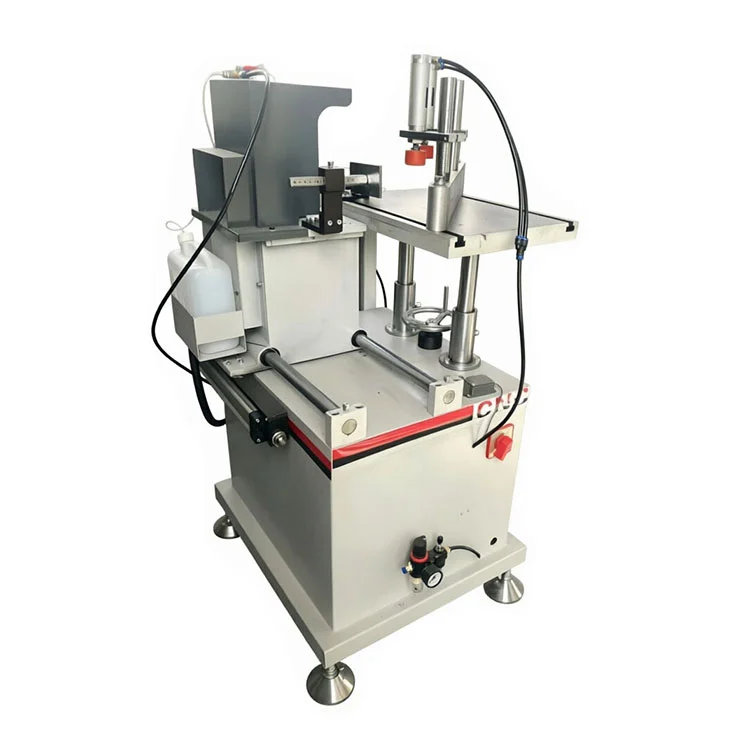

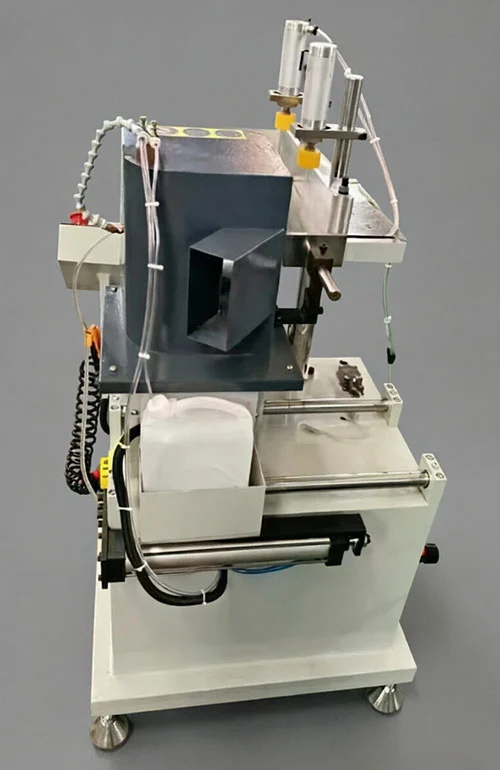

เครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่าง

คุณสมบัติที่สำคัญ

• การสร้างส่วนท้ายของโปรไฟล์:ที่เครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่างรองรับหน้าขั้นบันได ร่องสี่เหลี่ยม เดือย และโครงสร้างที่คล้ายกันโดยการเปลี่ยนเครื่องมือซึ่งยึดไว้กับสปินเดิลแนวนอน
• ช่วงการกัดมุม:แผ่นวางตำแหน่งบนโต๊ะทำงานสามารถตั้งค่าได้ระหว่าง -55° ถึง +55° ช่วยให้สามารถตัดมุมเอียงที่ปลายโปรไฟล์โดยไม่ต้องใช้จิ๊กแบบกำหนดเอง
• ฟีดแบริ่งเชิงเส้น:กลไกการป้อนเครื่องมือทำงานบนคู่การเคลื่อนที่ของตลับลูกปืนเชิงเส้น ทำให้การสั่นสะเทือนต่ำและสามารถเคลื่อนที่ซ้ำได้ในระหว่างรอบการกัด
• การตกแต่งพื้นผิวด้านท้าย:ปลายที่ผ่านการแปรรูปมีความหยาบ Ra12.5 μm อย่างสม่ำเสมอ ซึ่งเพียงพอสำหรับการประกอบท้ายและส่วนเฟรมอย่างแน่นหนา
• การหนีบด้วยลม:โปรไฟล์จะถูกยึดไว้ด้วยแคลมป์ที่ทำงานด้วยลมในระหว่างการตัด ช่วยลดแรงของผู้ปฏิบัติงานในขณะที่ยังคงรักษาตำแหน่งชิ้นงานไว้

ข้อมูลจำเพาะทางเทคนิค

ขอบเขตการสมัคร

นี้เครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่างใช้ในการผลิตหน้าต่างพีวีซี หน้าต่างคอมโพสิตอลูมิเนียมพลาสติก และกรอบหน้าต่างอลูมิเนียมตัดความร้อน ชิ้นงานทั่วไปได้แก่ วงกบตรงกลาง โปรไฟล์กรอบประตู และส่วนที่อัดขึ้นรูปอื่นๆ ที่ต้องมีการปรับรูปทรงหน้าตัด การเซาะร่อง หรือการตัดเดือยก่อนการประกอบ

ส่วนประกอบสำคัญ

• แกนมิลลิ่ง:แกนหมุนแนวนอนยอมรับหัวกัดแบบเปลี่ยนได้สำหรับงานขั้นบันได ร่อง และเดือย ทำงานด้วยความเร็วที่ตรงกับเครื่องมือคาร์ไบด์เพื่อการกำจัดวัสดุที่สะอาด
• ระบบนำทางแบริ่งเชิงเส้น:แคร่ป้อนจะเคลื่อนที่บนแบริ่งเชิงเส้นแบบปิดผนึก ซึ่งต้องการการหล่อลื่นตามระยะเวลาเท่านั้น และช่วยรักษารูปทรงการตัดที่สม่ำเสมอเมื่อเวลาผ่านไป
• หน่วยจับยึดแบบนิวแมติก:แคลมป์ยึดเข้ากับแหล่งจ่ายอากาศ 0.5–0.8 MPa ปากจับได้รับการออกแบบเพื่อหลีกเลี่ยงการทำเครื่องหมายพื้นผิวโปรไฟล์ระหว่างรอบการกัด
• โต๊ะทำงานแบบปรับได้:แผ่นกำหนดตำแหน่งที่ตั้งค่าด้วยตนเองช่วยให้ผู้ปฏิบัติงานหมุนในมุมได้ตั้งแต่ -55° ถึง +55° พร้อมสเกลสำหรับการวางตำแหน่งซ้ำ

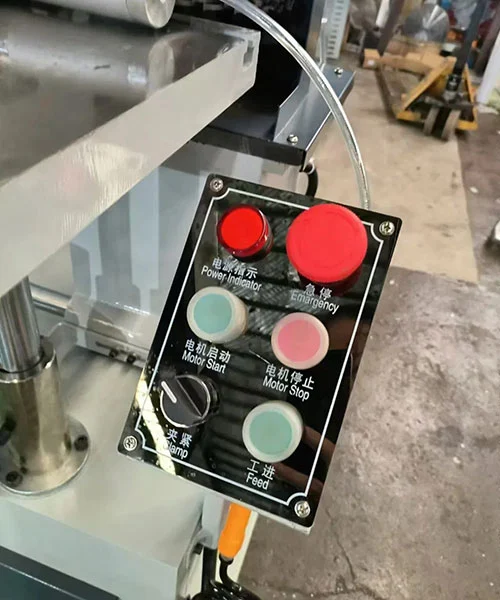

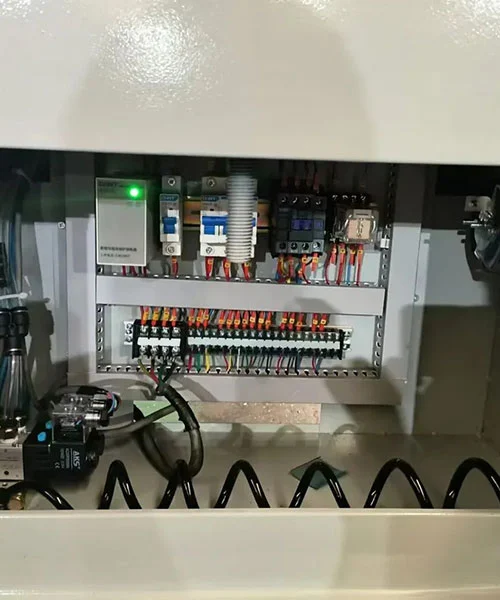

• วงจรควบคุม:ใช้ปุ่มกดแบบเรียบง่ายและอินเตอร์ล็อคเพื่อความปลอดภัยที่ป้องกันการสตาร์ทสปินเดิลเมื่อการ์ดเปิดอยู่ อุปกรณ์ไฟฟ้าถูกจัดเรียงไว้ในตู้ปิดผนึกกันฝุ่น

ผู้ผลิตและสนับสนุน

ด้วยโรงงานที่ก่อตั้งขึ้นในปี 1996 Lebulang Machine ได้ผลิตอุปกรณ์การประมวลผลโปรไฟล์ในเมืองจี่หนาน ประเทศจีน มาเกือบสามทศวรรษ ที่เครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่างจัดจำหน่ายโดยตรงจากโรงงาน มีใบรับรอง CE และ ISO และสามารถปรับแต่งภายใต้ข้อตกลง OEM/ODM การรับประกันหนึ่งปีครอบคลุมถึงโครงสร้างหลัก และให้คำแนะนำในการติดตั้งจากระยะไกลโดยไม่มีค่าใช้จ่ายเพิ่มเติม

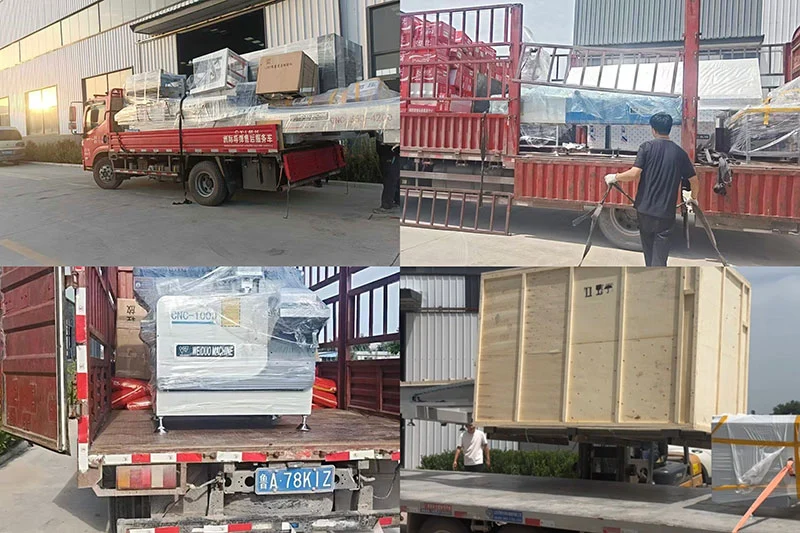

บรรจุภัณฑ์และการจัดส่ง

แต่ละเครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่างบรรจุในลังไม้เกรดส่งออกมาตรฐาน พร้อมเหล็กค้ำยันภายใน ป้องกันการเคลื่อนตัวระหว่างการขนส่ง ลังมีความทนทานต่อความชื้นและมีป้ายกำกับพร้อมคำแนะนำในการจัดการ เงื่อนไขการจัดส่งคือ FOB จี่หนานหรือชิงเต่า โดยมีระยะเวลาในการจัดส่งโดยทั่วไป 15 ถึง 25 วันทำการหลังจากยืนยันการสั่งซื้อ เอกสารต่างๆ รวมถึงรายงานผลการทดสอบ รายการบรรจุภัณฑ์ และใบรับรอง CE จะถูกส่งแบบดิจิทัลก่อนจัดส่ง

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องกัดปลายพีวีซีสำหรับโปรไฟล์หน้าต่างสามารถประมวลผลโครงสร้างโปรไฟล์ใดได้บ้าง

ตอบ: ด้วยการเปลี่ยนเครื่องมือตัด เครื่องจักรจะกัดพื้นผิวขั้นบันได ร่องสี่เหลี่ยม เดือย และรายละเอียดส่วนปลายอื่นๆ ที่จำเป็นสำหรับ PVC และอะลูมิเนียม-พลาสติกคอมโพสิตกระทงท้ายและโปรไฟล์เฟรม

คำถามที่ 2: ช่วงการปรับเชิงมุมสำหรับการตัดเอียงคือเท่าใด

ตอบ: แผ่นวางตำแหน่งโต๊ะทำงานสามารถปรับได้ตั้งแต่ -55° ถึง 55° ทำให้สามารถตัดส่วนปลายที่ทำมุมภายในช่วงนี้ได้โดยไม่ต้องติดตั้งเพิ่มเติม

คำถามที่ 3: จะรักษาเสถียรภาพในระหว่างการกัดได้อย่างไร

ตอบ: กลไกการป้อนเครื่องมือใช้คู่การเคลื่อนที่ของตลับลูกปืนเชิงเส้น ซึ่งช่วยลดการสั่นสะเทือนและช่วยให้ความลึกของการกัดสม่ำเสมอตลอดรอบที่ซ้ำกัน

คำถามที่ 4: สามารถคาดหวังความหยาบของพื้นผิวส่วนปลายได้เท่าใด

ตอบ: ปลายที่ได้รับการตัดเฉือนอย่างสม่ำเสมอทำให้ได้ความหยาบ Ra12.5 μm ซึ่งเป็นผิวสำเร็จที่ช่วยให้ข้อต่อแน่นหนาในการประกอบหน้าต่างและประตู

Q5: ขนาดโต๊ะทำงานมีอะไรบ้าง?

ตอบ: โต๊ะทำงานของเครื่องจักรมีขนาด 500 × 350 มม. ซึ่งรองรับโปรไฟล์หน้าต่าง UPVC และพลาสติกอะลูมิเนียมมาตรฐานได้อย่างมั่นคง

Q6: ความกว้างในการกัดสูงสุดคือเท่าไร?

A: ชุดเครื่องมือรองรับความกว้างของการกัดสูงสุด 90 มม.

คำถามที่ 7: ข้อกำหนดด้านพลังงานและการจ่ายอากาศมีอะไรบ้าง

ตอบ: เครื่องจักรทำงานโดยใช้ไฟสามเฟส 380V, 50Hz และต้องการแรงดันอากาศขณะทำงาน 0.5 ถึง 0.8 MPa สำหรับระบบแคลมป์นิวแมติก

Q8: มีอะไหล่ไหม?

ก. ใช่. ชิ้นส่วนที่สึกหรอทั่วไป รวมถึงล้อคัตเตอร์นำเข้าและเครื่องมือติดตั้ง มีให้เลือกเป็นตัวเลือกและผู้ปฏิบัติงานสามารถเปลี่ยนได้อย่างง่ายดาย
