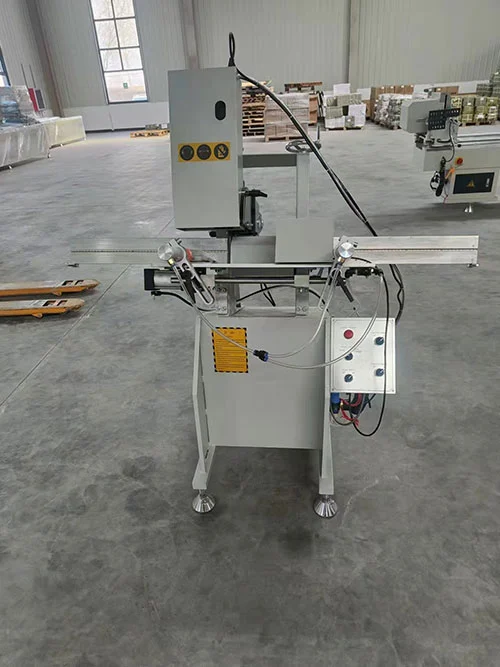

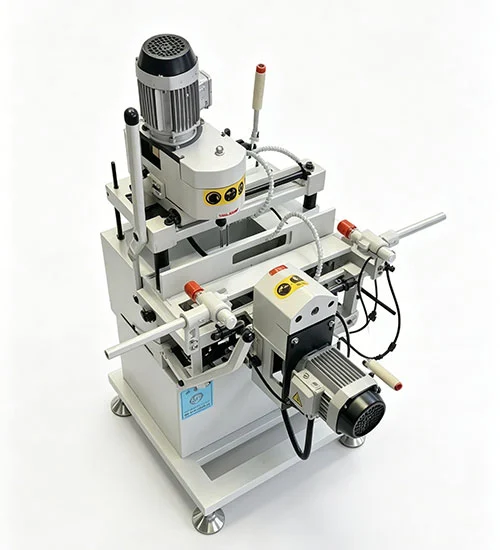

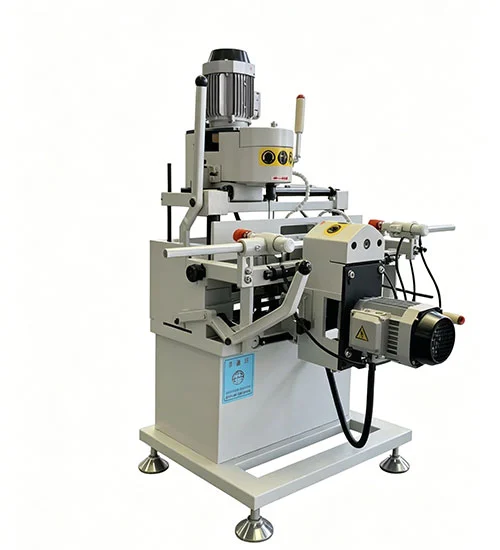

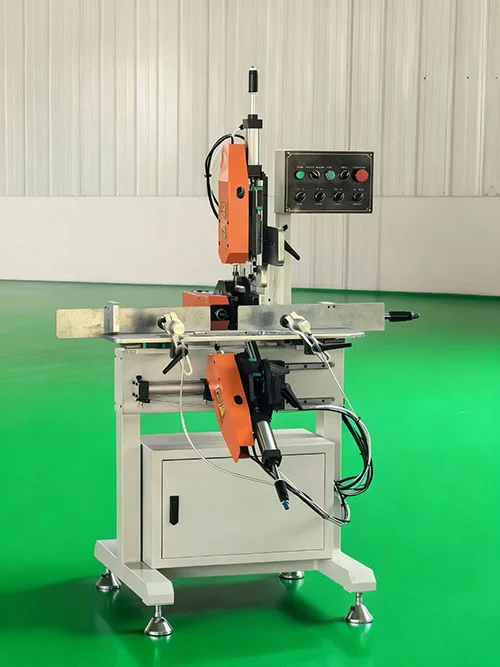

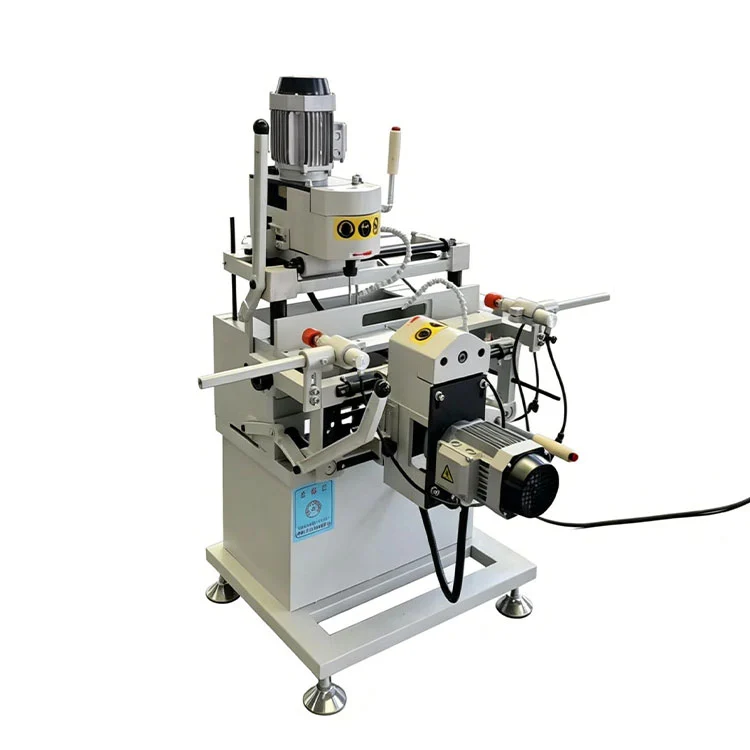

เครื่องกัดช่องน้ำหน้าต่าง UPVC PVC

• เครื่องกัดช่องน้ำหน้าต่าง UPVC PVCให้ความสามารถในการกัดแบบสามแกน: การตัดแนวตั้ง แนวนอน และมุมบนสถานีเดียวกัน
• มันถูกสร้างขึ้นสำหรับการกัดช่องระบายน้ำและรูสมดุลแรงดันอากาศในโปรไฟล์หน้าต่างและประตู PVC
• หัวส่วนล่างจะเปลี่ยนและกระชับเครื่องมือในการจับยึดครั้งเดียว ดังนั้นการประมวลผลช่องบนเครื่องกัดช่องน้ำหน้าต่าง UPVC PVCเสร็จสิ้นโดยไม่ต้องเปลี่ยนเครื่องมือด้วยตนเองระหว่างกลาง
• โต๊ะทำงานกัดจะเคลื่อนที่ไปตามรางเชิงเส้นสี่เหลี่ยม โดยคงการเคลื่อนที่เป็นเส้นตรงในระหว่างการตัด
• หัวกัดเฉียงช่วยให้สามารถปรับมุมและขึ้น/ลงอัตโนมัติพร้อมการเคลื่อนที่ซ้าย/ขวา ช่วยให้สามารถกัดร่องน้ำได้ 45° ในขณะที่ยังคงความสมมาตรของร่องซ้าย-ขวา
• มีการติดตั้งมอเตอร์สปินเดิลความเร็วสูงเพื่อการกัดที่มั่นคงที่ความเร็วตัดที่ต้องการ

ข้อมูลจำเพาะทางเทคนิค

ขอบเขตการสมัคร

นี้เครื่องกัดช่องน้ำหน้าต่าง UPVC PVCใช้กับสายการผลิตประตูหน้าต่าง UPVC และ PVC การใช้งานทั่วไป ได้แก่ การกัดช่องระบายน้ำที่ฐานของบานประตูหน้าต่างและกรอบหน้าต่างบานเลื่อน การตัดรูปรับแรงดันอากาศในคานท้ายและคาน และการสร้างช่องทำมุมตามที่การออกแบบโปรไฟล์กำหนด เครื่องจักรรองรับทั้งโปรไฟล์สีขาวมาตรฐานและส่วนสีหรือส่วนเคลือบ โดยมีโครงร่างส่วนหัวแบบสามแกนครอบคลุมการกำหนดค่าช่องส่วนใหญ่ที่พบในการผลิตหน้าต่างเชิงพาณิชย์สำหรับที่พักอาศัยและงานเบา

ส่วนประกอบสำคัญ

• มอเตอร์แกนหมุน 3 ตัว (ตัวละ 0.75 กิโลวัตต์):ให้ระบบขับเคลื่อนแบบอิสระสำหรับหัวกัดสามหัว ทำงานที่ความเร็วสูงถึง 24,000 รอบ/นาที เพื่อให้ขอบร่องบนวัสดุ UPVC สะอาดตา
• ระบบนำทางเชิงเส้นสี่เหลี่ยม:รองรับโต๊ะทำงานที่เคลื่อนที่ได้ในระหว่างจังหวะการกัด ช่วยรักษาความตรงของช่องและการวางตำแหน่งที่ทำซ้ำได้ทั่วทั้งชุด
• เครื่องมือลมจับยึดที่หัวส่วนล่าง:หัวกัดถูกเปลี่ยนและขันให้แน่นในขั้นตอนเดียว ช่วยลดเวลาเดินเบาและขจัดกิจวัตรในการขันเครื่องมือแบบแมนนวล
• หัวเฉียงปรับได้ (หัวเบอร์ 3):มุมกัดสามารถตั้งค่าด้วยตนเองโดยใช้ที่จับล็อค ซึ่งครอบคลุม 45° และมุมอื่นๆ โดยยังคงรักษาความสมมาตรของช่องซ้าย-ขวาให้สม่ำเสมอ
• แผงควบคุมและสายไฟ:การทำงานของปุ่มกดพร้อมระบบหยุดฉุกเฉินโดยเฉพาะ ส่วนประกอบทางไฟฟ้าจะอยู่ในกล่องป้องกันฝุ่น และวงจรนิวแมติกส์ประกอบด้วยชุดกรอง-ควบคุม-หล่อลื่นเพื่อรักษาแรงดันแคลมป์ให้คงที่
• กรอบและตัวป้องกัน:ฐานเหล็กเชื่อมทำให้มีโครงสร้างที่แข็งแรง การ์ดนิรภัยแบบโปร่งใสครอบคลุมพื้นที่การกัดและเชื่อมต่อเข้ากับวงจรสตาร์ทของสปินเดิล

ฟังก์ชั่นเครื่อง

• การเปลี่ยนเครื่องมืออัตโนมัติและรอบสล็อต:หัวส่วนล่างทำการจับยึดและปล่อยเครื่องมือในขั้นตอนเดียว ทำให้การกัดร่องเสร็จสมบูรณ์โดยไม่ต้องใช้เครื่องมือใหม่ด้วยตนเอง
• ช่องน้ำและความสามารถของรูบาลานซ์:จัดการช่องระบายน้ำและรูปรับความดันอากาศบนโปรไฟล์ UPVC และ PVC
• การเคลื่อนไหวที่แนะนำ:ตัวนำทางเชิงเส้นตรงรูปสี่เหลี่ยมผืนผ้ารองรับโต๊ะทำงานที่เคลื่อนที่ได้ ช่วยให้มีเส้นทางการกัดแบบตรงและทำซ้ำได้
• การควบคุมที่ตรงไปตรงมา:การทำงานของปุ่มกดพร้อมฟังก์ชั่นที่มีป้ายกำกับชัดเจน ผู้ปฏิบัติงานที่ได้รับการฝึกอบรมขั้นพื้นฐานในโรงงานสามารถจัดการเครื่องจักรได้หลังจากระยะเวลาการตั้งค่าสั้นๆ
• รอยเท้าขนาดกะทัดรัด:ขนาด 1150 × 1100 × 1700 มม. พอดีกับสายการผลิตหน้าต่างมาตรฐาน

รายละเอียดสินค้า

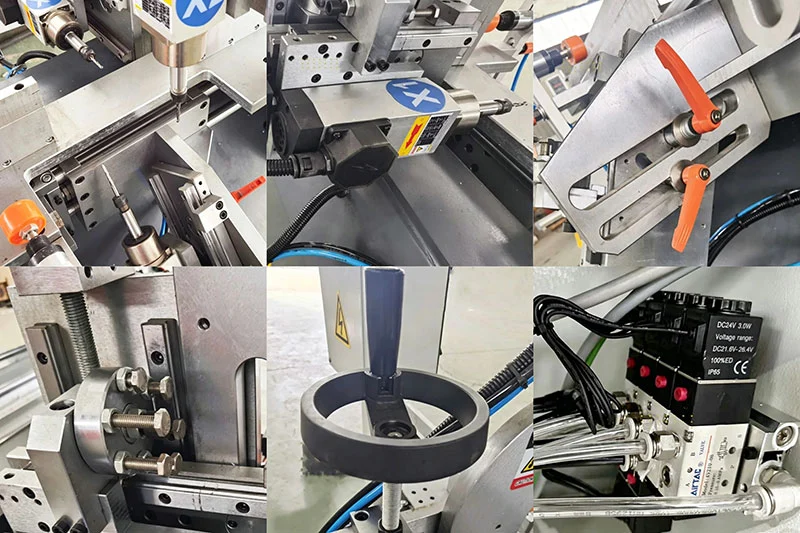

• หัวกัดสามหัว— กำหนดค่าไว้สำหรับการเจาะช่องน้ำและรูอากาศบนโปรไฟล์หน้าต่างและประตู UPVC
• มอเตอร์แกนหมุนความเร็วสูง— ความเร็วการหมุนสูงสุดถึง 24,000 รอบ/นาที เพื่อความสะอาดของขอบร่อง
• หมายเลข 3 หัว (เฉียง)— สามารถตั้งค่ามุมกัดได้ด้วยตนเองเพื่อให้ตรงกับมุมร่องที่ต้องการ
• ปรับตั้งระยะลึกได้อย่างรวดเร็ว— ลดเวลาการตั้งค่าเมื่อสลับระหว่างชุดโปรไฟล์
• การปรับความสูงของล้อมือ— ช่วยให้ผู้ปฏิบัติงานปรับตำแหน่งเครื่องตัดแนวตั้งได้อย่างละเอียดโดยไม่ต้องใช้เครื่องมือ
• ส่วนประกอบเกี่ยวกับนิวแมติกและไฟฟ้า— มาจากซัพพลายเออร์ที่ได้รับการยอมรับในระดับสากลและมีสายเพื่อให้เป็นไปตามข้อกำหนด CE

บรรจุภัณฑ์และการจัดส่ง

แต่ละเครื่องกัดช่องน้ำหน้าต่าง UPVC PVCบรรจุในลังไม้ส่งออกมาตรฐาน พร้อมบุโฟมภายในและสายรัดเหล็ก ลังมีการทำเครื่องหมายอย่างชัดเจนด้วยสัญลักษณ์การจัดการและรายละเอียดการจัดส่ง เงื่อนไขการจัดส่งคือ FOB จี่หนานหรือชิงเต่า โดยปกติจะจัดส่งภายใน 15-25 วันทำการหลังจากยืนยันคำสั่งซื้อ รายงานการทดสอบก่อนการจัดส่งและสำเนาดิจิทัลของใบรับรอง CE จะได้รับก่อนที่เครื่องจะออกจากโรงงาน

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องกัดช่องน้ำหน้าต่าง UPVC PVC นี้ใช้วัสดุอะไรได้บ้าง

ตอบ: สร้างขึ้นสำหรับโปรไฟล์ประตูหน้าต่าง UPVC และ PVC

คำถามที่ 2: เครื่องจักรต้องการผู้ปฏิบัติงานที่มีทักษะหรือไม่?

ตอบ: การควบคุมจะขึ้นอยู่กับแผงปุ่มกดธรรมดา ผู้ปฏิบัติงานสามารถเรียนรู้ขั้นตอนการทำงานได้อย่างรวดเร็ว และให้คำแนะนำโดยละเอียด

คำถามที่ 3: เครื่องสามารถกัดช่องน้ำ 45° ได้หรือไม่

ก. ใช่. หัวกัดเฉียงรองรับการกัดร่อง 45° และรักษาความสมมาตรซ้าย-ขวาบนโปรไฟล์

Q4: แหล่งจ่ายไฟสามารถปรับแต่งได้หรือไม่?

ตอบ: การกำหนดค่ามาตรฐานใช้ 220V 50/60Hz สามารถจัดเรียงแรงดันไฟฟ้าอื่น ๆ ได้เมื่อสั่งซื้อ

คำถามที่ 5: การเปลี่ยนเครื่องมืออัตโนมัติทำงานอย่างไร

ตอบ: กลไกหัวด้านล่างจะเปลี่ยนและขันคัตเตอร์ให้แน่นในการเคลื่อนไหวครั้งเดียว ทำให้สามารถทำการสล็อตให้เสร็จโดยไม่ต้องหยุดการปรับเครื่องมือด้วยตนเอง

Q6: ช่วงความยาวการกัดคืออะไร?

A: ความยาวในการกัดสามารถปรับได้ตั้งแต่ 30 มม. ถึง 60 มม.

Q7: เครื่องมาพร้อมกับซอฟต์แวร์หรือคำแนะนำหรือไม่?

ตอบ: มีอินเทอร์เฟซซอฟต์แวร์ภาษาอังกฤษและคำแนะนำการใช้งานรวมอยู่ด้วย ระบบสามารถนำเข้าข้อมูลแบบร่างจาก AutoCAD ได้

Q8: ขนาดและน้ำหนักโดยรวมคือเท่าไร?

A: 1150 × 1100 × 1700 มม. น้ำหนักรวม 200 กก.

Q9: มีอะไหล่ไหม?

ก. ใช่. วัสดุสิ้นเปลือง เช่น ล้อคัตเตอร์ และเครื่องมือติดตั้ง มีจำหน่ายเป็นอุปกรณ์เสริม และผู้ใช้สามารถเปลี่ยนชิ้นส่วนที่สึกหรอทั่วไปได้
