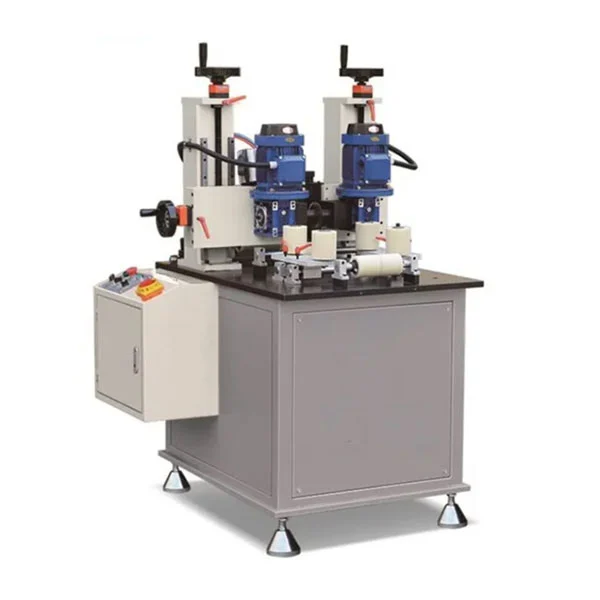

เครื่อง Knurling โปรไฟล์แบ่งความร้อนสำหรับงานหนักขนาด 220 × 250 มม

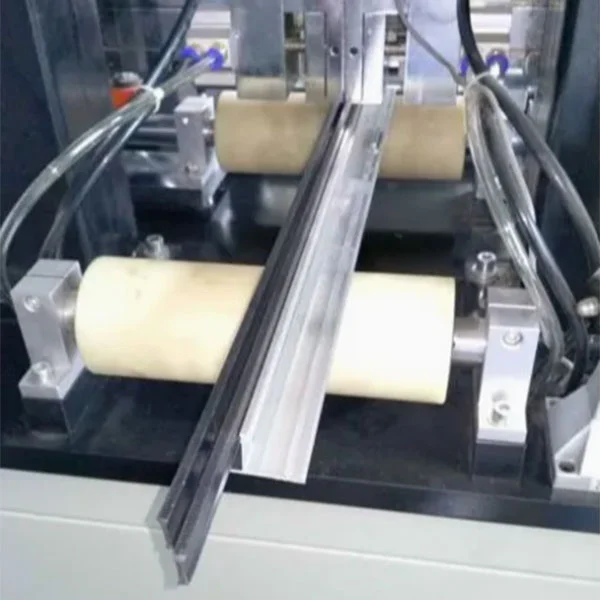

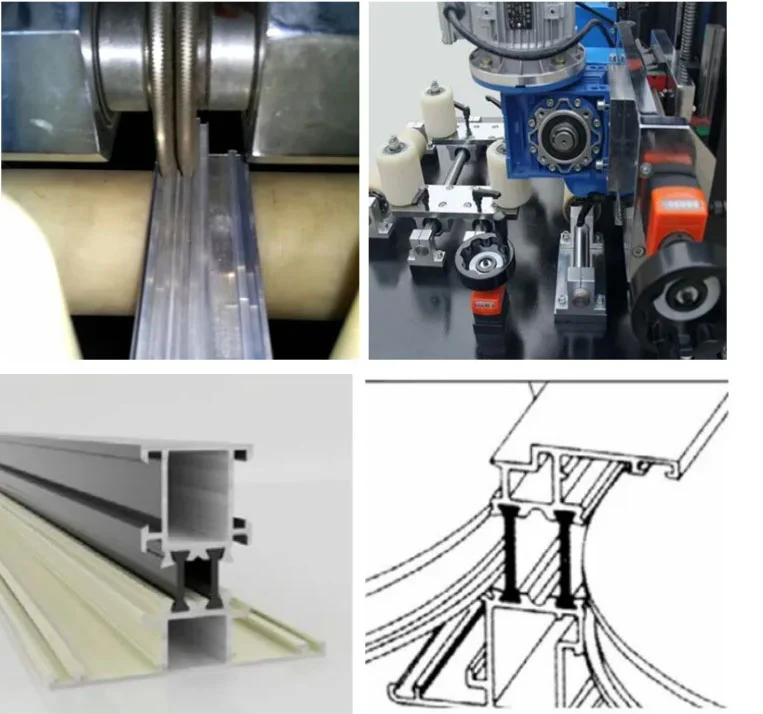

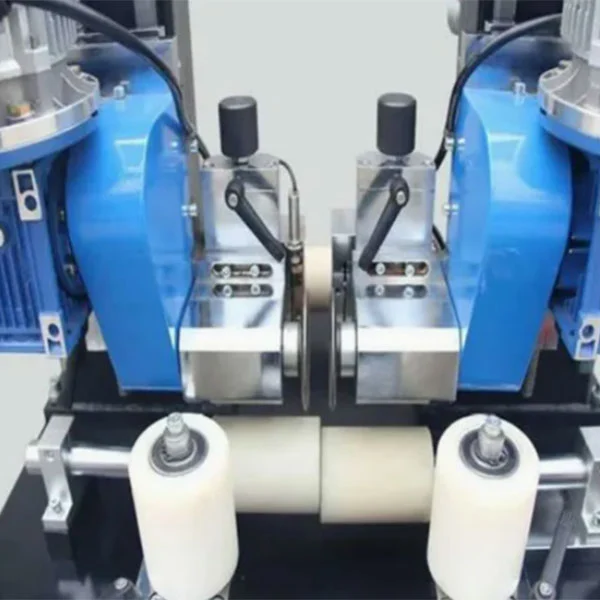

เครื่องขึ้นลายสำหรับงานหนักนี้เตรียมโปรไฟล์อะลูมิเนียมแบ่งความร้อนสำหรับการแทรกแถบ ประมวลผลส่วนกว้างสูงสุด 220 มม. สูง 250 มม. มอเตอร์ขนาด 1.5 kW สองตัวขับเคลื่อนเครื่องตัดลายนูนเหล็กชุบแข็งคู่หนึ่ง มีเส้นผ่านศูนย์กลาง 90 มม. แต่ละตัว อัตราการป้อนสามารถปรับได้อย่างต่อเนื่องตั้งแต่ 6 ถึง 70 เมตรต่อนาทีผ่านไดรฟ์อินเวอร์เตอร์ ช่วยให้ผู้ปฏิบัติงานจับคู่ความเร็วกับหน้าตัดโปรไฟล์และปริมาณการผลิตได้ ความลึกของลายนูนยังคงสม่ำเสมอเนื่องจากล้อรองรับสามารถยกขึ้นหรือลดลงได้ในช่วง 0–20 มม. เพื่อชดเชยการเปลี่ยนแปลงความสูงในการอัดขึ้นรูป

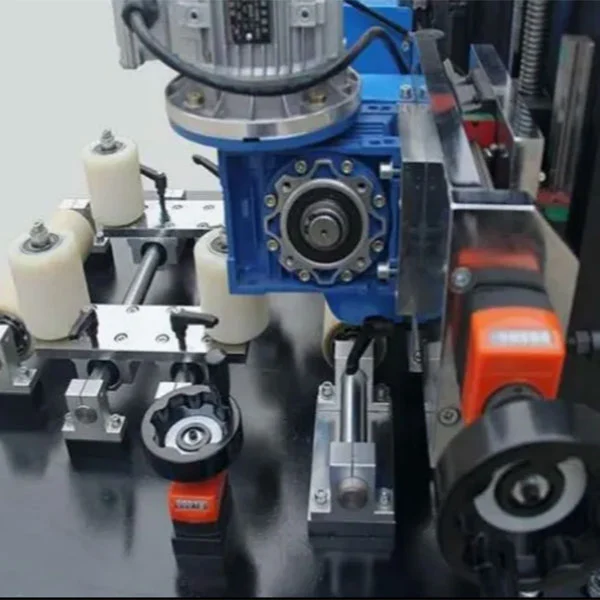

การวางตำแหน่งเครื่องตัดได้รับการจัดการโดยแกนที่ใช้มอเตอร์ร่วมกับล้อเลื่อนแบบปรับละเอียด ครอบคลุมทิศทางทั้งแนวตั้งและแนวนอน การจัดเรียงนี้จะลดเวลาการเปลี่ยนแปลงเมื่อเปลี่ยนประเภทโปรไฟล์ และทำให้สามารถรันชุดงานที่มีขนาดเล็กลงได้โดยไม่กระทบต่อความสามารถในการทำซ้ำของการตั้งค่า โครงเป็นโครงสร้างเหล็กเชื่อม และส่วนประกอบการเคลื่อนไหวจะอยู่บนรางเชิงเส้นตรง HIWIN ของไต้หวัน โดยมี Schneider electrics ในวงจรควบคุม ซึ่งเป็นการผสมผสานที่ช่วยรักษาความมั่นคงของเครื่องมือและการสั่นสะเทือนต่ำในระหว่างการทำงานด้วยความเร็วสูง

ขนาดเครื่อง Knurling Profile แบ่งความร้อนสำหรับงานหนักขนาดหนัก 220×250 มม. โดยรวมคือ 1,000 × 1100 × 1550 มม. โดยมีน้ำหนักประมาณ 800 กก. ทำงานบนแหล่งจ่ายไฟ 3 เฟส 380V และมีใบรับรอง CE ข้อกำหนดด้านความปลอดภัยมาตรฐาน ได้แก่ การหยุดฉุกเฉินและการดูแลพื้นที่ทำงาน การใช้งานครอบคลุมถึงโปรไฟล์ตัวกันความร้อนสำหรับหน้าต่าง ประตู ผนังม่าน และส่วนอะลูมิเนียมอุตสาหกรรมที่จำเป็นต้องมีการยึดเหนี่ยวทางกลที่แข็งแกร่งระหว่างอะลูมิเนียมและแถบฉนวน

เครื่องจักร Lebulang ซึ่งผลิตอุปกรณ์แปรรูปอะลูมิเนียมที่โรงงานในจีนมาเกือบ 30 ปี ได้ผลิตยูนิตขึ้นลายนี้ มีการกำหนดค่า OEM แบบกำหนดเองให้เลือก และเครื่องได้รับการจัดหามาจากโรงงานโดยตรง การออกแบบนี้มีไว้เพื่อการบำรุงรักษารายวันที่ตรงไปตรงมา และมีคำแนะนำในการติดตั้งจากระยะไกลโดยไม่มีค่าใช้จ่ายเพิ่มเติม
