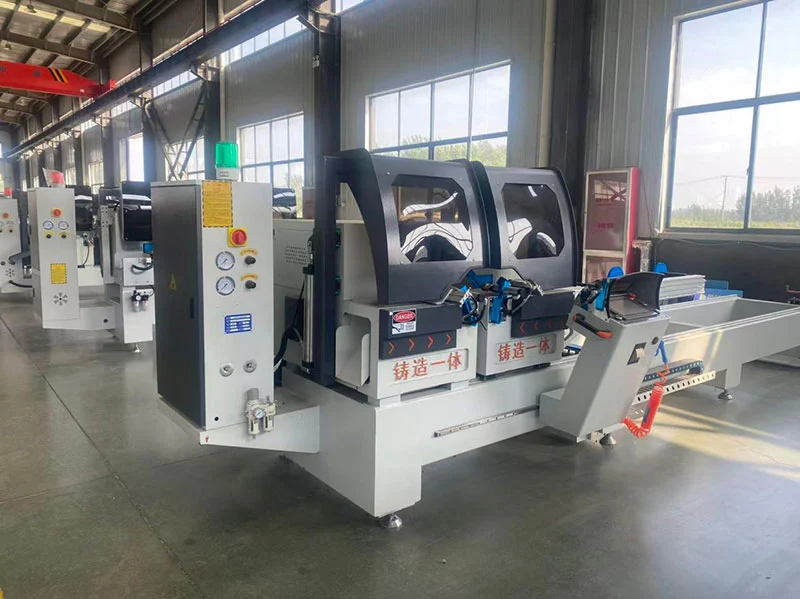

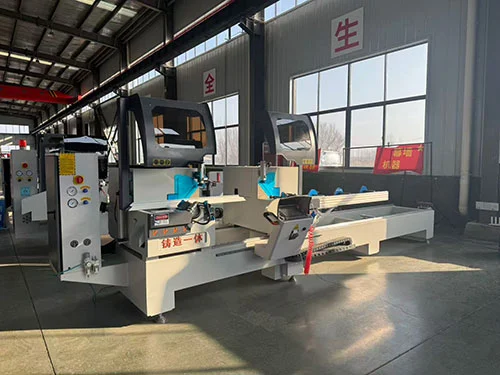

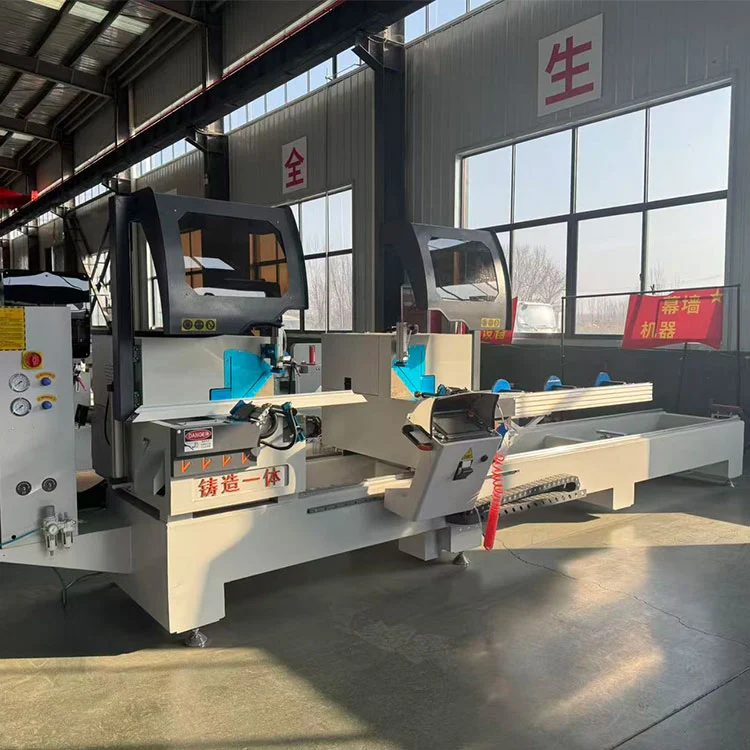

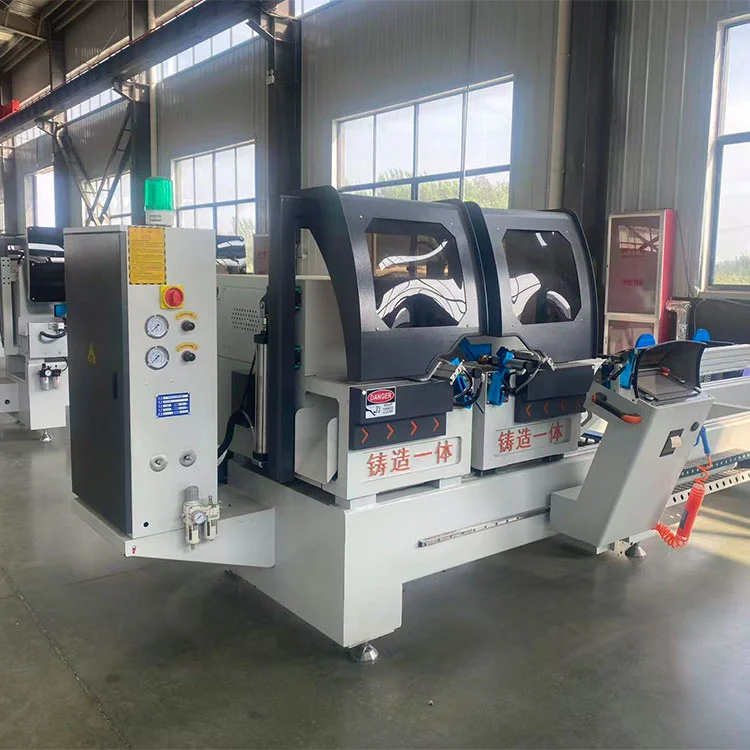

เลื่อยปรับองศาคู่สำหรับการผลิตวงกบหน้าต่าง
เลื่อยปรับองศาได้ 45&90 องศาสำหรับการผลิตวงกบหน้าต่างเป็นเครื่องตัดหัวคู่สำหรับงานหนักที่มีความแม่นยำสูง ออกแบบมาสำหรับโปรไฟล์อลูมิเนียม, PVC, UPVC และตัวกันความร้อนในการผลิตหน้าต่าง ประตู และผนังม่าน ให้การตัดที่แม่นยำ ทำซ้ำได้ 45° และ 90° พร้อมขอบไร้เสี้ยน รองรับการทำงานแบบซิงโครนัสทั้งแบบหัวเดียวและแบบหัวคู่เพื่อประสิทธิภาพการผลิตสูงสุด แบรนด์ Lebulang กำลังผลิตเครื่องจักรคุณภาพสูง

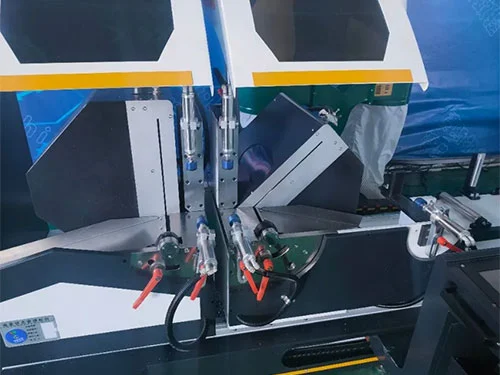

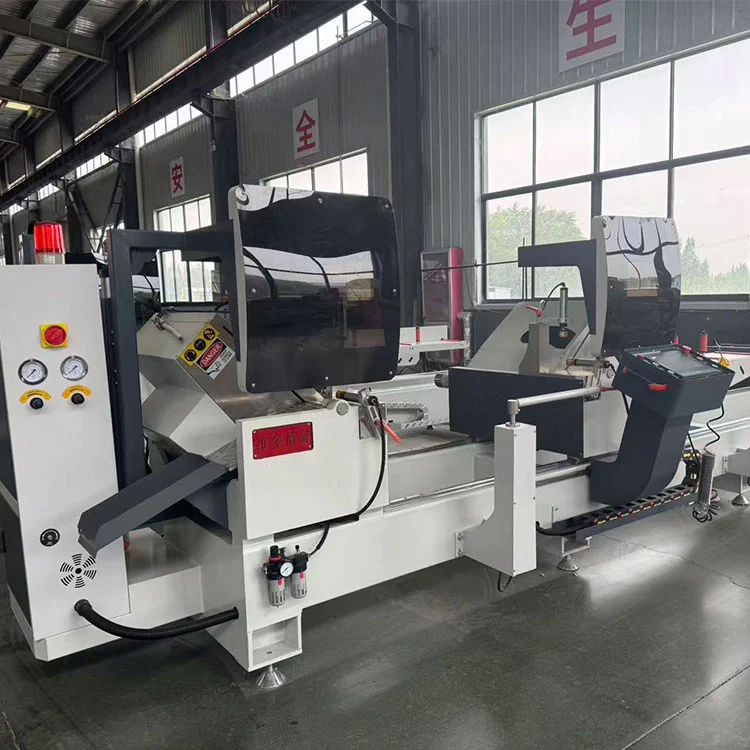

เลื่อยปรับองศาคู่สำหรับการผลิตกรอบหน้าต่าง สร้างขึ้นที่โรงงานของ Lebulang Machine ในจีน ซึ่งเป็นแหล่งผลิตอุปกรณ์แปรรูปอะลูมิเนียมและ PVC มาเกือบสามทศวรรษ ตัดโปรไฟล์ที่ 45° และ 90° สำหรับการผลิตหน้าต่าง ประตู และผนังม่าน โดยดำเนินการอะลูมิเนียม, PVC, UPVC, ตัวแยกความร้อน และการอัดขึ้นรูปทองแดง หัวตัดสองหัว — T1 แบบตายตัวและแบบมอเตอร์ T2 — วางอยู่บนรางนำทางที่มีความแม่นยำร่วมกันและสามารถทำงานพร้อมกันได้ โดยที่หัวด้านขวาจะเคลื่อนที่โดยเซอร์โวไดรฟ์เพื่อกำหนดตำแหน่งตามความยาว
โต๊ะทำงานแบบหล่อในตัวและมอเตอร์สปินเดิลที่เชื่อมต่อโดยตรงเป็นโครงสร้างหลัก หัวเลื่อยแต่ละอันใช้พลังงานจากมอเตอร์ขนาด 3 kW ซึ่งหมุนใบมีดปลายคาร์ไบด์ขนาด ø500 มม. ที่ 3000 รอบต่อนาที แคลมป์แบบนิวแมติกช่วยยึดชิ้นงาน และกระบอกแดมปิ้งแบบอากาศ-ไฮดรอลิกจะควบคุมฟีด โครงเหล็กเชื่อมและฐานเหล็กหล่อทำงานร่วมกับรางเชิงเส้นตรง HIWIN และส่วนประกอบไฟฟ้าของ Schneider เพื่อรักษาความแม่นยำของความยาวคงที่ซ้ำๆ ภายใน ±0.1 มม. และตัดความหยาบผิวที่ Ra 12.5 µm ความยาวตัดสูงสุดคือ 5000 มม. พร้อมฟังก์ชันการตัดสั้นที่ยาวได้ถึง 200 มม. ที่ 45° ความจุของหน้าตัดคือ 150 × 170 มม. ที่ 90° สามารถจับ 150 × 345 มม. รวมถึงท่อสี่เหลี่ยมที่มีขนาดสูงสุด 150 × 200 มม.
มีระบบรักษาความปลอดภัยแบบปิดสนิท ระบบหยุดฉุกเฉิน และป้องกันการโอเวอร์โหลดเป็นอุปกรณ์มาตรฐาน ระบบสกัดเศษและสูญญากาศโดยเฉพาะ ดักจับเศษขยะได้ประมาณ 70% และขายึดรองรับการยกแบบหมุนที่ได้รับการจดสิทธิบัตรแล้ว จะช่วยป้องกันโปรไฟล์ที่หย่อนคล้อยในช่วงกลางช่วง สามารถนำเข้าข้อมูลผ่าน LAN, USB, Bluetooth หรืออินพุตด้วยตนเอง และอินเทอร์เฟซระบบควบคุมด้วยซอฟต์แวร์เพิ่มประสิทธิภาพทั่วไป นอกจากนี้ยังมีเครื่องพิมพ์ฉลากและฟังก์ชันป้องกันข้อผิดพลาดซึ่งจะบล็อกการตัดเมื่อโปรไฟล์อยู่นอกระดับความคลาดเคลื่อน เครื่องจักรทำงานโดยใช้แหล่งจ่ายไฟสามเฟส 380V และต้องการแรงดันอากาศ 0.6–0.8 MPa
ใช้การรับรอง CE และยอมรับการกำหนดค่า OEM แบบกำหนดเอง เครื่องจักร Lebulang จัดหาเลื่อยโดยตรงจากโรงงานด้วยการออกแบบที่มีจุดมุ่งหมายเพื่อให้การบำรุงรักษารายวันทำได้ง่าย คำแนะนำในการติดตั้งระยะไกลมีให้โดยไม่มีค่าใช้จ่ายเพิ่มเติม
เลื่อยปรับองศาได้ 45 และ 90 องศาสำหรับคุณสมบัติหน้าต่างอลูมิเนียมและพีวีซี:
- ก. ตัดโปรไฟล์อลูมิเนียมอุตสาหกรรม, โปรไฟล์ PVC, ประตูและหน้าต่างอลูมิเนียม, วัสดุผนังม่าน
- ข. ดำเนินงานโดยไม่ต้องใช้แรงงานที่มีทักษะ แก้ปัญหาการสรรหาโรงงาน
- ค. ฟังก์ชั่นการพิมพ์ฉลาก,
- ง. ฟังก์ชั่นป้องกันข้อผิดพลาด: ข้อผิดพลาดของโปรไฟล์อยู่นอกเหนือช่วงที่ไม่มีการตัด
- จ. โต๊ะงานหล่อในตัวที่มีความแม่นยำสูง มอเตอร์เชื่อมต่อโดยตรงของแกนหมุนในตัว
- ฉ. กระบอกสูบหมาดอากาศและของเหลว หัว T1, T2 อยู่บนรางนำทางในตัว
- ก. รองรับโหมดการนำเข้าข้อมูลหลายโหมด: อินเทอร์เน็ต, LAN, ดิสก์ U, บลูทูธ, อินพุตด้วยตนเอง ฯลฯ
- ชม. สามารถตระหนักถึงการเชื่อมต่อข้อมูลซอฟต์แวร์เพิ่มประสิทธิภาพทั่วไปของตลาด
- ฉัน. ฟังก์ชั่นการปกป้องสิ่งแวดล้อม, การกำจัดเศษที่เป็นเอกลักษณ์, การออกแบบการดูดฝุ่น, อัตราการดูดฝุ่น 70%, ทำความสะอาดไซต์, ลดความถี่ในการทำความสะอาด, ปรับปรุงประสิทธิภาพการทำงาน
- เจ มีการติดตั้งขายึดแบบหมุนที่ได้รับการจดสิทธิบัตรแล้ว เพื่อหลีกเลี่ยงข้อผิดพลาดในการตัดที่เกิดจากการตกหล่นตรงกลาง และติดตั้งขายึดโปรไฟล์แบบเคลื่อนย้ายได้

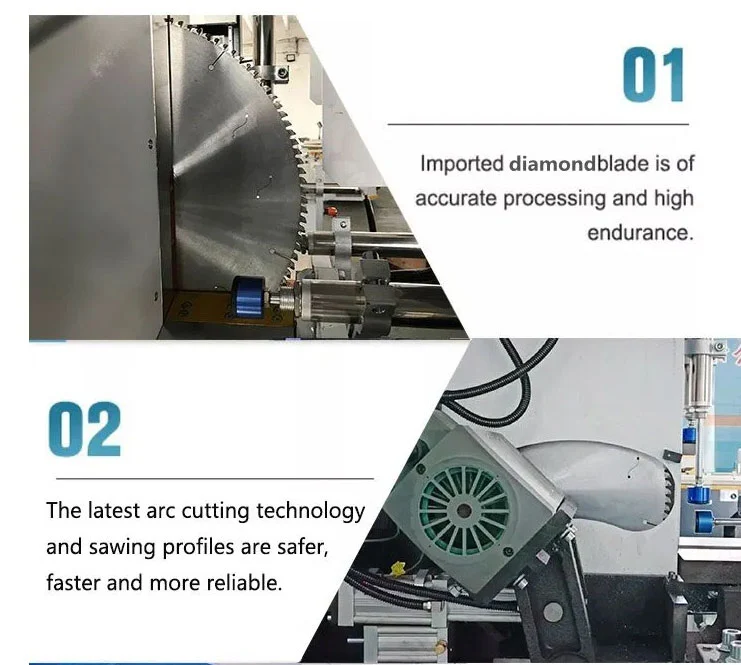

- เค เทคโนโลยีการตัดส่วนโค้งล่าสุด ส่วนเลื่อยมีความปลอดภัย เร็วขึ้น และเชื่อถือได้มากขึ้น
เลื่อยปรับองศาได้ 45&90 องศา สำหรับหน้าต่างอลูมิเนียมและพีวีซี
✅ การตัดที่แม่นยำแบบสองมุม
- • ปรับมุมอัตโนมัติ:45° / 90°(มุมกลางไม่จำเป็น)
- • ความแม่นยำของตำแหน่ง ±0.1 มม.; ข้อต่อตุ้มปี่ที่สะอาดและแน่นหนาสำหรับเฟรม
✅ ความเข้ากันได้หลายวัสดุ
- • บาดแผลอลูมิเนียม, PVC, UPVC, ตัวแบ่งความร้อน, ทองแดงโปรไฟล์
- • ปรับให้เหมาะสมสำหรับหน้าต่าง ประตู ผนังม่าน และการอัดขึ้นรูปทางสถาปัตยกรรม
✅ ประสิทธิภาพสูงแบบสองหัว
- • สองหัวที่ซิงโครไนซ์; ตัดพร้อมกันที่ปลายทั้งสองข้าง
- • หัวขวาขับเคลื่อนด้วยเซอร์โวเพื่อการปรับความยาวที่รวดเร็วและแม่นยำ
- • เร็วกว่าเลื่อยหัวเดียว 2--3 เท่า; เหมาะสำหรับการผลิตจำนวนมาก
✅ ตัวเลือกการควบคุม CNC / ดิจิตอล
- • จอแสดงผลดิจิตอล: อ่านค่าได้รวดเร็ว ใช้งานง่าย
- • อัปเกรด CNC: หน้าจอสัมผัสขนาด 10 นิ้ว, พื้นที่จัดเก็บโปรแกรม, การนำเข้า/ส่งออก USB
✅ งานหนักและโครงสร้างที่มั่นคง
- • โครงเหล็กเชื่อมที่แข็งแกร่ง + ฐานเหล็กหล่อ; การสั่นสะเทือนน้อยที่สุด
- • ส่วนประกอบระดับพรีเมียม: รางเชิงเส้นตรง HIWIN, Schneider electrics, ใบมีดปลายคาร์ไบด์
✅ ปลอดภัยและใช้งานง่าย
- • ฝาครอบนิรภัยแบบปิดสนิท ระบบหยุดฉุกเฉิน ระบบป้องกันการโอเวอร์โหลด
- • การดึงใบมีดอัตโนมัติ การหนีบแบบนิวแมติกเพื่อการยึดโปรไฟล์ที่ปลอดภัย
✅ ผ่านการรับรอง CE และเชื่อถือได้
- • เป็นไปตามมาตรฐานความปลอดภัยของสหภาพยุโรป; การทำงานต่อเนื่องตลอด 24/7
- • รับประกัน 12--24 เดือน; การจัดหาอะไหล่ระยะยาว
ข้อกำหนดทางเทคนิค
| แหล่งจ่ายไฟ | 380v 50hz |
| มอเตอร์หัวเลื่อย | 2× 3KW/3000r/นาที |
| ความกดดันในการทำงาน | 0.6~ 0.8MPa |
| ปริมาณการใช้อากาศ | 60 ลิตร/นาที |
| ความยาวตัด | Max5000mm ขั้นต่ำ 280 มม. (ฟังก์ชั่นการตัดสั้นสั้นที่สุด 200 มม.) |
| ความกว้างในการตัด | สูงสุด 150 มม |
| สูงสุด ความลาดชันของการตัด | 45°150×170มม. 90°150×345มม |
| สูงสุด การตัดท่อสี่เหลี่ยม | 150×200มม |
| มุมตัด | 45 องศา 90 องศา |
| ความเร็วในการป้อน | ทำงานได้อย่างต่อเนื่อง 0-4 เมตร/นาที |
| ข้อมูลจำเพาะของใบเลื่อย | ø500 × ø30 × 4.4× Z120 |
| มิติ | 6550× 1300× 1800 มม |
| น้ำหนัก | 2,000กก |
| ความแม่นยำของความยาวคงที่ซ้ำๆ | ≤ 0.1 มม |
| ค่าเผื่อมุมตัดส่วน | ± 3' |
| ความเรียบของโปรไฟล์การตัด | ≤ 0.02ม |
| ความหยาบของโปรไฟล์การตัด | Ra12.5μm |
ส่วนประกอบสำคัญ
- ใบเลื่อย: ใบมีดปลายคาร์ไบด์นำเข้าเพื่อการตัดที่ราบรื่นและไม่มีเสี้ยน
- ที่หนีบนิวแมติก: ที่หนีบแนวนอน/แนวตั้งเพื่อการยึดโปรไฟล์ที่มั่นคง
- รางเชิงเส้น: รางที่แม่นยำของไต้หวัน HIWIN เพื่อการเคลื่อนไหวที่ราบรื่น
- แผงควบคุม: จอแสดงผลดิจิตอลที่ใช้งานง่ายหรือหน้าจอสัมผัส CNC ขนาด 10 นิ้ว
- ระบบความปลอดภัย: การ์ดตามมาตรฐาน CE, ระบบหยุดฉุกเฉิน, ระบบป้องกันการโอเวอร์โหลด
บริการหลังการขาย
- การรับประกัน: 1 ปี (อะไหล่ฟรีและการสนับสนุนทางเทคนิค)
- การติดตั้ง: วิศวกรพร้อมสำหรับการติดตั้งและการฝึกอบรมในต่างประเทศ
- อะไหล่: อุปทานระยะยาวในราคาโรงงาน
- สนับสนุน: การสนับสนุนด้านเทคนิคออนไลน์ทุกวันตลอด 24 ชั่วโมง (การสนทนาทางวิดีโอ การวินิจฉัยระยะไกล)
