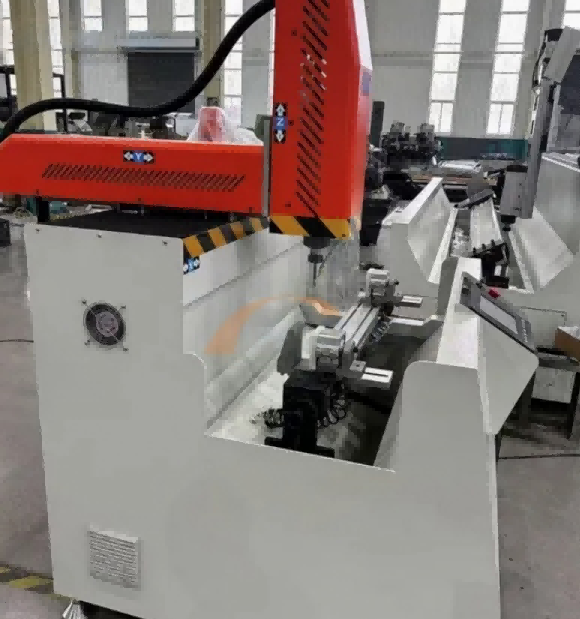

เครื่องแมชชีนนิ่งเซนเตอร์ CNC 3 แกนความแข็งสูง 800 มม. | สร้างขึ้นเพื่อการอัดขึ้นรูปอลูมิเนียมอุตสาหกรรมโดยเฉพาะ

สรุปผลิตภัณฑ์

เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาด 800 มม. สร้างขึ้นโดยเฉพาะสำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม ส่วนหน้าต่าง/ประตูของระบบ การอัดขึ้นรูปผนังม่าน และกรอบโลหะน้ำหนักเบา สามารถทำการเจาะ การกัด การกัดร่อง การลบมุม การต๊าป และการตัดเฉือนพื้นผิวให้เสร็จสิ้นด้วยการจับยึดเพียงครั้งเดียว — ไม่ต้องเปลี่ยนตำแหน่งระหว่างสถานีด้วยตนเอง และไม่มีความทนทานสะสมจากการจับยึดซ้ำๆ ฐานเครื่องขนาดกะทัดรัด แกนที่ขับเคลื่อนด้วยเซอร์โว และสปินเดิลที่ปรับให้เหมาะสมกับอะลูมิเนียม ช่วยให้สามารถอัพเกรดจากเครื่องเจาะแบบสแตนด์อโลน เครื่องกัดแบบแมนนวล และการลบเสี้ยนด้วยมือได้

ภาพรวม

ต่างจาก VMC งานเหล็กที่ดัดแปลงสำหรับอะลูมิเนียม เครื่องจักรนี้เริ่มต้นจากขั้นตอนการทำงานของโปรไฟล์อะลูมิเนียม: สต็อกยาว ผนังบาง รูปแบบรูที่แน่น ปลายที่สะอาด และอัตราการป้อนที่รวดเร็ว ตัวเครื่องเสริมความแข็งแรงและโครงที่ช่วยลดแรงเค้นทำให้การสั่นสะเทือนต่ำ ในขณะที่แกนหมุนไฟฟ้าความเร็วสูงขจัดอะลูมิเนียมได้อย่างหมดจด โดยไม่ทำให้ส่วนต่างๆ ไหม้หรือมีครีบหนัก

สำหรับโรงงานที่ใช้โปรไฟล์ความยาวสั้นถึงปานกลาง ขายึดฮาร์ดแวร์ แผ่นเชื่อมต่อ ข้อต่อเฟรม และข้อต่อผนังม่าน ช่วงชัก 800 มม. เป็นจุดที่เหมาะสม — ความยาวในการทำงานเพียงพอสำหรับชิ้นส่วนที่ประดิษฐ์ขึ้นส่วนใหญ่ ซึ่งเล็กพอที่จะนั่งข้างสายการตัดและการประกอบของคุณ

ข้อมูลจำเพาะทางเทคนิค



คุณสมบัติที่สำคัญ

การออกแบบ 3 แกนที่ใช้อะลูมิเนียมเป็นหลัก — ความเร็วสปินเดิลที่ปรับให้เหมาะสม ลอจิกการป้อน และการคายเศษสำหรับการอัดขึ้นรูป 6061 / 6063

การจับยึดหลายกระบวนการในครั้งเดียว — เจาะ กัด แตะ เคาเตอร์ซิงค์ ลบมุม และแกะสลักโดยไม่ต้องย้ายโปรไฟล์

โต๊ะทำงานแบบเอียง/หมุนได้ (-90° / 0° / +90°) — กลึงด้านบนและด้านข้างทั้งสองด้านด้วยเครื่องจักรในการตั้งค่าครั้งเดียว

X/Y/Z ที่ขับเคลื่อนด้วยเซอร์โว — การวางตำแหน่งที่มั่นคง รูปแบบรูที่ทำซ้ำได้ การกัดคอนทัวร์ที่ราบรื่น

สปินเดิลไฟฟ้าความเร็วสูง — ตัวเลือกแบบระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยของเหลว ปรับให้เหมาะกับโหลดชิปอะลูมิเนียม

การเขียนโปรแกรม CNC แบบกราฟิก — เลือกประเภทรู/ช่อง ป้อนขนาด สร้างเส้นทางเครื่องมือ การนำเข้า CAD/G-code ตามคำขอ

แคลมป์โปรไฟล์แบบนิวแมติก — โหลดเร็ว จับยึดแน่นหนา การเสียรูปน้อยที่สุดในส่วนผนังบาง

การระบายความร้อนด้วยหมอก / สเปรย์ — ช่วยให้เครื่องตัดเย็น ขจัดเศษอะลูมิเนียมที่ยาวออก ปกป้องพื้นผิวที่เคลือบอโนไดซ์หรือเคลือบผง

โครงสร้างทางอุตสาหกรรมขนาดกะทัดรัด — เหมาะสำหรับร้านค้าที่มีประตูหน้าต่าง โรงปฏิบัติงานด้านหน้าอาคาร ผู้ผลิตกรอบระบบอัตโนมัติ และผู้ประมวลผลโปรไฟล์ OEM

ความสามารถในการตัดเฉือน

รูกลม, รูเป็นรูปสี่เหลี่ยมผืนผ้า, รูกุญแจ, รูสี่เหลี่ยม, พิลึกรูปทรงพิเศษ

การกัดปาดหน้าและการกัดฉาก

งานกัดร่อง ช่องบานพับ กล่องล็อค รูฮาร์ดแวร์

การต๊าปเกลียว (การต๊าปแบบแข็งเสริม)

การลบคม การเคาเตอร์ การแกะสลักด้วยแสง

เจาะรูทะลุลึกด้วยการเอียงโต๊ะ

การอัดขึ้นรูปทางอุตสาหกรรมแบบสั้น แผ่นยึด ราง T-slot โหนดเฟรมเครื่องจักร

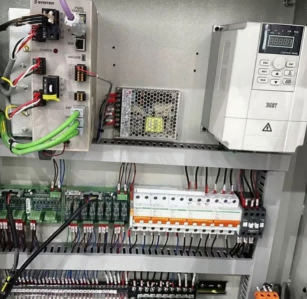

ศูนย์เครื่องจักรกลซีเอ็นซี 800 มม. สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม ระบบควบคุมซีเอ็นซีอัจฉริยะ ใช้งานง่ายสำหรับคนทำงานที่ไม่เป็นมืออาชีพ

• คอนโทรลเลอร์ CNC หน้าจอสัมผัสหลายภาษาขนาด 10 นิ้ว (อังกฤษ, สเปน, อาหรับ, รัสเซียเสริม)
• ไลบรารีกระบวนการโปรไฟล์อะลูมิเนียมเฉพาะในตัว: พารามิเตอร์ที่บันทึกไว้ล่วงหน้าสำหรับขั้วต่อผนังม่าน รูบานพับหน้าต่าง รูยึดแผงโซลาร์เซลล์ การเรียกในคลิกเดียว
• รองรับการนำเข้าแบบร่าง DXF CAD ผ่านแฟลชไดรฟ์ USB ระบบสร้างโปรแกรมการตัดเฉือน NC โดยอัตโนมัติโดยไม่ต้องตั้งโปรแกรมด้วยตนเองที่ซับซ้อน
• โมดูล IoT ระยะไกลเสริม: การดีบักระยะไกลแบบออนไลน์ การวินิจฉัยข้อผิดพลาด และสถิติข้อมูลการผลิตตลอด 24 ชั่วโมงทุกวัน

ศูนย์เครื่องจักรกลซีเอ็นซี 800 มม. สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม

เราคือองค์กรชั้นนำแห่งหนึ่งที่ตั้งอยู่ในเมืองจี่หนาน ประเทศจีน มีความเชี่ยวชาญในการออกแบบ การผลิต และการจัดจำหน่ายเครื่องประตูหน้าต่างอะลูมิเนียมคุณภาพสูง เครื่องประตูหน้าต่าง UPVC เครื่องแปรรูปกระจก บริษัทของเรามุ่งมั่นที่จะนำเสนอโซลูชั่นที่เป็นนวัตกรรมและปรับแต่งได้ตามความต้องการเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าทั่วโลกของเรา

สินค้าและบริการ: เรามีเครื่องจักรครบวงจรที่รองรับการผลิตอลูมิเนียมและหน้าต่าง UPVC รวมถึงโซลูชั่นกระจกสองชั้น ผลิตภัณฑ์ของเราได้รับการออกแบบทางวิศวกรรมให้มีความแม่นยำ มีประสิทธิภาพ และทนทาน เพื่อให้มั่นใจว่าลูกค้าสามารถผลิตหน้าต่างคุณภาพสูงได้มาตรฐานสากล

การแสดงตนในตลาด: เครื่องจักรขั้นสูงของเราพบการใช้งานอย่างกว้างขวางทั่วอเมริกาเหนือ อเมริกาใต้ ยุโรป ตะวันออกกลาง และภูมิภาคอื่นๆ การปรากฏตัวทั่วโลกของเราเป็นข้อพิสูจน์ถึงความมุ่งมั่นของเราในด้านคุณภาพและความพึงพอใจของลูกค้า

การวิจัยและพัฒนา: เราให้ความสำคัญอย่างยิ่งต่อการวิจัยและพัฒนา ทีม R&D ที่ทุ่มเทของเราทำงานอย่างไม่รู้จักเหน็ดเหนื่อยเพื่อสร้างสรรค์และปรับปรุงข้อเสนอผลิตภัณฑ์ของเรา

ความสามารถในการปรับแต่ง:ด้วยความเข้าใจที่ว่าลูกค้าทุกคนมีความต้องการเฉพาะ เราจึงนำเสนอโซลูชันที่ปรับให้เหมาะกับความต้องการด้านการผลิตที่เฉพาะเจาะจง

เหตุใดจึงเลือกศูนย์ CNC โปรไฟล์ 800 มม. นี้

ร้านค้าส่วนใหญ่ไม่จำเป็นต้องใช้เครื่องจักรโครงสำหรับตั้งสิ่งของขนาด 6 เมตรในการเริ่มตัดเฉือนโปรไฟล์อะลูมิเนียม พวกเขาต้องการเครื่องจักรที่แม่นยำ ตั้งโปรแกรมง่าย ใช้งานได้ราคาถูก และไม่เปลี่ยนขายึดขนาด 300 มม. ให้เป็นงานแบบ 3 สถานี ศูนย์ขนาด 800 มม. นี้ช่วยขจัดขั้นตอนการยึดซ้ำ ลดระยะเวลาการฝึกอบรมผู้ปฏิบัติงาน และรักษารูปแบบของรูให้สม่ำเสมอในแต่ละชุด

เปรียบเทียบกับการตัดเฉือนแบบแมนนวล:

การตั้งค่าน้อยลง = สแต็คความอดทนน้อยลง

หนึ่งโปรแกรม = ชิ้นส่วนที่ทำซ้ำได้

การหนีบหนึ่งครั้ง = รูสี่เหลี่ยม ช่องที่จัดแนว ทำความสะอาดผิวหน้าด้านท้าย

ผู้ปฏิบัติงาน 1 คน = การเจาะ + การกัด + การต๊าป ในรอบเดียวกัน

การควบคุมและซอฟต์แวร์

อินเทอร์เฟซ CNC สร้างขึ้นสำหรับงานโปรไฟล์ ไม่ใช่สำหรับช่างเครื่องที่พูด G-code อยู่แล้ว ผู้ปฏิบัติงานเลือกคุณสมบัติ เช่น รู ร่อง หลุม เกลียว การผ่านของดอกเอ็นมิลล์ ป้อนขนาดและตำแหน่ง จากนั้นระบบจะจัดการเส้นทางเครื่องมือ สำหรับผู้ใช้ขั้นสูง รองรับการเขียนแบบ CAD และการนำเข้า G-code และเครื่องสามารถรวมเข้ากับซอฟต์แวร์ประตูหน้าต่าง / ผนังม่านหรือส่งออกข้อมูล ERP ตามคำขอ

เครื่องมือและการทำความเย็น

อะลูมิเนียมต้องการเครื่องมือที่มีความคม มุมคายที่ถูกต้อง และการคายเศษที่รวดเร็ว เครื่องจักรนี้รองรับดอกเอ็นมิลล์คาร์ไบด์ ดอกสว่าน/ดอกกัดแบบคอมโบ คอลเล็ตต๊าป ดอกแกะสลัก และชุดใบเลื่อย การระบายความร้อนด้วยหมอกช่วยป้องกันการเชื่อมเป็นก้อนกับเครื่องตัด การระบายความร้อนแบบน้ำท่วมมีให้สำหรับส่วนที่หนักกว่า

การหนีบและการทำงาน

แคลมป์แบบนิวแมติกจะยึดโปรไฟล์ไว้กับจุดอ้างอิงโดยไม่บดขยี้ผนังบางๆ สถานีติดตั้งสามารถเปลี่ยนตำแหน่งได้ตามความสูงและความกว้างของส่วนต่างๆ ปากจับแบบกำหนดเองที่เป็นอุปกรณ์เสริมมีให้เลือกใช้สำหรับโปรไฟล์ระบบ ส่วนตัดความร้อน และการอัดขึ้นรูปที่ไม่ได้มาตรฐาน

คุณภาพและความแข็งแกร่ง

โครงสร้างหลักช่วยลดความเครียดเพื่อลดการบิดเบือนในระยะยาว ลิเนียร์ไกด์และบอลสกรูถูกเลือกไว้สำหรับการวางตำแหน่งซ้ำ ไม่ใช่แค่ความเร็วสูงสุด ผลลัพธ์ที่ได้คือความแม่นยำที่เสถียรตลอดการทำงานเป็นชุด ไม่ใช่แค่ส่วนแรกที่ดีเท่านั้น

บรรจุภัณฑ์และการจัดส่ง

กล่องไม้อัด/ฟิล์มยืด+สายรัดเหล็กเพื่อการส่งออก

มีคู่มือการใช้งานและวิดีโอฝึกอบรมภาษาอังกฤษ

คำแนะนำในการติดตั้งระยะไกลและการฝึกอบรมโปรแกรม

รองรับชื่อรุ่น OEM / ODM สีและฉลาก

ขั้นต่ำ: 1 ชุด

ระยะเวลาดำเนินการ: 10–30 วันทำการ ขึ้นอยู่กับการกำหนดค่า

บริการหลังการขาย

รับประกัน 12–24 เดือนตามการกำหนดค่า

การสนับสนุนด้านเทคนิคระยะไกลตลอดอายุการใช้งาน

จำหน่ายอะไหล่และวัสดุสิ้นเปลือง

มีบริการถึงสถานที่สำหรับตลาดที่เลือก

รองรับภาษาอังกฤษ / จีน / สเปน / รัสเซีย / อารบิก

คำถามที่พบบ่อย

ตัดเหล็กหรือสแตนเลสได้มั้ยคะ?

เหมาะสำหรับอะลูมิเนียมและ PVC/โลหะผสมเบา ชิ้นส่วนที่เป็นเหล็กเหนียวบางเป็นครั้งคราวสามารถทำได้โดยใช้เครื่องมือที่ถูกต้องและลดอัตราป้อนงาน แต่ไม่ใช่เครื่องแมชชีนนิ่งเซ็นเตอร์ที่ทำจากเหล็ก

800 มม. เพียงพอสำหรับโปรไฟล์ผนังม่านยาวหรือไม่

สำหรับลูกมัลเลียนที่มีความยาวเต็ม 6 ม. ไม่ — สิ่งเหล่านั้นจำเป็นต้องมีโปรไฟล์ตรงกลางระยะชักยาว แต่สำหรับโหนดที่ตัดแต่งขึ้นรูปด้วยเครื่องจักร รายละเอียดส่วนปลาย ฉากยึด และส่วนสั้น 800 มม. เหมาะอย่างยิ่ง

มันสามารถแตะเธรดได้หรือไม่?

ใช่. การต๊าปแบบแข็งเป็นทางเลือก ขึ้นอยู่กับระบบควบคุมและสปินเดิล

มันยากแค่ไหนที่จะเรียนรู้?

ผู้ปฏิบัติงานรายใหม่สามารถรันงานรู/ช่องมาตรฐานได้หลังจากการฝึกอบรมผ่านวิดีโอสั้นๆ การกัด 3D ที่ซับซ้อนจำเป็นต้องมีประสบการณ์ CAD/CAM

คุณรองรับการติดตั้งแบบกำหนดเองหรือไม่?

ใช่. ส่งหน้าตัดโปรไฟล์ รูปแบบรู และขนาดแบทช์ เราขอเสนอแคลมป์ เครื่องมือ และโครงร่างวงจร
