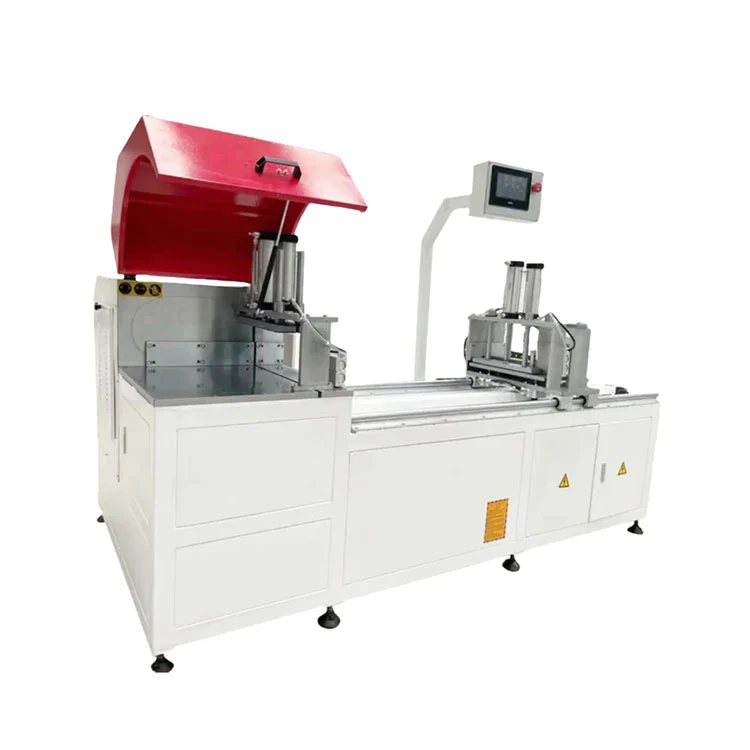

เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

เลื่อยทำงานอย่างไร

ที่เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรมทำงานด้วยแกนฟีดที่ขับเคลื่อนด้วยเซอร์โวซึ่งวางตำแหน่งโปรไฟล์ไว้ใต้ใบเลื่อยตามความยาวที่ป้อนบนหน้าจอสัมผัส ผู้ปฏิบัติงานโหลดการอัดขึ้นรูปอะลูมิเนียมลงบนโต๊ะลูกกลิ้งอินพุต เลือกโปรแกรมการตัดจากหน่วยความจำหรือเข้าสู่มิติใหม่ และเริ่มวงจร แคลมป์แบบนิวแมติกหนีบจากทั้งแนวตั้งและแนวนอนเพื่อยึดโปรไฟล์ไว้กับจุดอ้างอิง หัวเลื่อยซึ่งติดตั้งกระบอกลดแรงสั่นสะเทือนระหว่างแก๊สและของเหลวจะเคลื่อนลงมาผ่านวัสดุโดยมีอัตราการป้อนที่ควบคุมได้ เพื่อให้ได้การตัดที่เป็นสี่เหลี่ยมจัตุรัสและไม่มีเสี้ยน สเปรย์น้ำหล่อเย็นสำหรับการตัดแบบละอองจะทำให้ใบมีดและชิ้นงานเย็นลงระหว่างการตัด หลังจากที่ใบมีดถอยกลับ แคลมป์จะปล่อยและฟีดเซอร์โวจะเลื่อนโปรไฟล์ไปยังตำแหน่งการตัดถัดไป การกำหนดค่ามาตรฐานตัดที่ 90° และ ±45° ด้วยโมดูลมุม CNC ซึ่งเป็นอุปกรณ์เสริม หัวเลื่อยจะหมุนไปที่มุมใดก็ได้ระหว่าง 22.5° ถึง 157.5° ภายใต้การควบคุมโปรแกรม

ส่วนประกอบสำคัญ

• แกนป้อนเซอร์โว:เซอร์โวมอเตอร์ AC ขับเคลื่อนบอลสกรูแกน X สำหรับการวางตำแหน่งโปรไฟล์ ความแม่นยำของตำแหน่งคือ ±0.05 มม. โดยมีพิกัดความเผื่อในการตัดซ้ำภายใน ±0.1 มม. ด้ามจับระยะป้อนมาตรฐานสามารถตัดความยาวได้ตั้งแต่ 350 มม. ถึง 6500 มม.
• ชุดหัวเลื่อย:มอเตอร์ขนาด 5.5 kW หรือ 7.5 kW ขับเคลื่อนใบเลื่อยวงเดือนทังสเตนคาร์ไบด์ที่ 2800 รอบต่อนาที กระบอกหน่วงก๊าซและของเหลวควบคุมอัตราการป้อนแนวตั้งเพื่อให้ตรงกับความหนาของวัสดุและการโหลดใบมีด
• ระบบหนีบนิวเมติก:แคลมป์คู่แนวตั้งและแนวนอนพร้อมปากจับแบบอ่อนช่วยยึดโปรไฟล์ไว้กับรั้วด้านหลังและโต๊ะ แรงจับยึดสามารถปรับได้ผ่านตัวควบคุมความดันอากาศที่ตั้งไว้ระหว่าง 0.5 ถึง 0.8 MPa
• ตัวควบคุม CNC และหน้าจอสัมผัส:PLC ที่นำเข้าจับคู่กับหน้าจอสัมผัสหลายภาษาขนาด 10 นิ้วจัดการการจัดเก็บโปรแกรม การป้อนความยาว การเลือกมุม และการควบคุมรอบ รองรับการเชื่อมต่อ USB และเครือข่ายสำหรับการถ่ายโอนโปรแกรม

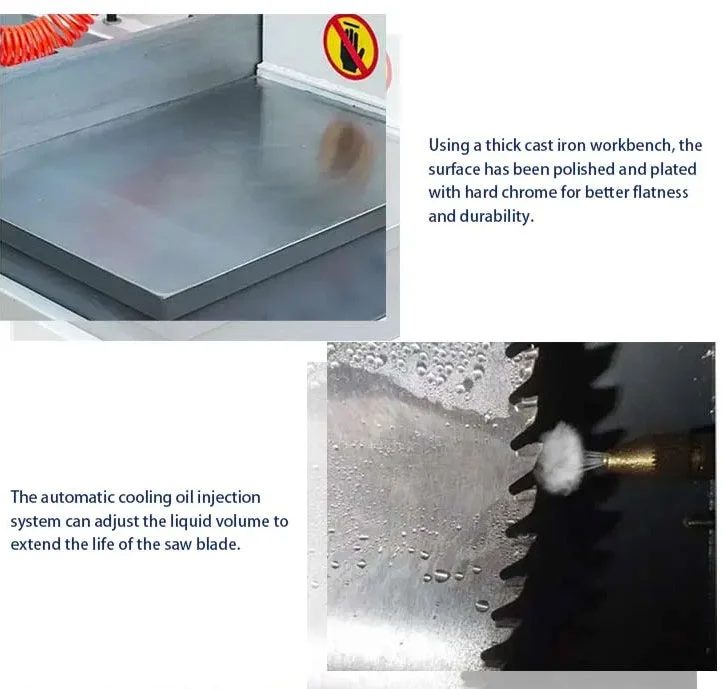

• ระบบหล่อลื่นหล่อเย็น:ระบบน้ำมันตัดกลึงแบบละอองอัตโนมัติจะพ่นละอองสารหล่อลื่นไปที่ใบมีดและบริเวณการตัด ซึ่งจะช่วยลดแรงเสียดทาน ยืดอายุใบมีด และช่วยสร้างพื้นผิวการตัดที่สะอาด
• ตู้เซฟ:ตัวป้องกันใบมีดแบบปิดมิดชิดครอบคลุมพื้นที่การตัด ปุ่มหยุดฉุกเฉินและเซ็นเซอร์ป้องกันการชนจะหยุดเครื่องหากตรวจพบสิ่งกีดขวางในทางเดินของใบมีด

เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม อุปกรณ์มาตรฐาน

1. ระบบควบคุมการป้อนเซอร์โว CNC + หน้าจอสัมผัสหลายภาษาขนาด 10 นิ้ว
2. ใบเลื่อยวงเดือนทังสเตนคาร์ไบด์นำเข้าสำหรับอลูมิเนียม
3. ชุดหัวเลื่อยตัดแก๊สและของเหลวหมาด ๆ
4. อุปกรณ์จับยึดอัตโนมัติแบบนิวแมติกคู่พร้อมขากรรไกรป้องกันรอยขีดข่วนแบบอ่อน
5. ระบบหมุนเวียนน้ำมันหล่อลื่นระบายความร้อนอัตโนมัติ
6. ฝาครอบป้องกันใบมีดนิรภัยแบบปิดแบบเต็ม
7. ท่อเก็บฝุ่นเศษอลูมิเนียม
8. ปุ่มหยุดฉุกเฉิน, เซ็นเซอร์ป้องกันการชน
9. คู่มือการใช้งานและบำรุงรักษาภาษาอังกฤษฉบับสมบูรณ์ ชุดเครื่องมืออะไหล่

เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม โมดูลอัพเกรดเสริม

1. โครงสร้างการตัดแบบ Zero-tail (หางที่เหลือ ≤5 มม. การใช้วัสดุสูง)
2. สายพานลำเลียงลูกกลิ้งขนถ่ายอัตโนมัติสำหรับโปรไฟล์ยาว 6 ม
3. โมดูลตัดมุม CNC โดยพลการ (22.5°--157.5°)
4. ตัวเก็บฝุ่นที่เก็บชิปความจุขนาดใหญ่
5. โมดูลสถิติการวินิจฉัยและข้อมูลออนไลน์ระยะไกล IoT
6. ฟิกซ์เจอร์จับยึดแบบซิงโครนัสหลายชิ้นรวมกันเป็นชุด
7. การป้อนอาหารแบบขยายแบบกำหนดเองสามารถเดินทางได้สูงสุดถึง 12000 มม

ขอบเขตการสมัคร

ที่เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรมใช้ในสภาพแวดล้อมการผลิตที่การอัดขึ้นรูปอะลูมิเนียมถูกตัดให้มีความยาวก่อนตัดเฉือนหรือประกอบเพิ่มเติม การใช้งานทั่วไป ได้แก่ การตัดโปรไฟล์โครงสำหรับหน้าต่างและประตู บานผนังและท้ายผนังม่าน ชิ้นส่วนโครงสร้างอลูมิเนียมอุตสาหกรรม รางยึดแผงโซลาร์เซลล์ และโปรไฟล์การตกแต่งทางสถาปัตยกรรม เลื่อยสามารถแปรรูปชิ้นส่วนอะลูมิเนียมที่เป็นของแข็งและกลวง โปรไฟล์การแตกเนื่องจากความร้อน และการอัดขึ้นรูปทองแดงหรือ PVC น้ำหนักเบาได้ภายในความสามารถในการตัดขวาง ด้วยโมดูลมุมที่เลือกได้ มันยังสร้างการตัดมุมสำหรับกรอบปลายจั่ว หน้าต่างสี่เหลี่ยมคางหมู และส่วนประกอบทางสถาปัตยกรรมแบบหลายด้าน

บริการของเรา

1. การรับประกันขั้นต่ำหนึ่งปีนับจากวันที่ว่าจ้าง
2. ให้คำปรึกษาฟรีทั้งก่อน ระหว่าง และหลังการขาย
3. การวางแผนโครงการและการออกแบบเค้าโครงฟรี
4. การดีบักอุปกรณ์ฟรีจนกว่าฟังก์ชันทั้งหมดจะทำงานตามที่ระบุ
5. การประสานงานการเตรียมการขนส่งทางไกลฟรี
6. การฝึกอบรมการใช้งานและบำรุงรักษาอุปกรณ์ฟรี
7. รับประกันหนึ่งปีเต็มและบริการบำรุงรักษาตลอดอายุการใช้งาน
