เลื่อยวงเดือน CNC ที่แม่นยำเป็นพิเศษสำหรับโปรไฟล์อะลูมิเนียมอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

เลื่อยทำงานอย่างไร

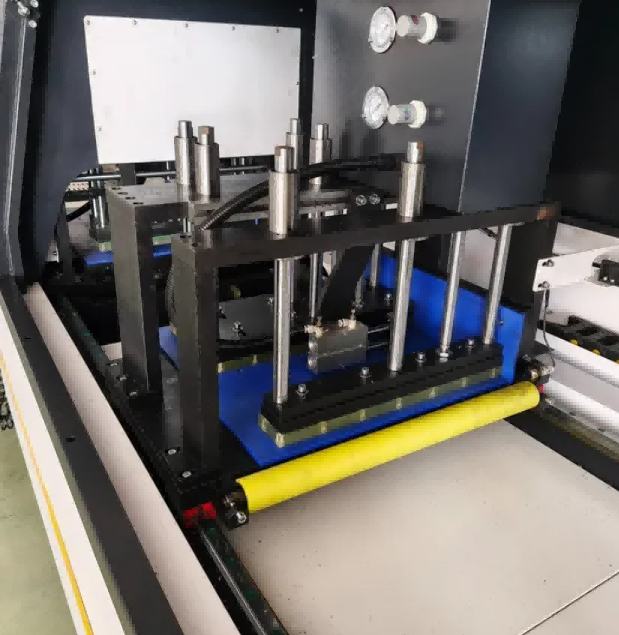

ที่เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรมทำงานด้วยแกนฟีดที่ขับเคลื่อนด้วยเซอร์โวซึ่งวางตำแหน่งโปรไฟล์ไว้ใต้ใบเลื่อยตามความยาวที่ป้อนบนหน้าจอสัมผัส ผู้ปฏิบัติงานโหลดการอัดขึ้นรูปอะลูมิเนียมลงบนโต๊ะลูกกลิ้งอินพุต เลือกโปรแกรมการตัดจากหน่วยความจำหรือเข้าสู่มิติใหม่ และเริ่มวงจร แคลมป์แบบนิวแมติกจะทำงานจากทั้งแนวตั้งและแนวนอนเพื่อยึดโปรไฟล์ไว้กับจุดอ้างอิง หัวเลื่อยซึ่งติดตั้งกระบอกลดแรงสั่นสะเทือนระหว่างแก๊สและของเหลวจะเคลื่อนลงมาผ่านวัสดุโดยมีอัตราการป้อนที่ควบคุมได้ เพื่อให้ได้การตัดที่เป็นสี่เหลี่ยมจัตุรัสและไม่มีเสี้ยน สเปรย์น้ำหล่อเย็นสำหรับการตัดแบบละอองจะทำให้ใบมีดและชิ้นงานเย็นลงระหว่างการตัด หลังจากที่ใบมีดถอยกลับ แคลมป์จะปล่อยและฟีดเซอร์โวจะเลื่อนโปรไฟล์ไปยังตำแหน่งการตัดถัดไป การกำหนดค่ามาตรฐานตัดที่ 90° และ ±45° ด้วยโมดูลมุม CNC ซึ่งเป็นอุปกรณ์เสริม หัวเลื่อยจะหมุนไปที่มุมใดก็ได้ระหว่าง 22.5° ถึง 157.5° ภายใต้การควบคุมโปรแกรม

คุณสมบัติที่สำคัญ

ความแม่นยำในการตัด ±0.1 มม. – การป้อนที่ควบคุมด้วยเซอร์โวช่วยให้มั่นใจได้ถึงความสามารถในการทำซ้ำที่ยอดเยี่ยม

วงจรอัตโนมัติเต็มรูปแบบ – การโหลดอัตโนมัติ การหนีบ การตัด และการขนถ่ายอัตโนมัติในตัว

โครงสำหรับงานหนัก – โครงสร้างเหล็กเชื่อมแบบคลายความเครียดช่วยลดการสั่นสะเทือนและยืดอายุใบมีด

การตัดแบบไร้เสี้ยน – ความเร็วใบมีดที่ปรับให้เหมาะสมและระบบระบายความร้อนแบบหมอกช่วยลดขั้นตอนหลังการประมวลผลให้เหลือน้อยที่สุด

การตัดมุมที่ยืดหยุ่น – มาตรฐาน 45° / 90°; มุมที่กำหนดเองตามคำขอ

อินเทอร์เฟซ CNC ที่ใช้งานง่าย – HMI หน้าจอสัมผัสที่ใช้งานง่ายเพื่อการตั้งค่าที่รวดเร็วและการฝึกอบรมเพียงเล็กน้อย

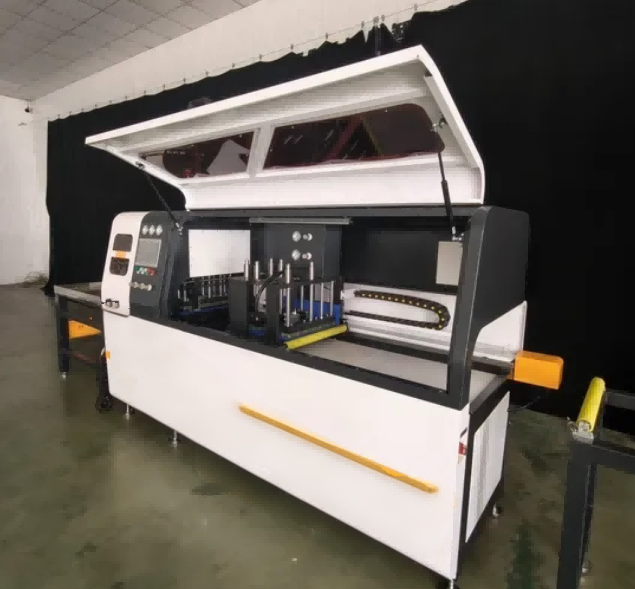

ปลอดภัยไว้ก่อน – การป้องกันที่ปิดสนิทด้วยลูกโซ่นิรภัยและตู้ไฟฟ้าที่ได้มาตรฐาน CE

กระบวนการทำงาน

การโหลดอัตโนมัติ – โปรไฟล์จะถูกโหลดผ่านสายพานลำเลียงแบบลูกกลิ้งหรือตัวโหลดอัตโนมัติ

การวางตำแหน่งที่แม่นยำ – การป้อนแบบเซอร์โวช่วยให้มั่นใจได้ถึงความยาวการตัดที่แน่นอน

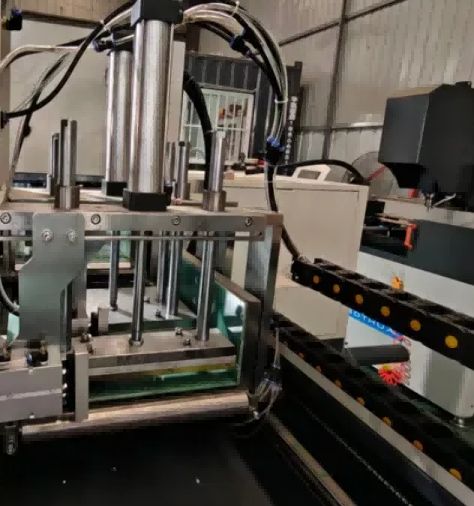

การหนีบที่ปลอดภัย – แคลมป์แบบนิวแมติก/ไฮดรอลิกยึดโปรไฟล์ไว้อย่างแน่นหนา

การตัดด้วยความเร็วสูง – หัวเลื่อยที่ควบคุมด้วย CNC ทำการตัดที่สะอาดและแม่นยำ

การถอดชิปและการระบายความร้อน – การระบายความร้อนในตัวและสายพานลำเลียงชิปทำให้พื้นที่ทำงานสะอาด

เลื่อยวงเดือน CNC สำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม โมดูลอัพเกรดเสริม

1. โครงสร้างการตัดแบบ Zero-tail (หางที่เหลือ ≤5 มม. การใช้วัสดุสูง)
2. สายพานลำเลียงลูกกลิ้งขนถ่ายอัตโนมัติสำหรับโปรไฟล์ยาว 6 ม
3. โมดูลตัดมุม CNC โดยพลการ (22.5°--157.5°)
4. ตัวเก็บฝุ่นที่เก็บชิปความจุขนาดใหญ่
5. โมดูลสถิติการวินิจฉัยและข้อมูลออนไลน์ระยะไกล IoT
6. ฟิกซ์เจอร์จับยึดแบบซิงโครนัสหลายชิ้นรวมกันเป็นชุด
7. การป้อนอาหารแบบขยายแบบกำหนดเองสามารถเดินทางได้สูงสุดถึง 12000 มม

การปฏิบัติตามข้อกำหนดและการสนับสนุน

การปฏิบัติตาม: กระบวนการผลิตที่ได้รับการรับรอง CE / ISO 9001

การสนับสนุนหลังการขาย: การทดสอบการใช้งานระยะไกล การสนับสนุนด้านเทคนิคผ่านวิดีโอ และการจัดหาชิ้นส่วนอะไหล่

การรับประกัน: รับประกันมาตรฐาน 12 เดือน (ขยายเวลาได้)

การปรับแต่ง: มีบริการ OEM/ODM สำหรับขนาดโปรไฟล์และระดับอัตโนมัติ

คำถามที่พบบ่อย

คำถามที่ 1: เลื่อย CNC นี้สามารถตัดโปรไฟล์ใดได้บ้าง

ตอบ: ได้รับการออกแบบมาสำหรับโปรไฟล์อลูมิเนียมอุตสาหกรรม รวมถึงส่วนหน้าต่าง/ประตู ผนังม่าน และกรอบพลังงานแสงอาทิตย์ โซลูชันแบบกำหนดเองมีไว้สำหรับการอัดขึ้นรูปขนาดใหญ่

Q2: เครื่องเป็นแบบอัตโนมัติหรือไม่?

ก. ใช่. รองรับการป้อนอัตโนมัติ การหนีบ การตัด และการขนถ่ายอัตโนมัติ โดยต้องใช้ผู้ปฏิบัติงานเพียงคนเดียว

คำถามที่ 3: สามารถตัดมุมอื่นที่ไม่ใช่ 90° ได้หรือไม่

ก. ใช่. รุ่นมาตรฐานรองรับมุม 45° และ 90°; สามารถตัดมุมแบบกำหนดเองได้ตามคำขอ

Q4: ความแม่นยำในการตัดคืออะไร?

ตอบ: ความแม่นยำในการป้อนคือ ±0.1 มม. ทำให้มั่นใจได้ถึงความสามารถในการทำซ้ำสูงสำหรับการผลิตจำนวนมาก
