เครื่องกัดปลายผนังม่าน CNC 800 มม

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานภายใต้แบรนด์ Lebulang Machine ได้ผลิตอุปกรณ์แปรรูปอะลูมิเนียมที่โรงงานในเมืองจี่หนาน ประเทศจีน มาตั้งแต่ปี 1996 เครื่องกัดเซอร์โว CNC แบบ 3 แกนนี้ประมวลผลผนังม่านอะลูมิเนียมและโปรไฟล์ด้านหน้าอาคาร กรอบประตูและหน้าต่าง และการอัดขึ้นรูปทางสถาปัตยกรรม โดยมีระยะเคลื่อนที่ในแกน X 800 มม. การหมุนสปินเดิลอัตโนมัติจาก 0° ถึง 90° ฐานเหล็กหล่อสำหรับงานหนัก และการจับยึดหลายโปรไฟล์สำหรับการผลิตเป็นชุด ระบบ CNC อุตสาหกรรม SYNTEC พร้อม HMI ที่ใช้งานง่าย รองรับการนำเข้า USB CAD และไลบรารีโปรไฟล์ที่โหลดไว้ล่วงหน้าเพื่อการตั้งค่าที่รวดเร็ว

• การเดินทางแกน X 800 มม.:ที่เครื่องกัดปลายผนังม่าน CNC 800 มมให้ความยาวการทำงาน 800 มม. ตามแนวแกน X รองรับผนังม่านขนาดใหญ่และโปรไฟล์ด้านหน้าอาคารในการติดตั้งครั้งเดียว
• การควบคุมเซอร์โว CNC 3 แกน:แกน X, Y และ Z ขับเคลื่อนด้วยเซอร์โวมอเตอร์ควบคู่กับบอลสกรูที่มีความแม่นยำ ความแม่นยำในการวางตำแหน่งระบุไว้ที่ ±0.02 มม. ซึ่งรองรับขนาดเดือยและร่องที่สอดคล้องกันตลอดชุดการผลิต
• ฐานเหล็กหล่อสำหรับงานหนัก:ฐานเครื่องจักรเป็นเหล็กหล่อ ออกแบบมาเพื่อลดแรงสั่นสะเทือนและรักษาเสถียรภาพในระหว่างการกัดด้วยความเร็วสูง ส่งผลให้หน้าตัดเรียบเนียน ไร้ครีบ และอายุการใช้งานเครื่องมือยาวนานขึ้น
• การหมุนแกนหมุนอัตโนมัติ 0° ถึง 90°:สปินเดิลการกัดสามารถหมุนได้ตั้งแต่ 0° (แนวนอน) ถึง 90° (แนวตั้ง) ภายใต้การควบคุมของโปรแกรม ส่วนปลายโปรไฟล์แนวนอนและแนวตั้งสามารถตัดเฉือนได้ด้วยการจับยึดเพียงครั้งเดียวโดยไม่ต้องเปลี่ยนตำแหน่งชิ้นงานหรือเครื่องมือด้วยตนเอง
• การหนีบหลายโปรไฟล์:ฟิกซ์เจอร์จับยึดสามารถยึดโปรไฟล์ได้ 3 ถึง 5 โปรไฟล์พร้อมกัน ช่วยให้สามารถประมวลผลงานกัดดอกเอ็นที่เหมือนกันเป็นชุดได้ในรอบเดียว
• ระบบ CNC อุตสาหกรรม SYNTEC:ชุดควบคุมประกอบด้วย HMI สี, พอร์ต USB สำหรับการนำเข้าไฟล์ CAD และไลบรารีโปรไฟล์ที่โหลดไว้ล่วงหน้าพร้อมเดือยและรูปทรงรอยบากทั่วไป ผู้ปฏิบัติงานเลือกโปรแกรม โหลดโปรไฟล์ และเริ่มวงจรโดยไม่ต้องเขียน G-code

เครื่องกัดปลายผนังม่าน CNC 800 มม

มันทำงานอย่างไร

ที่เครื่องกัดปลายผนังม่าน CNC 800 มมทำงานโดยผู้ปฏิบัติงานโหลดโปรไฟล์อลูมิเนียมสูงสุดห้าโปรไฟล์ลงในฟิกซ์เจอร์จับยึดแบบนิวแมติก หลังจากเลือกโปรแกรมการตัดเฉือนจากตัวควบคุม SYNTEC ไม่ว่าจะจากไลบรารีที่โหลดไว้ล่วงหน้าหรือไฟล์ที่นำเข้า CAD วงจรก็จะเริ่มต้นขึ้น แกน X, Y และ Z ที่ขับเคลื่อนด้วยเซอร์โวจะวางตำแหน่งหัวกัดไว้ที่ปลายโปรไฟล์ด้านแรก สปินเดิลสามารถหมุนได้อัตโนมัติระหว่าง 0° ถึง 90° เพื่อตัดเฉือนพื้นผิวทั้งแนวนอนและแนวตั้งโดยไม่ต้องจับยึดชิ้นงาน หัวกัดคาร์ไบด์ Φ350 มม. ที่ทำงานที่ 2800 รอบต่อนาที ขจัดวัสดุเพื่อสร้างเดือย รอยบาก และร่อง ความลึกเดือยสูงสุดคือ 100 มม. และหน้าตัดโปรไฟล์สูงสุดคือกว้าง 330 มม. สูง 180 มม. หลังจากเสร็จสิ้นลำดับโปรแกรมที่ปลายด้านหนึ่งแล้ว แกนจะเปลี่ยนตำแหน่งไปยังชิ้นงานถัดไป เมื่อโปรไฟล์ทั้งหมดในแบทช์เสร็จสิ้น แคลมป์จะคลายออกและผู้ปฏิบัติงานจะถอดชิ้นส่วนที่กลึงออก

ส่วนประกอบสำคัญ

• เตียงเครื่องจักรเหล็กหล่อ:ให้รากฐานที่แข็งแรงและช่วยลดแรงสั่นสะเทือนสำหรับรางนำทางเชิงเส้นตรงและแกนที่กำลังเคลื่อนที่ มวลของการหล่อช่วยรักษาความมั่นคงในการตัดในระหว่างการกัดผ่านงานหนัก
• เซอร์โวมอเตอร์และบอลสกรู (X/Y/Z):ไดรฟ์เซอร์โว AC พร้อมบอลสกรูกราวด์ที่แม่นยำให้ความแม่นยำของตำแหน่ง ±0.02 มม. ตลอดการเคลื่อนที่ของแกน X 800 มม. ความจุความกว้าง 330 มม. และความจุความสูง 180 มม.

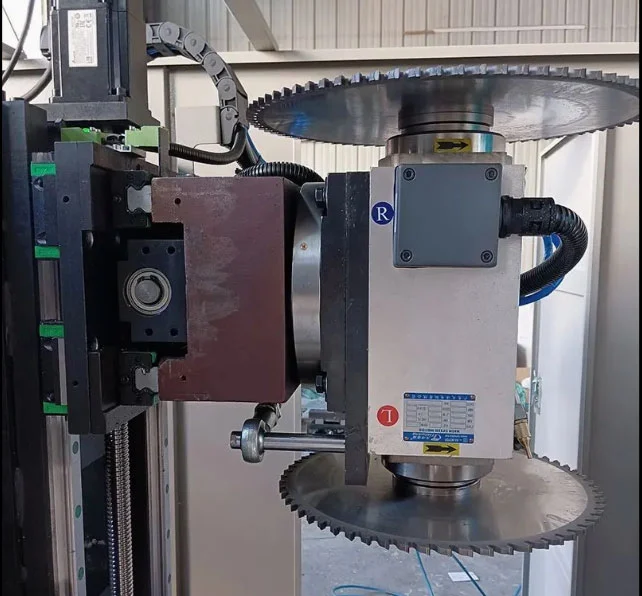

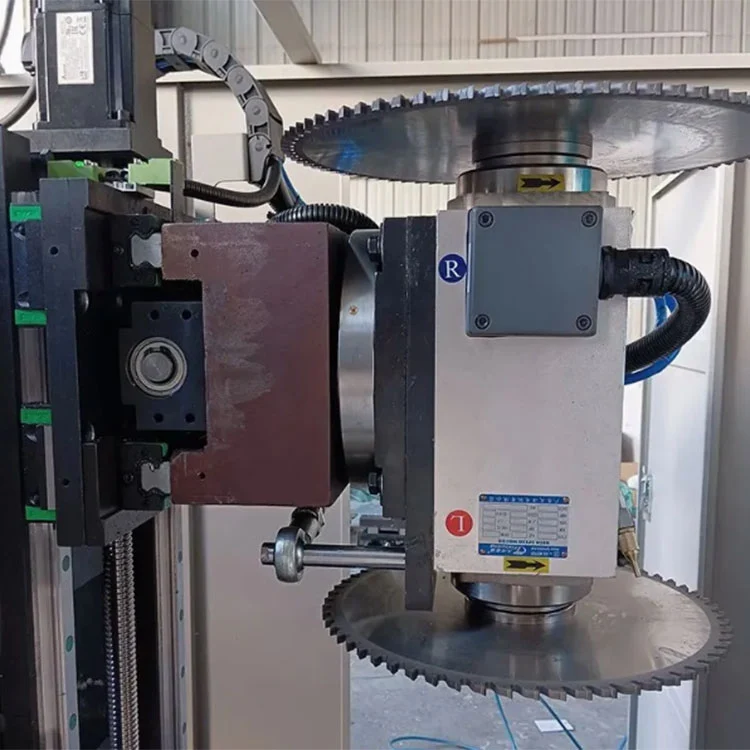

• ชุดแกนหมุน:มอเตอร์ขนาด 3 kW ขับเคลื่อนหัวกัด Φ350 มม. ที่ 2800 รอบต่อนาที ตัวเรือนสปินเดิลหมุนได้ตั้งแต่ 0° ถึง 90° ภายใต้การควบคุมเซอร์โวเพื่อการสลับอัตโนมัติระหว่างการกัดแนวนอนและแนวตั้ง

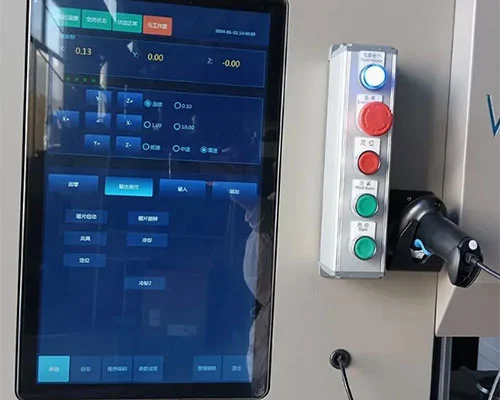

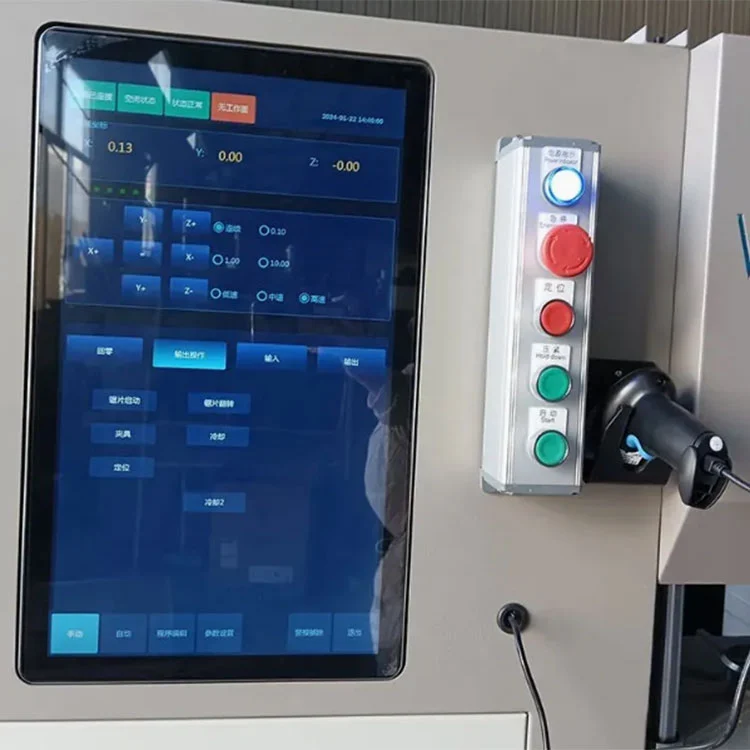

• คอนโทรลเลอร์ CNC SYNTEC:ระบบ CNC ระดับอุตสาหกรรมพร้อม HMI หน้าจอสัมผัสสี จัดเก็บไลบรารีโปรไฟล์ นำเข้าแบบร่าง CAD ผ่าน USB และจัดการการเคลื่อนที่ของแกน การหมุนแกนหมุน และลำดับการจับยึด

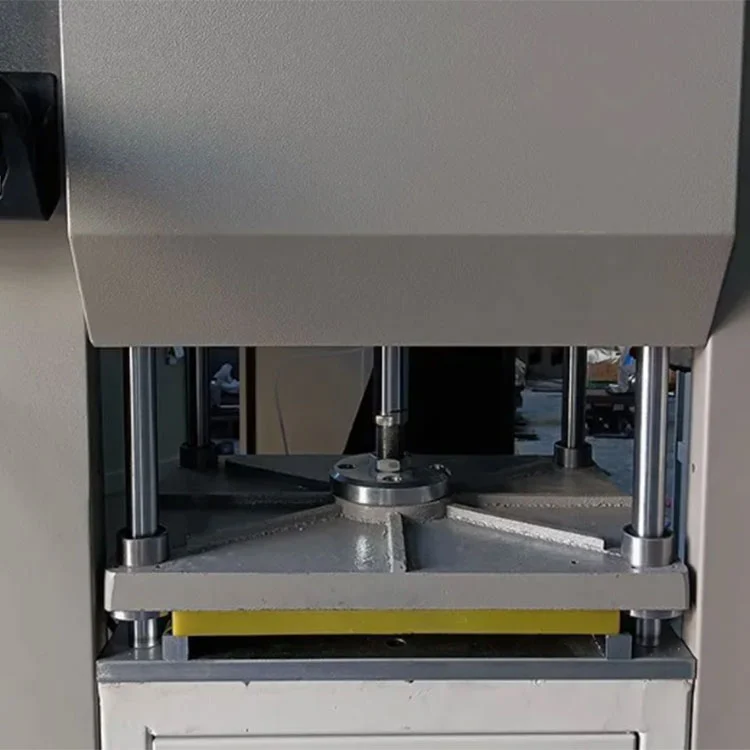

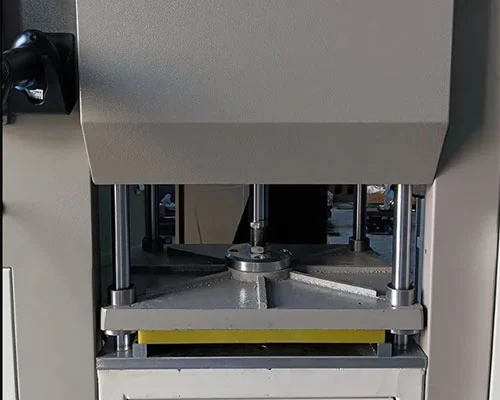

• แคลมป์หลายโปรไฟล์แบบนิวเมติก:เก็บโปรไฟล์ได้ 3 ถึง 5 โปรไฟล์พร้อมกัน แรงจับยึดถูกควบคุมโดยการจ่ายแรงดันอากาศที่ตั้งไว้ระหว่าง 0.5 ถึง 0.8 MPa สามารถเปลี่ยนส่วนแทรกของขากรรไกรสำหรับหน้าตัดของโปรไฟล์ที่แตกต่างกันได้
• ตู้เซฟ:ยามจะปกคลุมบริเวณการกัดระหว่างการทำงาน วงจรหยุดฉุกเฉินจะหยุดการหมุนแกนและสปินเดิลทั้งหมดเมื่อเปิดใช้งาน

การใช้งาน

ที่เครื่องกัดปลายผนังม่าน CNC 800 มมใช้สำหรับ:

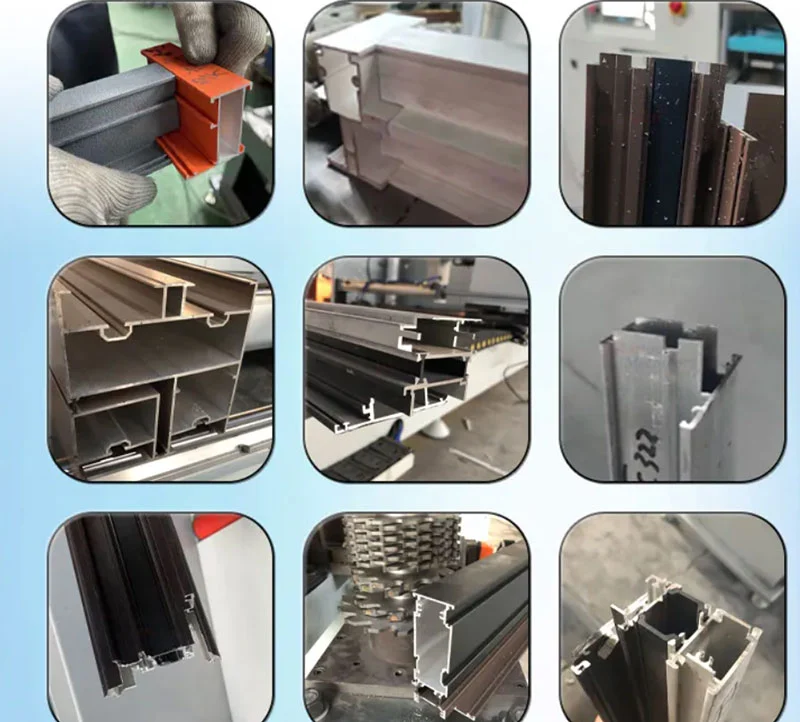

• การกัดปลายผนังม่านอะลูมิเนียมและโปรไฟล์ส่วนหน้าอาคาร
• บานประตูและหน้าต่างบานเกล็ดและการประมวลผลเดือยท้าย
• การบากโปรไฟล์อลูมิเนียมทางสถาปัตยกรรมและการตัดร่อง

บรรจุภัณฑ์และการจัดส่ง

1. ห่อฟิล์มเต็มเครื่องเพื่อป้องกันความชื้น
2. เสริมขอบป้องกันการชนทุกมุมและส่วนที่ยื่นออกมา
3. ลังและพาเลทไม้อัดปลอดการรมควันพร้อมสายรัดเหล็กเพื่อการขนส่งที่ปลอดภัย

ผู้ผลิตและการรับประกัน

• ก่อตั้งผู้ผลิต:Shandong Lebulang Precision Machinery Co., Ltd. ผลิตอุปกรณ์แปรรูปอะลูมิเนียมและ PVC ที่โรงงานในเมืองจี่หนาน ประเทศจีน มาตั้งแต่ปี 1996เครื่องกัดปลายผนังม่าน CNC 800 มมจัดจำหน่ายโดยตรงจากโรงงานพร้อมใบรับรอง CE และ ISO 9001
• การรับประกันและการสนับสนุน:การรับประกันหนึ่งปีครอบคลุมโครงสร้างหลักจากข้อบกพร่องในการผลิต การสนับสนุนทางเทคนิคระยะไกล วิดีโอการทำงาน และคู่มือภาษาอังกฤษมีให้บริการโดยไม่มีค่าใช้จ่ายเพิ่มเติม
• อะไหล่:สินค้าที่มักถูกเปลี่ยนทดแทน เช่น หัวกัด, ปากจับยึด และซีล มีอยู่ในสต็อกและสามารถจัดส่งพร้อมกับการขนส่งแบบปกติได้
• การปรับแต่ง:ยอมรับการกำหนดค่า OEM และ ODM แล้ว แรงดันไฟฟ้า การเดินทางในแกน X และข้อมูลจำเพาะของสปินเดิลสามารถปรับแต่งได้ตามความต้องการของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องนี้สามารถประมวลผลโปรไฟล์ใดได้บ้าง

ตอบ: ได้รับการออกแบบมาสำหรับโปรไฟล์ผนังม่านอลูมิเนียม การอัดขึ้นรูปด้านหน้า และส่วนของกรอบประตูและหน้าต่าง หน้าตัดการประมวลผลสูงสุดคือกว้าง 330 มม. สูง 180 มม. โดยมีความลึกของเดือยสูงสุด 100 มม.

คำถามที่ 2: การหมุนสปินเดิลอัตโนมัติทำงานอย่างไร

ตอบ: สปินเดิลหมุนจาก 0° (แนวนอน) ถึง 90° (แนวตั้ง) ภายใต้การควบคุมแบบเซอร์โว ช่วยให้เครื่องกัดส่วนปลายโปรไฟล์ทั้งแนวนอนและแนวตั้งได้ในการจับยึดเพียงครั้งเดียว โดยที่ผู้ปฏิบัติงานไม่จำเป็นต้องเปลี่ยนตำแหน่งชิ้นงานหรือเปลี่ยนเครื่องมือด้วยตนเอง

คำถามที่ 3: สามารถตัดเฉือนได้กี่โปรไฟล์ในคราวเดียว?

ตอบ: ฟิกซ์เจอร์จับยึดแบบนิวแมติกสามารถยึดโปรไฟล์ได้ 3 ถึง 5 โปรไฟล์พร้อมกัน ขึ้นอยู่กับหน้าตัดของโปรไฟล์ โปรไฟล์แบบจับยึดทั้งหมดจะถูกตัดเฉือนในรอบเดียวกัน

คำถามที่ 4: การเขียนโปรแกรมยากไหม?

ตอบ: ตัวควบคุม SYNTEC มีไลบรารีโปรไฟล์ที่โหลดไว้ล่วงหน้าซึ่งมีรูปทรงเดือยและรอยบากทั่วไป ไฟล์ CAD สามารถนำเข้าผ่าน USB ได้เช่นกัน ผู้ปฏิบัติงานเลือกโปรแกรมจากหน้าจอสัมผัสและเริ่มวงจร มีคู่มือภาษาอังกฤษและวิดีโอการทำงานให้

คำถามที่ 5: สามารถปรับแต่งแหล่งจ่ายไฟสำหรับประเทศต่างๆ ได้หรือไม่

ก. ใช่. การกำหนดค่ามาตรฐานใช้พลังงานสามเฟส 380V/50Hz แรงดันไฟฟ้าและความถี่อื่นๆ สามารถระบุได้ในขณะที่สั่งซื้อเพื่อให้ตรงกับมาตรฐานไฟฟ้าท้องถิ่น
