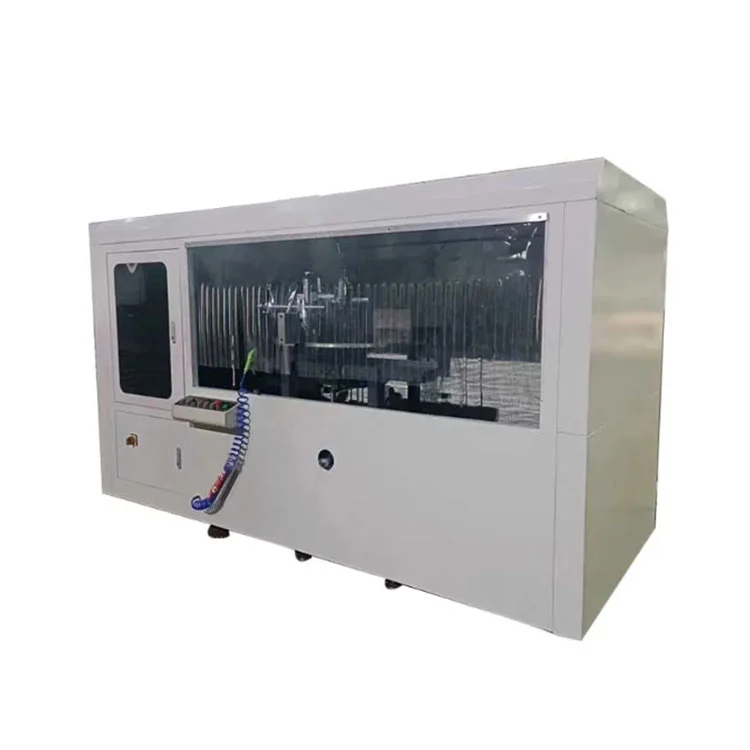

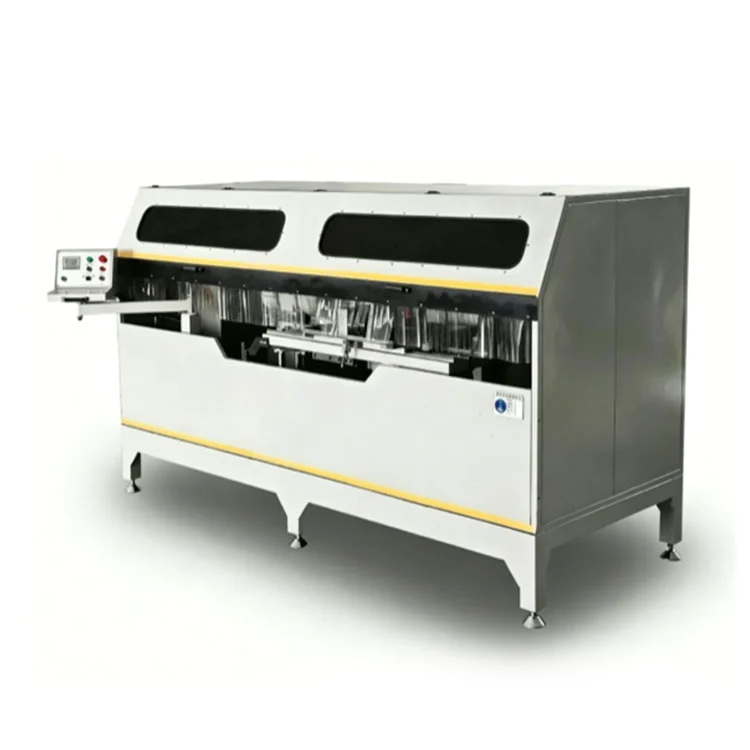

เลื่อยตัดผนังม่านสำหรับงานหนัก

เครื่องเลื่อย CNC แบบใบมีดคู่นี้สร้างขึ้นสำหรับการตัดรอยบาก ร่อง และมุมประกอบในโปรไฟล์ผนังม่านอะลูมิเนียม ท่อนไม้ ท้ายเรือ และการอัดขึ้นรูปทางสถาปัตยกรรม มอเตอร์ 2.2 kW สองตัวขับเคลื่อนใบเลื่อยคาร์ไบด์ Φ550 มม. หนึ่งคู่ที่ 2800 รอบต่อนาที โดยแต่ละใบจะแกว่ง ±45° ภายใต้การควบคุมการอ่านข้อมูลแบบดิจิทัล ระบบป้อนแบบไฮโดรนิวแมติกจะเลื่อนชุดใบมีดด้วยความเร็วที่ปรับได้ 0–3 ม./นาที และแคลมป์แบบนิวแมติกจะยึดชิ้นงานจากทิศทางแนวตั้งและแนวนอน โครงเหล็กที่เชื่อมและเหล็กหล่อผ่านการบำบัดด้วยการสั่นสะเทือนเพื่อรักษาเสถียรภาพภายใต้แรงตัดที่ต่อเนื่อง

เลื่อยตัดผนังม่านสำหรับงานหนัก

คุณสมบัติ

โครงเครื่อง

ที่เลื่อยตัดผนังม่านสำหรับงานหนักสร้างด้วยโครงสร้างเหล็กเชื่อมผนังหนาและคานเหล็กหล่อ การประกอบมีการสั่นสะเทือนก่อนการตัดเฉือน ซึ่งเป็นกระบวนการที่มีจุดมุ่งหมายเพื่อลดความเครียดภายในและลดโอกาสที่จะเกิดการเสียรูปเมื่อเวลาผ่านไป ผลลัพธ์ที่ได้คือความเสถียรภายใต้แรงตัดเฉือน ช่วยรักษารูปทรงรอยบากที่สม่ำเสมอในระหว่างการดำเนินการผลิตที่ขยายเวลาออกไป

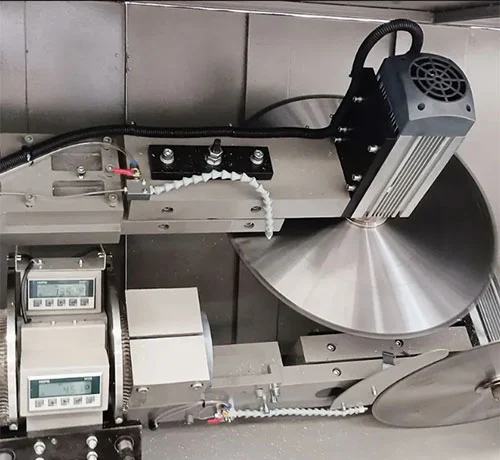

ใบเลื่อยคู่

ใบมีดปลายคาร์ไบด์ขนาด Φ550 มม. สองใบ แต่ละตัวขับเคลื่อนด้วยมอเตอร์ 2.2 kW ที่ 2800 รอบต่อนาที ช่วยให้สามารถตัดได้ ใบมีดทั้งสองใบสามารถตั้งค่าให้แกว่งได้ ±45° ช่วยให้สามารถตัดรอยบากและมุมผสมบนโปรไฟล์ผนังม่านได้โดยไม่ต้องเปลี่ยนเครื่องมือ เส้นผ่านศูนย์กลางใบมีดและรูปทรงของฟันถูกเลือกสำหรับการตัดอะลูมิเนียม โดยมีเป้าหมายเพื่อให้ได้ผิวสำเร็จที่ปราศจากเสี้ยนซึ่งโดยทั่วไปแล้วไม่จำเป็นต้องขัดเงาขั้นที่สอง

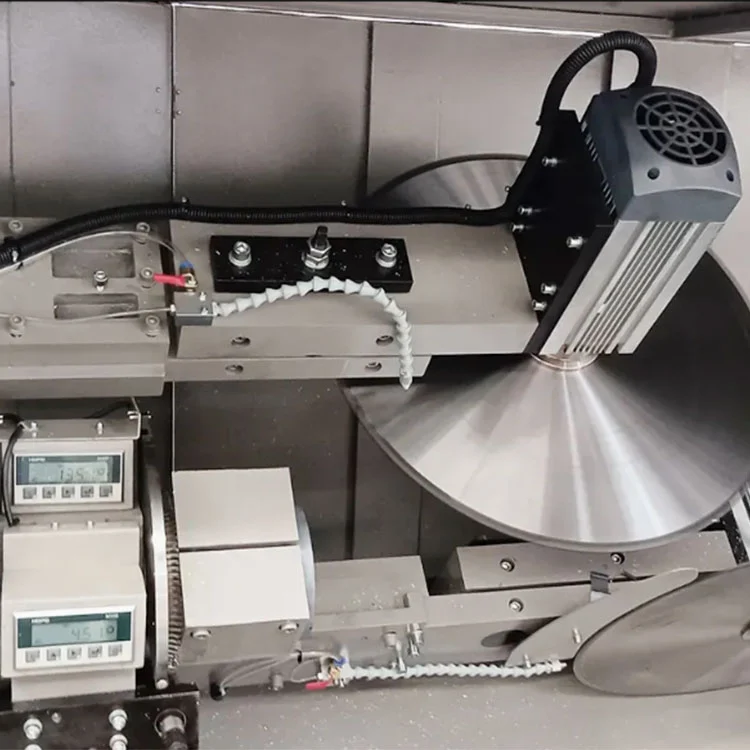

การควบคุมการแสดงผลแบบดิจิตอล

การอ่านค่าดิจิตอลระดับแม่เหล็กจะแสดงมุมตัดและความสูงของโต๊ะทำงานแบบเรียลไทม์ ระบุความแม่นยำของตำแหน่งที่ ±0.1 มม. ผู้ปฏิบัติงานจะตั้งค่ามุมที่ต้องการโดยใช้จอแสดงผลดิจิตอล และตำแหน่งใบมีดจะถูกปรับตามนั้น เพื่อเป็นข้อมูลอ้างอิงสำหรับการตั้งค่าที่ทำซ้ำได้ตลอดชุดการผลิต

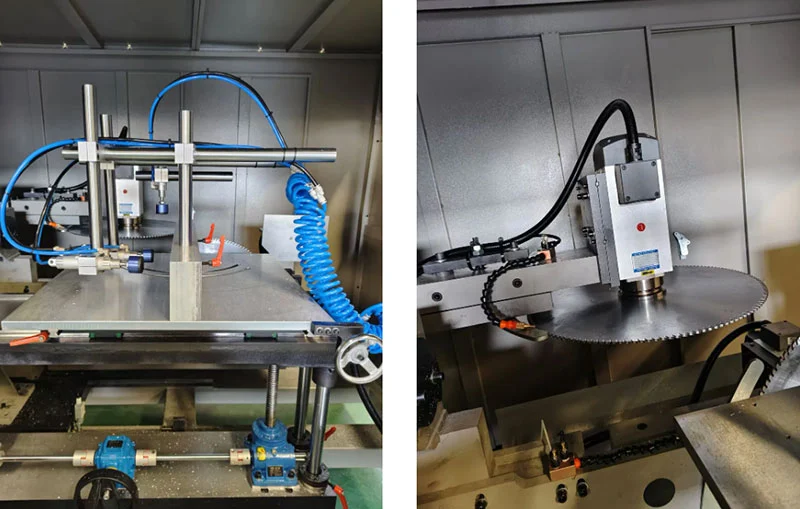

การหนีบด้วยลม

อุปกรณ์จับยึดแบบนิวแมติกทั้งแนวตั้งและแนวนอนซึ่งมาพร้อมกับแรงดันอากาศ 0.5–0.8 MPa จะยึดโปรไฟล์อะลูมิเนียมในระหว่างรอบการตัด แรงจับยึดจะถูกกระจายเพื่อยึดชิ้นงานโดยไม่ทำให้พื้นผิวเป็นรอย การหนีบและการปล่อยจะถูกควบคุมตามลำดับรอบการทำงานของเครื่องจักร

การให้อาหารแบบไฮโดรนิวแมติก

การป้อนใบมีดใช้ระบบไฮโดรนิวแมติกส์ที่มีช่วงความเร็วที่ปรับได้ 0–3 ม./นาที อัตราป้อนที่ควบคุมจะช่วยหลีกเลี่ยงการเสียรูปของโปรไฟล์และการผูกใบมีด โดยเฉพาะอย่างยิ่งเมื่อตัดการอัดขึ้นรูปผนังม่านที่หนาขึ้นหรือใหญ่ขึ้น

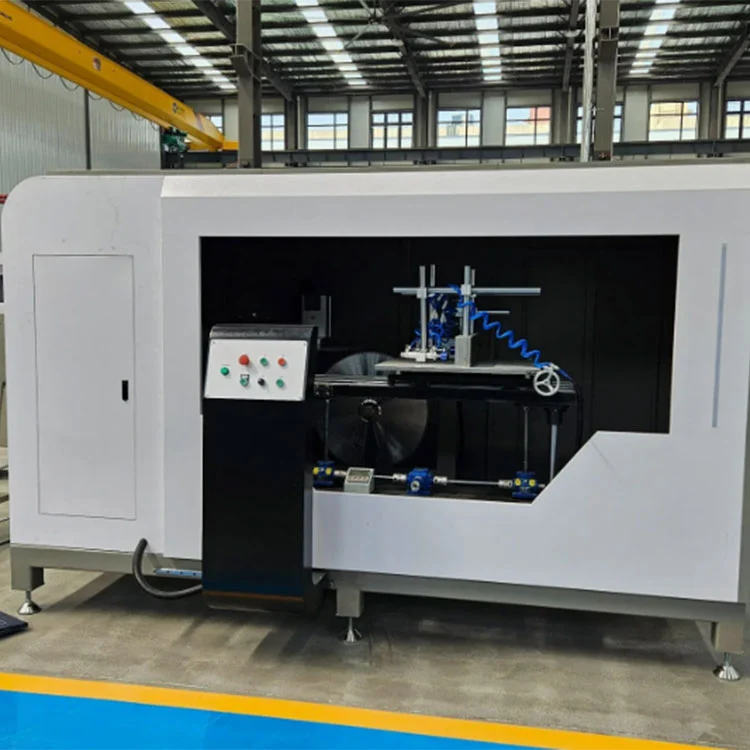

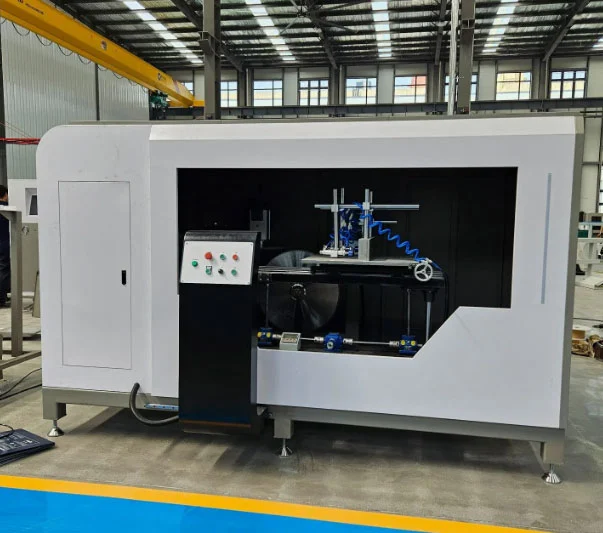

ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม

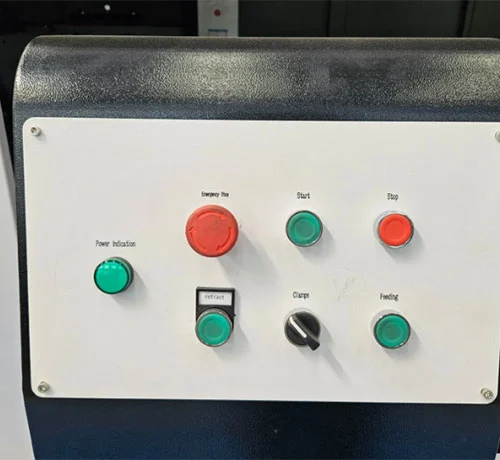

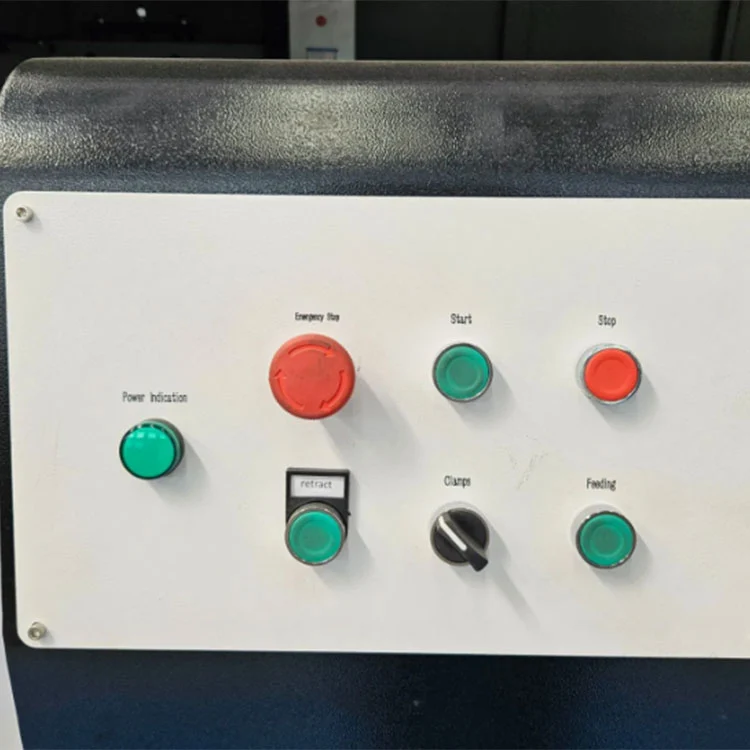

ตู้นิรภัยแบบครอบคลุมเต็มรูปแบบพร้อมแผงโปร่งใสล้อมรอบโซนการตัด มีปุ่มหยุดฉุกเฉิน ระบบป้องกันการโอเวอร์โหลด และเซ็นเซอร์ป้องกันการชน ระบบทำความเย็นแบบหมอกในตัวช่วยลดความร้อนและฝุ่นในการตัด ทำให้พื้นที่ทำงานสะอาดขึ้นทันที และเป็นไปตามข้อกำหนดด้านความปลอดภัยมาตรฐานของโรงงาน

มันทำงานอย่างไร

1. ผู้ปฏิบัติงานวางโปรไฟล์อะลูมิเนียมไว้บนโต๊ะทำงาน และเปิดใช้งานแคลมป์นิวแมติก ซึ่งจะยึดชิ้นงานจากทั้งแนวตั้งและแนวนอน
2. มุมตัดที่ต้องการได้รับการตั้งค่าโดยใช้จอแสดงผลดิจิตอลมาตราส่วนแม่เหล็ก และใบเลื่อยคู่จะถูกวางตำแหน่งตามนั้นภายในช่วง ±45°
3. ระบบฟีดไฮโดรนิวแมติกจะดันใบมีดหมุนเข้าไปในโปรไฟล์ด้วยอัตราที่ควบคุม (0–3 ม./นาที) การตัดรอยบาก ร่อง หรือมุมผสมในการผ่านครั้งเดียว
4. ระบบ CNC รองรับการนำเข้ากราฟิก CAD และการเขียนโปรแกรมกราฟิก ช่วยให้ผู้ปฏิบัติงานสามารถกำหนดรูปแบบรอยบาก ตำแหน่งรู และขนาดช่องได้โดยตรงจากไฟล์การออกแบบ
5. การกำหนดค่าเซอร์โวมอเตอร์แบบเต็มแกนสามแกน (แกน X, Y, Z ขับเคลื่อนด้วยแร็คแอนด์พีเนียนและบอลสกรู) ช่วยให้สามารถเชื่อมต่อสามแกนได้อย่างแท้จริงสำหรับการเจาะ การกัดร่อง รูกลม รูรูปทรงพิเศษ รูกุญแจ และเคาเตอร์ซิงค์ในการจับยึดเพียงครั้งเดียว
6. โต๊ะทำงานพลิกสามด้านที่เป็นอุปกรณ์เสริมช่วยให้สามารถตัดเฉือนโปรไฟล์บนสามหน้าได้โดยไม่ต้องเปลี่ยนตำแหน่ง ปรับปรุงประสิทธิภาพการประมวลผลสำหรับการอัดขึ้นรูปอะลูมิเนียมที่ซับซ้อน
7. หลังจากรอบการตัดเสร็จสิ้น ใบมีดจะถอยกลับ แคลมป์จะคลายออก และโปรไฟล์ที่ตัดเฉือนจะถูกถอดออก

ผู้ผลิตและการรับประกัน

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานในฐานะ Lebulang Machine ได้ผลิตอุปกรณ์แปรรูปอะลูมิเนียมที่โรงงานในเมืองจี่หนาน ประเทศจีน ตั้งแต่ปี 1996เลื่อยตัดผนังม่านสำหรับงานหนักจัดจำหน่ายโดยตรงจากโรงงานพร้อมใบรับรอง CE และ ISO มีการรับประกัน 12 เดือนสำหรับโครงสร้างหลัก มีการสนับสนุนทางเทคนิคระยะไกล วิดีโอการฝึกอบรมการปฏิบัติงาน และคู่มือภาษาอังกฤษรวมอยู่ด้วย สามารถจัดการฝึกอบรมและการว่าจ้างนอกสถานที่ได้โดยมีค่าใช้จ่ายเพิ่มเติม อะไหล่ต่างๆ เช่น ใบเลื่อย ซีลนิวแมติก และส่วนประกอบไกด์จะถูกเก็บไว้เพื่อจัดส่ง

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องนี้สามารถประมวลผลขนาดโปรไฟล์สูงสุดได้คือเท่าใด

ตอบ: รุ่นมาตรฐานรองรับโปรไฟล์ได้สูงถึง 300×250 มม. โดยมีระยะกินลึกสูงสุด 175 มม. สามารถกำหนดค่าแบบกำหนดเองสำหรับส่วนขนาดใหญ่ได้ถึง 350×300 มม. ได้ตามคำขอ

คำถามที่ 2: สามารถตัดมุมอื่นนอกเหนือจาก ±45° ได้หรือไม่

ตอบ: รุ่นมาตรฐานรองรับการตัดมุมตามต้องการภายใน ±45° ทั้งสองด้าน เวอร์ชัน CNC ที่เป็นอุปกรณ์เสริมจะขยายช่วงเป็น ±90° สำหรับรูปทรงโปรไฟล์ที่ซับซ้อนมากขึ้น

Q3: ความแม่นยำในการประมวลผลคืออะไร?

ตอบ: ความแม่นยำของตำแหน่งระบุอยู่ที่ ±0.1 มม. โดยมีความแม่นยำของตำแหน่งซ้ำที่ ±0.05 มม. ภายใต้สภาพการทำงานที่สอดคล้องกัน

Q4: คุณให้บริการหลังการขายและการฝึกอบรมหรือไม่?

ตอบ: มีการฝึกอบรมการปฏิบัติงานออนไลน์ฟรีและการสนับสนุนทางเทคนิคระยะไกล สามารถจัดการฝึกอบรมและการติดตั้งนอกสถานที่แยกกันได้ มีการรับประกัน 12 เดือน พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน

Q5: เครื่องนี้เหมาะสำหรับการผลิตจำนวนมากหรือไม่?

ตอบ: การตัดแบบซิงโครนัสใบมีดคู่ การหนีบด้วยลม และระบบป้อนแบบควบคุม ได้รับการออกแบบมาเพื่อการผลิตอย่างต่อเนื่องในโรงงานผลิตผนังม่าน กำลังการผลิตจากโรงงานต่อเดือนประมาณ 50 ชุด
