100 มม. * 3500 มม. สองหัวอลูมิเนียมประตูหน้าต่างมุมเครื่องรวม

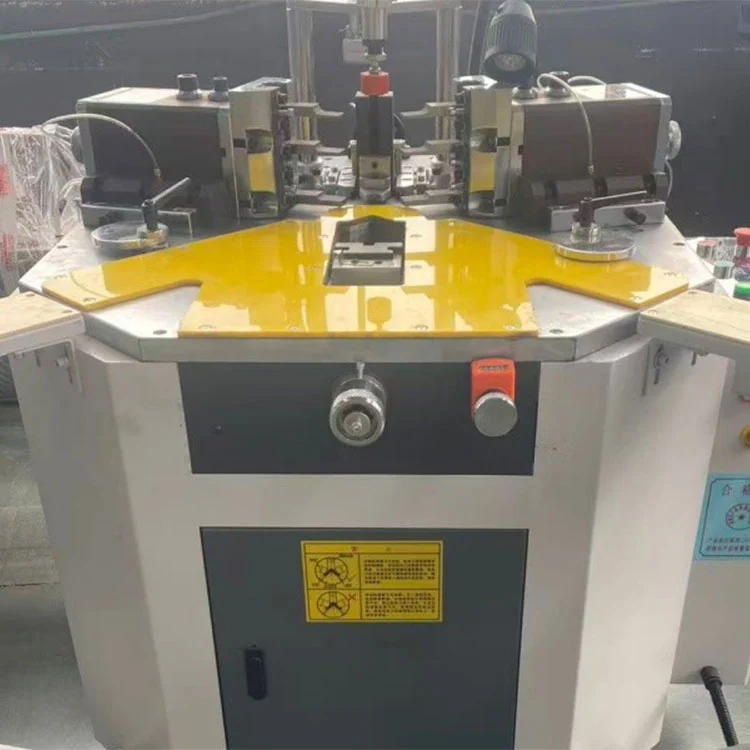

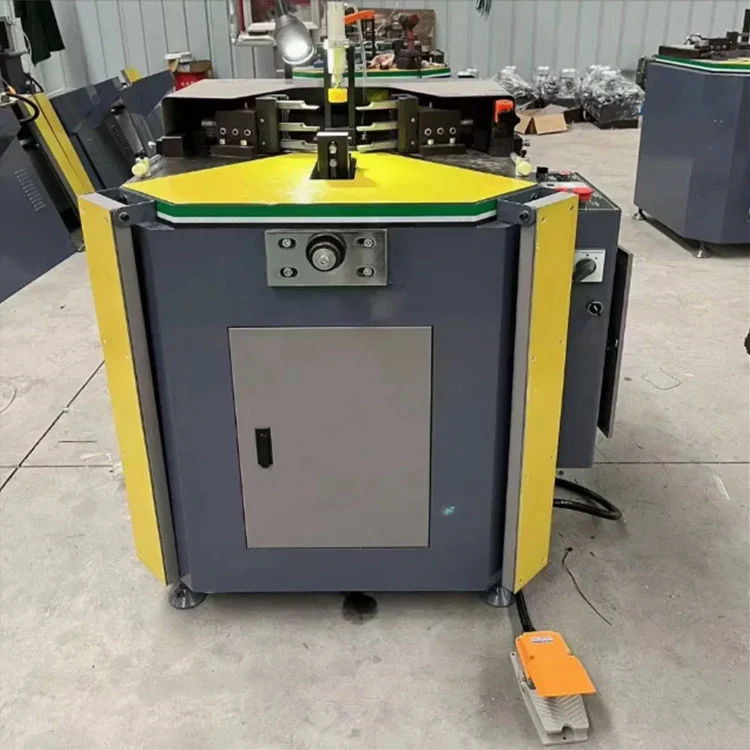

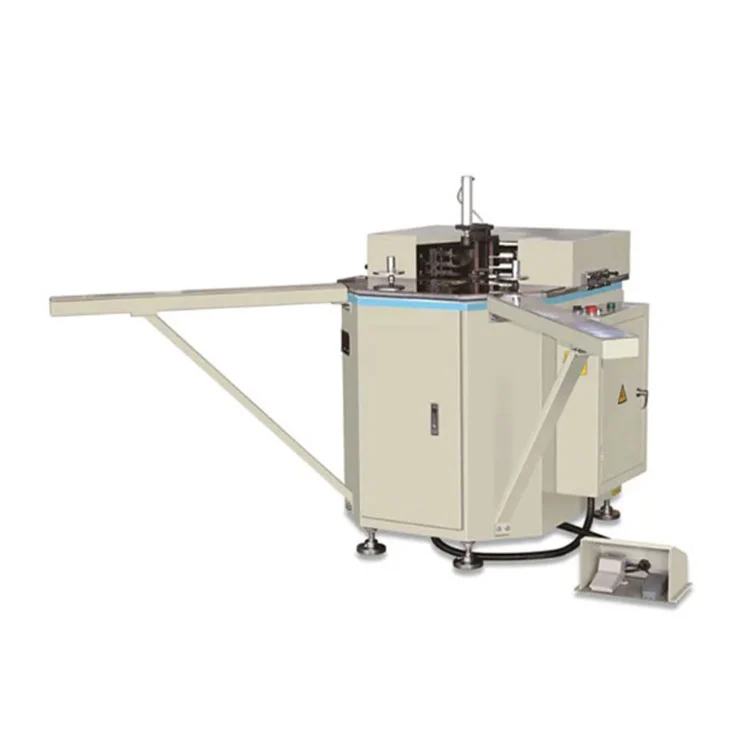

เครื่องผสมเข้ามุมประตูหน้าต่างอลูมิเนียมสองหัวยี่ห้อ Lebulang ขนาด 100 มม.* 3500 มม. (หรือที่เรียกว่าเครื่องย้ำเข้ามุมสองหัว) เป็นหน่วยไฮดรอลิกกึ่งอัตโนมัติที่ออกแบบมาสำหรับการย้ำมุม 90° ของโปรไฟล์อะลูมิเนียมในการผลิตหน้าต่างและประตู มันเสร็จสิ้นสองมุมในรอบเดียว รองรับความกว้างของโปรไฟล์สูงสุด 100 มม. และความยาวเฟรมสูงสุด 3,500 มม. เหมาะสำหรับการผลิตเฟรมอะลูมิเนียมความแข็งแรงสูงชุดขนาดกลางถึงขนาดใหญ่ โรงงานของเราอยู่ในประเทศจีน
ออกแบบมาสำหรับการย้ำมุม 90° ของวงกบหน้าต่างและประตูอะลูมิเนียม อุปกรณ์ไฮดรอลิกสองหัวนี้จะทำให้สองมุมเสร็จสมบูรณ์ในรอบเดียว ความจุความกว้างของโปรไฟล์สูงถึง 100 มม. และความยาวเฟรมสูงสุดที่รองรับคือ 3,500 มม. ขนาดเฟรมขั้นต่ำคือ 450 × 450 มม. ครอบคลุมทั้งชุดประกอบมาตรฐานและขนาดใหญ่ปานกลาง
ระบบไฮดรอลิกให้แรงดันพิกัดระหว่าง 15 ถึง 18 MPa ทำให้เกิดแรงย้ำสม่ำเสมอสำหรับข้อต่อมุมที่แน่นและไม่มีช่องว่าง หัวสองหัวทำงานพร้อมกัน ซึ่งลดรอบเวลาเมื่อเทียบกับหัวแบบหัวเดียว แคลมป์แบบนิวแมติกจะทำงานก่อนที่จะเริ่มการย้ำ โดยใช้แรงดึงล่วงหน้าเพื่อยึดโปรไฟล์ให้อยู่กับที่ และช่วยป้องกันการบิดเบี้ยวระหว่างกระบวนการต่อ
การปรับตำแหน่งและเครื่องมือเป็นไปตามกลไก บล็อกกำหนดตำแหน่งด้านในและด้านนอกจะเลื่อนในแนวตั้ง และมีดย้ำสามารถปรับตำแหน่งจากด้านหน้าไปด้านหลังและจากซ้ายไปขวาได้ ช่วงการเคลื่อนไหวนี้ช่วยให้เครื่องจักรสามารถปรับให้เข้ากับหน้าตัดของโปรไฟล์ที่แตกต่างกันได้ โดยไม่ต้องใช้เครื่องมือเฉพาะสำหรับรูปทรงแต่ละแบบ ตัวนำทางเชิงเส้นนำชิ้นส่วนที่เคลื่อนที่ได้ โดยรักษาความแม่นยำในการรวมมุมให้อยู่ภายใน ±0.1 มม. และข้อผิดพลาดของตะเข็บต่ำกว่า 0.15 มม.
อุปกรณ์ทำงานโดยใช้แหล่งจ่ายไฟ 3 เฟส 380 โวลต์ และใช้พลังงาน 1.5 กิโลวัตต์ ถังน้ำมันไฮดรอลิกขนาด 20 ลิตรรองรับวงจรการย้ำ และแรงดันอากาศในการทำงานจะอยู่ระหว่าง 0.5 ถึง 0.8 MPa การใช้งานทั่วไป ได้แก่ กรอบหน้าต่างบานเปิด บานเลื่อน และกันความร้อน ชุดแผงประตูอะลูมิเนียม และส่วนมุงหลังคาหรือวงกบ 90° ในการผลิตผนังม่าน ฐานเครื่องมีขนาด 1200 × 1100 × 1300 มม.
Lebulang Machine ซึ่งผลิตอุปกรณ์แปรรูปโปรไฟล์อะลูมิเนียมที่โรงงานในจีนมาเกือบ 30 ปี จำหน่ายเครื่องจักรรวมมุมนี้พร้อมใบรับรอง CE มีการกำหนดค่า OEM แบบกำหนดเองให้เลือก และอุปกรณ์ดังกล่าวจัดหาให้จากโรงงานโดยตรง การออกแบบนี้สร้างขึ้นเพื่อการบำรุงรักษารายวันที่ตรงไปตรงมา และมีคำแนะนำในการติดตั้งจากระยะไกลโดยไม่มีค่าใช้จ่ายเพิ่มเติม
100 มม. * 3500 มม. สองหัวอลูมิเนียมประตูหน้าต่างมุมเครื่องรวม
- การจีบพร้อมกันสองหัวจบเพียงนัดเดียวของมุม 90° สองมุม; ประสิทธิภาพ 2 เท่า เทียบกับเครื่องจักรแบบหัวเดียว เหมาะสำหรับการผลิตจำนวนมาก
- ✅ ความจุขนาดใหญ่ 100 มม. × 3500 มมความกว้างโปรไฟล์สูงสุด100มม, ความยาวเฟรมสูงสุด3500มม; ขนาดเฟรมขั้นต่ำ450×450มมใช้ได้กับเฟรมอลูมิเนียมขนาดมาตรฐานและขนาดใหญ่
- ✅ระบบไฮดรอลิกสำหรับงานหนักจัดอันดับความดัน15--18MPaแรงย้ำที่แข็งแรงช่วยให้การเชื่อมต่อมุมมั่นคงและปราศจากช่องว่าง

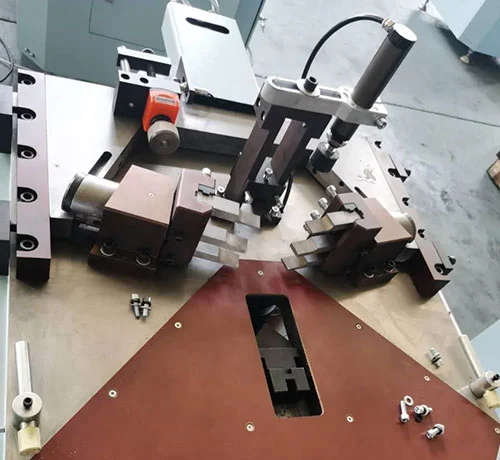

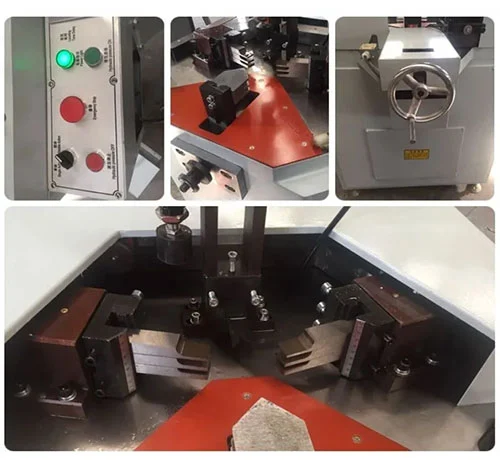

- ✅ ปรับตำแหน่งได้อย่างแม่นยำบล็อกการวางตำแหน่งด้านใน/ด้านนอกปรับขึ้น/ลงได้; มีดจีบปรับหน้า/หลัง ซ้าย/ขวาได้สำหรับส่วนโปรไฟล์ต่างๆ
- ✅ การหนีบด้วยลมและแรงดึงล่วงหน้าการหนีบอัตโนมัติพร้อมแรงตึงล่วงหน้าช่วยป้องกันการเสียรูปของโปรไฟล์ ช่วยให้มั่นใจได้ถึงมุม 90° ที่แม่นยำและตะเข็บที่แน่นหนา
- ✅ คู่มือเชิงเส้นที่มีความแม่นยำสูงการเคลื่อนไหวที่ราบรื่นและมั่นคง ความแม่นยำในการรวมมุม±0.1มมความแม่นยำในแนวทแยงสม่ำเสมอ

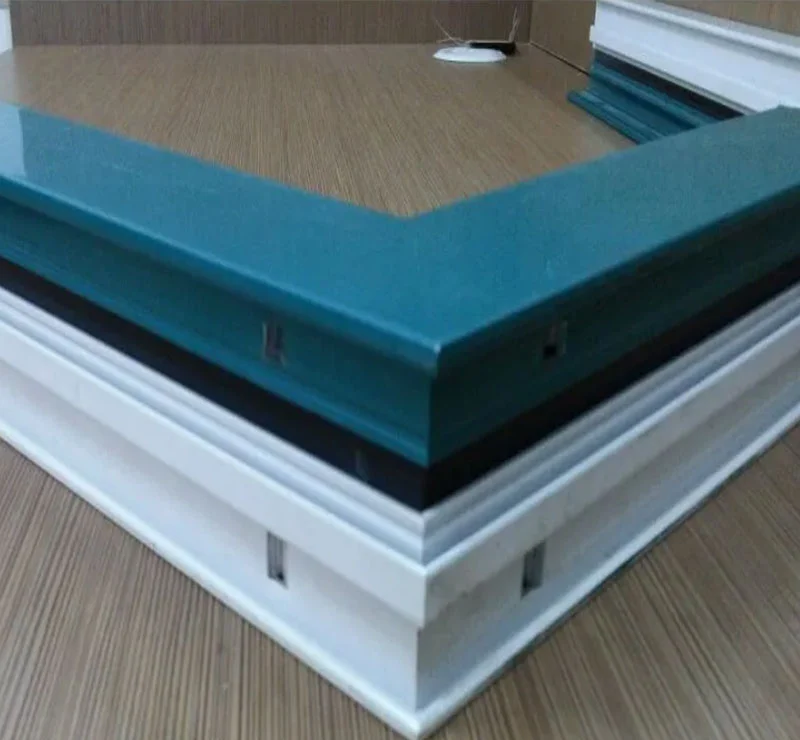

100 มม. * 3500 มม. สองหัวอลูมิเนียมประตูหน้าต่างมุมเครื่องรวมตัวอย่างการทำงานของเครื่องหน้าต่างมุมเครื่องรวมสำหรับประตูหน้าต่างอลูมิเนียม
ข้อมูลจำเพาะทางเทคนิค
| แรงดันไฟฟ้า | 380V/50เฮิร์ต |
| พลัง | 1.5KW |
| ความจุถังน้ำมัน | 20ล |
| ความกว้างของโปรไฟล์ | 90มม |
| จัดอันดับแรงดันน้ำมัน | 15Mpa |
| ความกดอากาศ | 0.5-0.8Mpa |
| ข้อผิดพลาดของตะเข็บ | <0.15 มม |
| มิติ | 1200x1100x1300มม |
สถานการณ์การใช้งาน
การผลิตหน้าต่างอลูมิเนียม
การจีบมุมกรอบหน้าต่างบานเปิด บานเลื่อน และตัวแยกความร้อน
การผลิตประตูอลูมิเนียม
ทางเข้า ระเบียง และชุดวงกบประตูอะลูมิเนียมกันไฟ
โปรไฟล์ผนังม่านและซุ้ม
มุลเลียน วงกบท้าย และแผงด้านนอกรวมมุม 90°
โรงงานขนาดกลางและขนาดใหญ่
คุ้มค่าสำหรับการผลิตจำนวนมากซึ่งมีความต้องการผลผลิตสูง
คำถามที่พบบ่อย
ถาม: อุปกรณ์ของ Zhonglin CNC สามารถตอบสนองความต้องการที่หลากหลาย (เช่น กรอบประตู/หน้าต่าง และโปรไฟล์ผนังม่านอลูมิเนียม) ได้หรือไม่
ก. ใช่. เรานำเสนอประตู/หน้าต่างอัจฉริยะ ผนังม่านอะลูมิเนียม/อุปกรณ์อะลูมิเนียมอุตสาหกรรม และโซลูชันแบบกำหนดเอง เวิร์กสเตชัน G20/G50 จัดการประตู/หน้าต่างแบบเต็มกระบวนการ เลื่อย ZLSJ-HCNC ตัดโปรไฟล์ผนังม่าน (45°-135°) เราจับคู่อุปกรณ์ให้เข้ากับกระบวนการของคุณ
ถาม: กังวลเกี่ยวกับการดำเนินงานที่ซับซ้อนและต้องการแรงงานที่มีทักษะจำนวนมากหลังการซื้อหรือไม่ วิธีแก้ปัญหาของจี่หนานคืออะไร?
ตอบ: ผู้ผลิตของเราลดเกณฑ์ขั้นต่ำผ่านการออกแบบและบริการ อุปกรณ์มี "การดำเนินการที่ไม่ผิดพลาด" (การระบุข้อมูลอัตโนมัติ ไม่มีการเขียนโปรแกรมที่ซับซ้อน) เราให้การฝึกอบรม คำแนะนำในการติดตั้ง และบริการทางไกลฟรีเพื่อลดการพึ่งพาแรงงานที่มีทักษะ
ถาม: ความแม่นยำและเสถียรภาพในการประมวลผลอุปกรณ์ของคุณเป็นอย่างไร (สำคัญต่อคุณภาพและประสิทธิภาพของผลิตภัณฑ์ของเรา)
ตอบ: เราปฏิบัติตาม "ความถูกต้อง ความน่าเชื่อถือ ความเป็นมืออาชีพ" ฮาร์ดแวร์: เครื่องจักรระดับไฮเอนด์มากกว่า 100 เครื่อง (เช่น เครื่องแมชชีนนิ่งเซ็นเตอร์) และชิ้นส่วนหลักแบรนด์ชั้นนำ (HIWIN, Schnider) อุปกรณ์บางอย่างมีการวางตำแหน่งซ้ำ ±0.02 มม., การตัด ±0.1 มม., ความแม่นยำในการกัด ±0.05 มม. กระบวนการ: เครื่องมือเพชร ระบบเซอร์โว โครงสร้างการหล่อ และการปรับกำลังเลเซอร์อัตโนมัติ หลีกเลี่ยงการทำงานซ้ำ ทำให้มั่นใจในคุณภาพที่มั่นคงและเพิ่มประสิทธิภาพ
