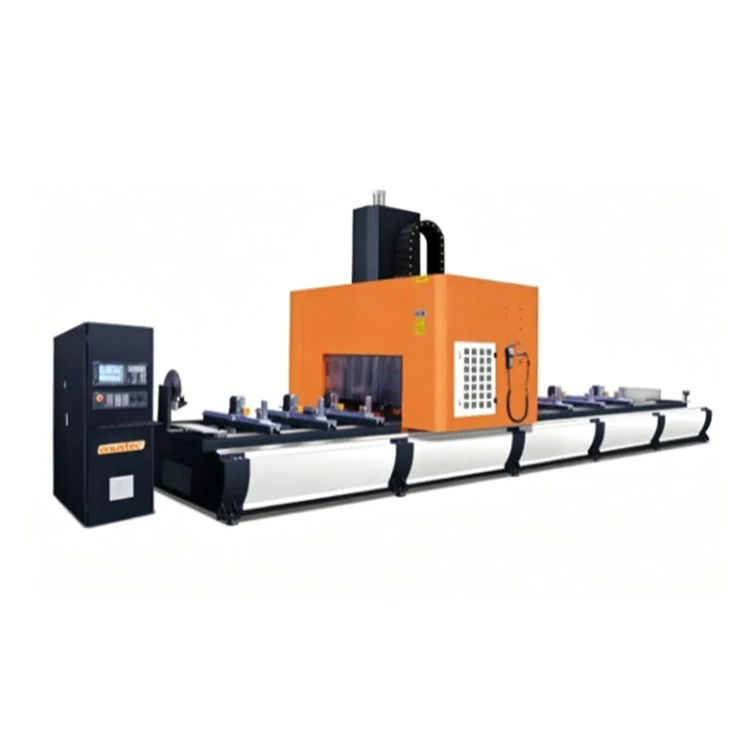

เครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่าน

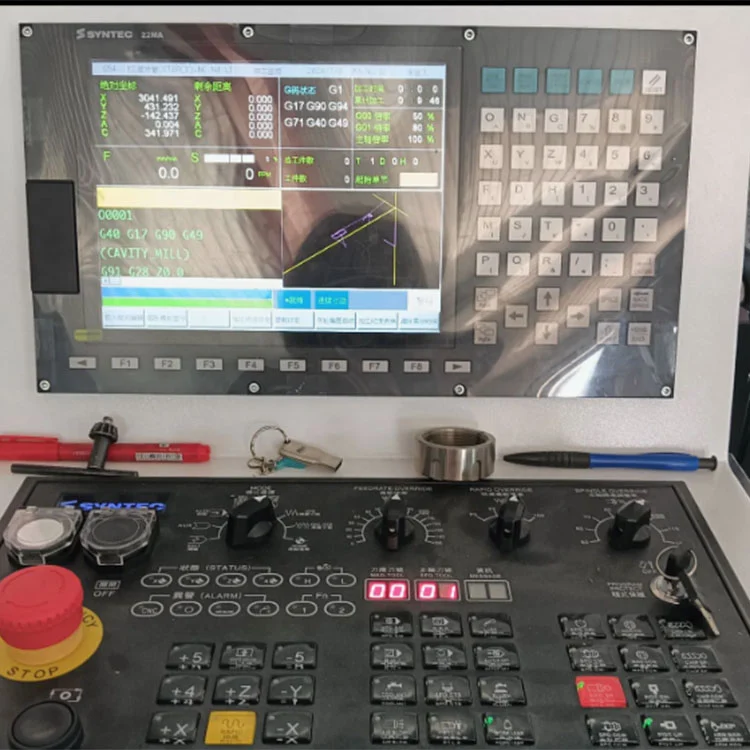

ผลิตโดย Lebulang Machine ที่โรงงานในเมืองจี่หนาน ประเทศจีน — ซึ่งเปิดดำเนินการมาตั้งแต่ปี 1996 —เครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านได้รับการรับรอง CE และ ISO 9001 และจัดจำหน่ายโดยตรงจากโรงงานพร้อมการสนับสนุน OEM/ODM ศูนย์ CNC 5 แกนโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้นี้ประมวลผลโปรไฟล์ผนังม่านอะลูมิเนียมขนาดยาวในการจับยึดเพียงครั้งเดียว ทำการกัด เจาะ เลื่อย และการต๊าปบนหลายหน้า สปินเดิล HSD ความเร็วสูง (12kW หรือ 15kW ถึง 18000rpm) และแม็กกาซีนเครื่องมือ 12 ชิ้นพร้อมฐานใบเลื่อยเฉพาะ (สูงสุด 400 มม.) ช่วยให้สามารถเปลี่ยนเครื่องมือได้โดยอัตโนมัติ ระบบควบคุม 5 แกนของ Siemens 828D หรือ OSAI มี RTCP, การตัดเฉือนลูกตุ้ม และการวัดเครื่องมืออัตโนมัติ การเคลื่อนที่ของแกน X มาตรฐานคือ 6500 มม. ขยายได้ถึง 9400 มม.

คุณสมบัติที่สำคัญ

• การตัดเฉือนพร้อมกัน 5 แกน:แกน X, Y, Z, A และ C ทำงานร่วมกันภายใต้ RTCP เพื่อให้ปลายเครื่องมืออยู่บนเส้นทางอย่างแม่นยำ การตั้งค่าหนึ่งมีห้าหน้าและสิ้นสุดโปรไฟล์ ทำให้ไม่ต้องแก้ไขใหม่
• ความจุโครงยาว:แกน X เคลื่อนที่ได้สูงถึง 6500 มม. ตามมาตรฐาน (ตัวเลือก 7000 มม. หรือ 9400 มม.) รองรับการอัดขึ้นรูปผนังม่านแบบเต็มความยาวโดยไม่ต้องเปลี่ยนตำแหน่ง

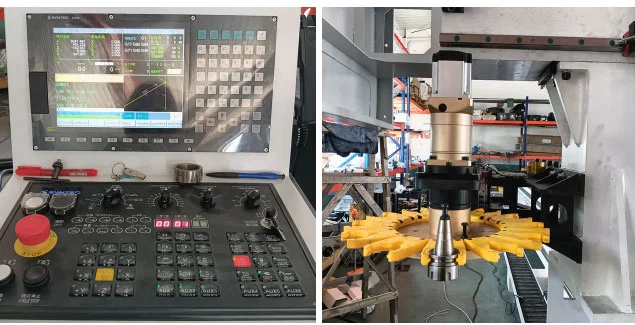

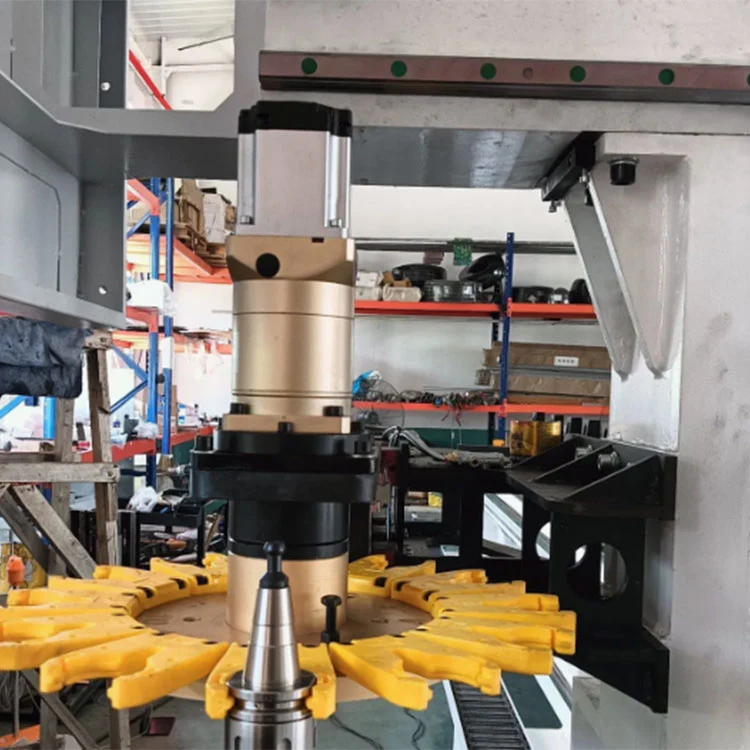

• การเลื่อยและการกัดแบบผสมผสาน:แม็กกาซีนเครื่องมือที่มี 12 ตำแหน่งและฐานใบเลื่อยที่อยู่ติดกัน (Φ400มม.) จะสลับระหว่างดอกเอ็นมิลล์ สว่าน ดอกต๊าป และเลื่อยวงเดือนโดยอัตโนมัติเพื่อการตัดตามความยาวและการบากภายในโปรแกรมเดียว
• แกนหมุน HSD:มอเตอร์ระบายความร้อนด้วยอากาศขนาด 12kW หรือ 15kW ให้ความเร็วตั้งแต่ 0 ถึง 18000 รอบต่อนาที เหมาะสำหรับอลูมิเนียมอัลลอยด์และโปรไฟล์เหล็กผนังบาง
• ความแม่นยำและการทำซ้ำ:ตัวนำทางเชิงเส้นตรงและบอลสกรูที่ขับเคลื่อนด้วยเซอร์โวให้การวางตำแหน่ง ±0.01 มม. และความสามารถในการทำซ้ำ ±0.005 มม. เป็นไปตามพิกัดความเผื่อของข้อต่อที่แน่นหนาซึ่งจำเป็นสำหรับผนังม่านแบบแยกส่วน
• การทำงานของลูกตุ้ม:การควบคุมรองรับโหมดลูกตุ้ม — การตัดเฉือนชิ้นงานชิ้นหนึ่งในขณะที่ผู้ปฏิบัติงานโหลดชิ้นงานอีกชิ้นบนโซนฟิกซ์เจอร์ที่แยกจากกัน ช่วยลดเวลาไม่ได้ใช้งาน

ข้อมูลจำเพาะทางเทคนิค

มันทำงานอย่างไร

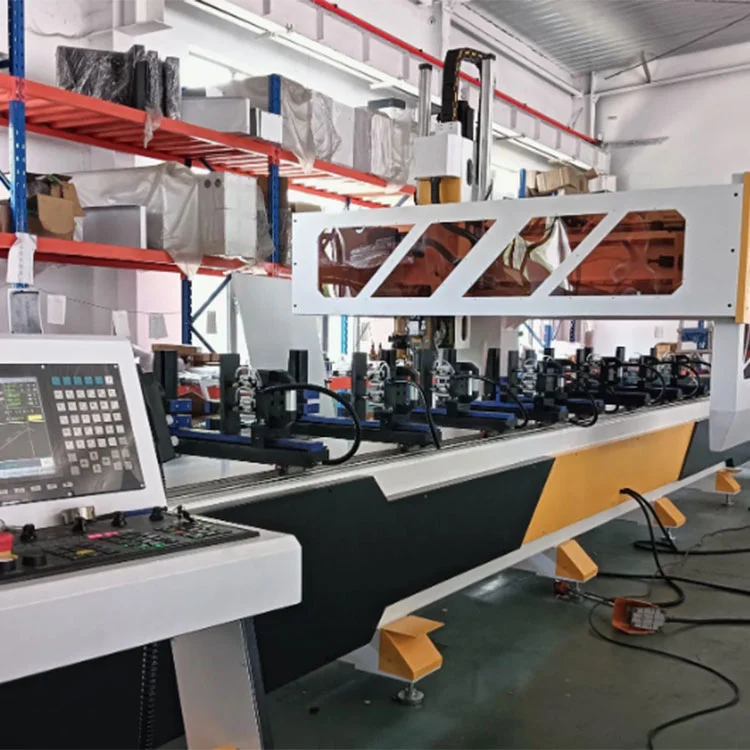

ที่เครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านทำงานโดยมีโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้เหนือโต๊ะทำงานแบบตายตัว ผู้ปฏิบัติงานวางการอัดขึ้นรูปอะลูมิเนียมลงบนโต๊ะ และเปิดใช้งานระบบจับยึดแบบนิวแมติกหรือไฮดรอลิก โปรแกรม G-code ที่เขียนไว้ล่วงหน้าจะถูกโหลดผ่านตัวควบคุม Siemens หรือ OSAI โครงสำหรับตั้งสิ่งของจะเคลื่อนที่ไปตามแกน X ไปยังตำแหน่งการตัดเฉือนแรก และหัว 5 แกนจะส่งสปินเดิลไปยังมุมที่ต้องการ RTCP จะชดเชยการชดเชยความยาวของเครื่องมือโดยอัตโนมัติระหว่างการเคลื่อนที่แบบหมุน ดังนั้นปลายเครื่องมือจะเคลื่อนไปตามเส้นทางที่ตั้งโปรแกรมไว้อย่างแม่นยำ การดำเนินการต่างๆ เช่น การเจาะ การกัด การต๊าป และการเลื่อย จะดำเนินการบนหลายหน้าโดยไม่ต้องคลายการจับยึดโปรไฟล์ เมื่อลำดับการตัดเฉือนเสร็จสิ้นที่โซนหนึ่ง โครงสำหรับตั้งสิ่งของจะเคลื่อนที่ไปยังจุดถัดไป หรือเครื่องจักรเข้าสู่โหมดลูกตุ้ม ช่วยให้ผู้ปฏิบัติงานขนถ่ายชิ้นส่วนที่เสร็จแล้วและโหลดชิ้นใหม่ในขณะที่การตัดเฉือนดำเนินต่อไปบนฟิกซ์เจอร์ที่อยู่ติดกัน เศษจะถูกเอาออกโดยสายพานลำเลียงแบบรวม

ขอบเขตการใช้งานหลัก

การใช้งานทั่วไปสำหรับเครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านรวม:

1. โครงผนังม่านอะลูมิเนียมแบบแยกชิ้นสำหรับอาคารสูง
2. การอัดขึ้นรูปส่วนหน้ากระจกแบบกรอบซ่อนและกรอบเปลือย
3. ข้อต่อมุมผนังม่านและโปรไฟล์ส่วนหน้าอาคารที่มีรูปทรงพิเศษ
4. ห้องอาบแดด สกายไลท์ และโปรไฟล์ประตูและหน้าต่างอะลูมิเนียมขนาดใหญ่
5. ขายึดอะลูมิเนียมติดผนังม่านกระจกแบบจุดรองรับ
6. ซุ้มอลูมิเนียมอุตสาหกรรมและโปรไฟล์ผนังเหล็กตกแต่ง
7. โปรไฟล์อะลูมิเนียมน้ำหนักเบาสำหรับการบินและอวกาศ (รองรับข้ามอุตสาหกรรม)

วัตถุดิบที่เหมาะสม: อะลูมิเนียมอัลลอยด์ 6063, การอัดขึ้นรูปกลวง, อะลูมิเนียมตัน, เหล็กผนังบาง, โปรไฟล์สถาปัตยกรรม PVC

คำถามที่พบบ่อย

ถาม: วิธีใช้เครื่องของคุณ?

ตอบ: ทุกเครื่องผ่านการทดสอบและปรับแต่งจากโรงงานก่อนจัดส่ง มีคู่มือวิดีโอที่ครอบคลุมและเอกสารประกอบที่เป็นลายลักษณ์อักษร การสนับสนุนระยะไกลยังมีให้สำหรับคำถามในการตั้งค่าและการแก้ไขปัญหา

ถาม: เวลาในการจัดส่งคืออะไร?

ตอบ: โดยทั่วไปการผลิตจะใช้เวลา 15-25 วันทำการหลังจากได้รับเงินมัดจำ

ถาม: เงื่อนไขการชำระเงินคืออะไร?

A: T/T เงินฝาก 30% เมื่อยืนยันการสั่งซื้อ และยอดคงเหลือ 70% ก่อนจัดส่ง

ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?

ตอบ: Lebulang Machine เป็นผู้ผลิตที่มีโรงงานผลิตของตนเองในเมืองจี่หนาน ประเทศจีน นอกจากนี้เรายังจัดหาอุปกรณ์ประตูและหน้าต่างเสริมสำหรับบริการแบบครบวงจรอีกด้วย

ถาม: ความสามารถของคุณในการประชุมเชิงปฏิบัติการของคุณเป็นอย่างไร?

ตอบ: กำลังการผลิตประจำปีของเราเกิน 800 ชิ้นของเครื่องจักร
