เครื่องจีบมุมสี่หัว CNC

คุณสมบัติหลัก

• การจีบพร้อมกันสี่หัว:ที่เครื่องจีบมุมสี่หัว CNCทำให้มุมทั้งสี่ของเฟรมเสร็จสมบูรณ์ในรอบการกดครั้งเดียว ซึ่งช่วยลดเวลาในการจัดการเมื่อเทียบกับทางเลือกแบบหัวเดียวหรือสองหัว โดยที่เฟรมจะต้องถูกเปลี่ยนตำแหน่งและยึดใหม่สำหรับแต่ละมุมแต่ละคู่
• ตำแหน่งเซอร์โว CNC:หัวย้ำแต่ละอันถูกวางตำแหน่งโดยเซอร์โวมอเตอร์ที่ขับเคลื่อนบอลสกรู ผู้ปฏิบัติงานเลือกขนาดเฟรมบนหน้าจอสัมผัส และส่วนหัวจะเลื่อนไปยังตำแหน่งที่ต้องการโดยอัตโนมัติ ระบบเดียวกันจะจัดเก็บสูตรเฟรมหลายสูตร ความแม่นยำในการกำหนดตำแหน่งซ้ำจะระบุไว้ที่ ±0.1 มม. โดยมีข้อผิดพลาดในแนวทแยงโดยทั่วไปอยู่ภายใน 1 มม. และข้อผิดพลาดของตะเข็บต่ำกว่า 0.15 มม. ภายใต้โปรไฟล์ที่เตรียมไว้อย่างเหมาะสม
• ช่วงขนาดเฟรม:เครื่องจักรรองรับเฟรมที่มีความสูงตั้งแต่ 550 × 550 มม. จนถึงความสูง 1800 มม. และความกว้าง 3000 มม. ครอบคลุมขนาดกรอบหน้าต่างและประตูอะลูมิเนียมส่วนใหญ่ที่พบในการผลิตในที่พักอาศัยและเชิงพาณิชย์
• ระบบการจีบแบบไฮดรอลิก:แต่ละหัวขับเคลื่อนด้วยกระบอกไฮดรอลิกที่มีแรงดันน้ำมันพิกัด 15 MPa และแรงย้ำรวม 48 kN วงจรไฮดรอลิกใช้ลำดับความดันสูง-ต่ำสองขั้นตอน: การเคลื่อนตัวอย่างรวดเร็วจะช่วยลดเวลารอบการทำงาน ในขณะที่การยึดแรงดันสูงที่ปลายจังหวะทำให้แน่ใจได้ว่าการเชื่อมต่อเข้ามุมที่แน่นหนา
• ที่หนีบเคลื่อนย้ายด้วยลม:ชุดจับยึดจะเคลื่อนที่ไปข้างหน้าโดยอัตโนมัติสำหรับการโหลดเฟรม และหดกลับหลังจากการย้ำเพื่อขนถ่าย แรงจับยึดถูกใช้จากสองทิศทางเพื่อยึดโปรไฟล์ให้อยู่ในตำแหน่ง และลดความเสี่ยงของการเสียรูประหว่างจังหวะการกด

ข้อมูลจำเพาะทางเทคนิค

มันทำงานอย่างไร

ที่เครื่องจีบมุมสี่หัว CNCทำงานตามลำดับที่เริ่มต้นด้วยการป้อนขนาดเฟรมบนหน้าจอสัมผัส หัวย้ำทั้งสี่หัว ซึ่งแต่ละหัวติดตั้งอยู่บนแกนบอลสกรูที่ขับเคลื่อนด้วยเซอร์โว จะเคลื่อนไปยังตำแหน่งที่ตั้งโปรแกรมไว้โดยอัตโนมัติ ผู้ปฏิบัติงานวางโปรไฟล์อะลูมิเนียมที่ตัดและเตรียมไว้แล้วลงในอุปกรณ์จับยึด แคลมป์แบบนิวแมติกทำหน้าที่ยึดโปรไฟล์ให้อยู่กับที่ โดยออกแรงกดจากทิศทางทั้งแนวตั้งและแนวนอน เมื่อจับยึดแล้ว วงจรไฮดรอลิกจะเริ่มทำงานในสองขั้นตอน: การเคลื่อนอย่างรวดเร็วด้วยแรงดันต่ำจะทำให้เครื่องมือย้ำแตะกับมุมโปรไฟล์ และการยึดด้วยแรงดันสูงจะใช้แรงย้ำ 48 kN เต็มเพื่อทำให้ข้อต่อมุมสมบูรณ์ หลังจากเวลาค้าง แคลมป์จะคลายออก เครื่องมือย้ำจะหดกลับ และสามารถถอดเฟรมที่เสร็จแล้วออกได้ มุมทั้งสี่เสร็จสมบูรณ์ในรอบเดียว ดังนั้นจึงไม่จำเป็นต้องเปลี่ยนตำแหน่งเฟรม

ส่วนประกอบสำคัญ

• เซอร์โวมอเตอร์และบอลสกรู:หัวทั้งสี่แต่ละหัวถูกวางตำแหน่งแยกกันโดยเซอร์โวมอเตอร์ AC ควบคู่กับบอลสกรูที่มีความแม่นยำ การจัดเรียงนี้ให้ความสามารถในการทำซ้ำ ±0.1 มม. และช่วยให้สามารถเปลี่ยนตำแหน่งหัวสำหรับขนาดเฟรมที่แตกต่างกันได้โดยไม่ต้องปรับด้วยตนเอง
• หน่วยพลังงานไฮดรอลิก:ถังขนาด 60 ลิตรจ่ายน้ำมันให้กับกระบอกสูบไฮดรอลิก 4 กระบอกผ่านท่อร่วมพร้อมวาล์วควบคุมแรงดัน PLC จัดการลำดับสองขั้นตอนความดันสูง-ต่ำผ่านโซลินอยด์วาล์ว

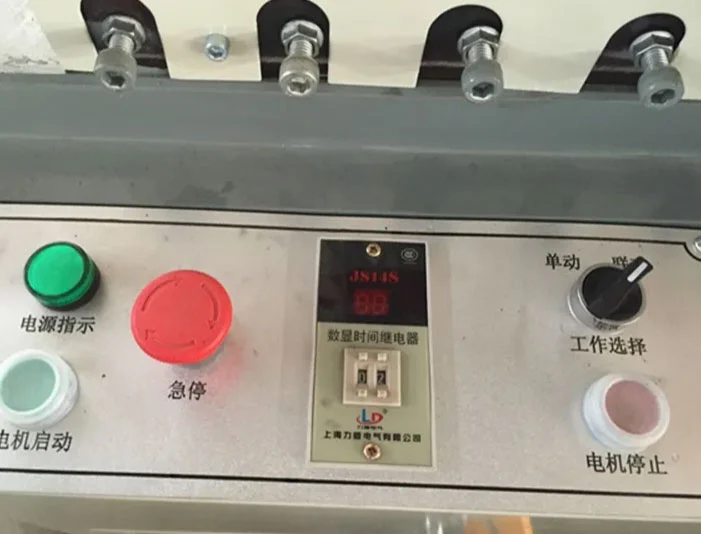

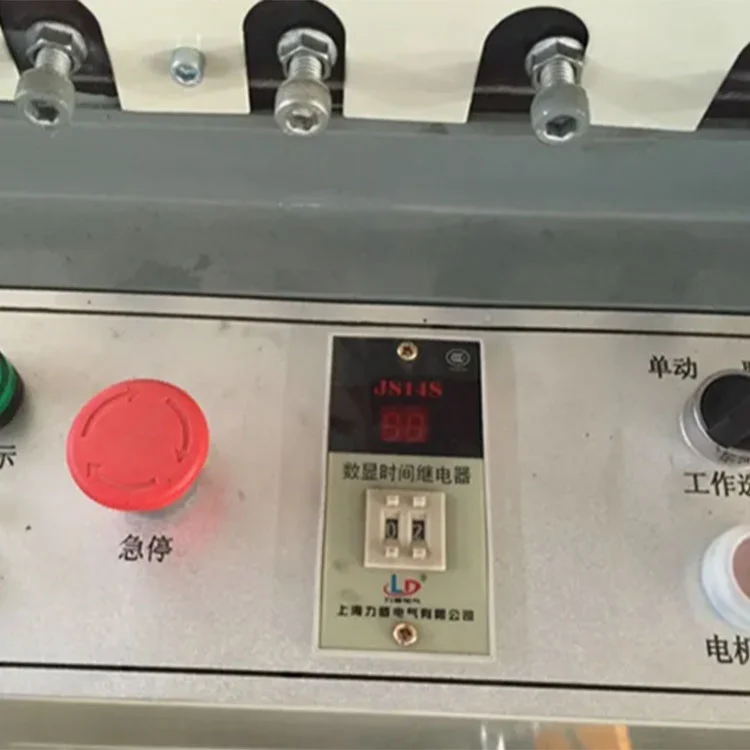

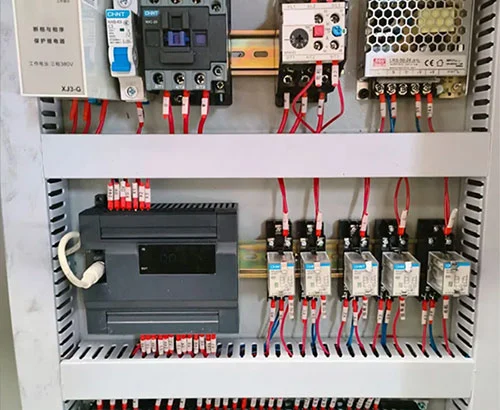

• หน้าจอสัมผัสและ PLC:หน้าจอสัมผัสอุตสาหกรรมจะแสดงการตั้งค่าขนาดเฟรม โปรแกรมที่จัดเก็บ ตัวนับการผลิต และข้อความแจ้งเตือน สูตรพารามิเตอร์สำหรับขนาดเฟรมที่ผลิตโดยทั่วไปสามารถบันทึกและเรียกคืนได้

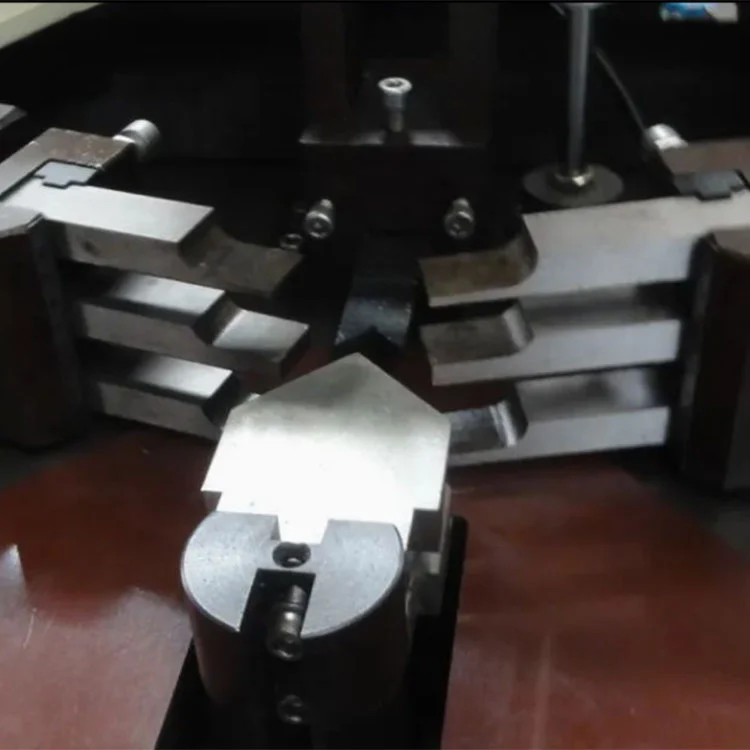

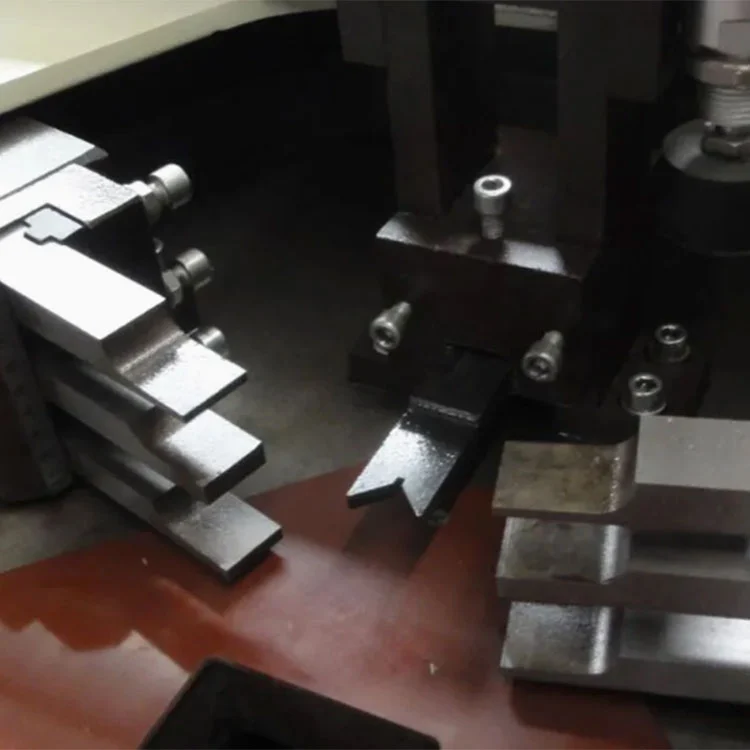

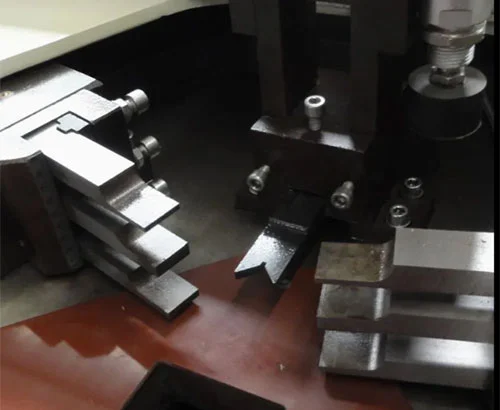

• เครื่องมือการจีบ:มีดย้ำเหล็กชุบแข็งได้รับการตัดเฉือนเพื่อให้เข้ากับรูปทรงของโปรไฟล์ สามารถเปลี่ยนชุดเครื่องมือสำหรับหน้าตัดโปรไฟล์ต่างๆ ได้ มีดสามารถปรับความลึกและการจัดตำแหน่งได้

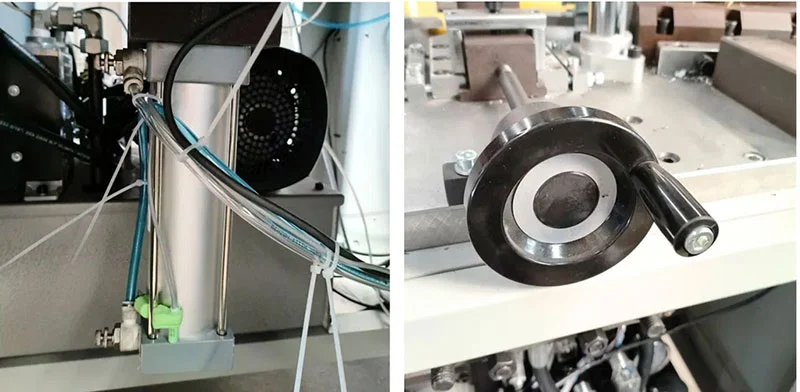

• ระบบหนีบนิวเมติก:แคลมป์จะเลื่อนไปข้างหน้าและถอยกลับบนเส้นบอกแนว แรงจับยึดมาจากกระบอกสูบนิวแมติกที่มีการควบคุมแรงดันที่ 0.5–0.8 MPa การออกแบบการจับยึดแบบสองทิศทางใช้แรงจากทั้งสองด้านเพื่อทำให้โปรไฟล์มีความเสถียรในระหว่างการย้ำ

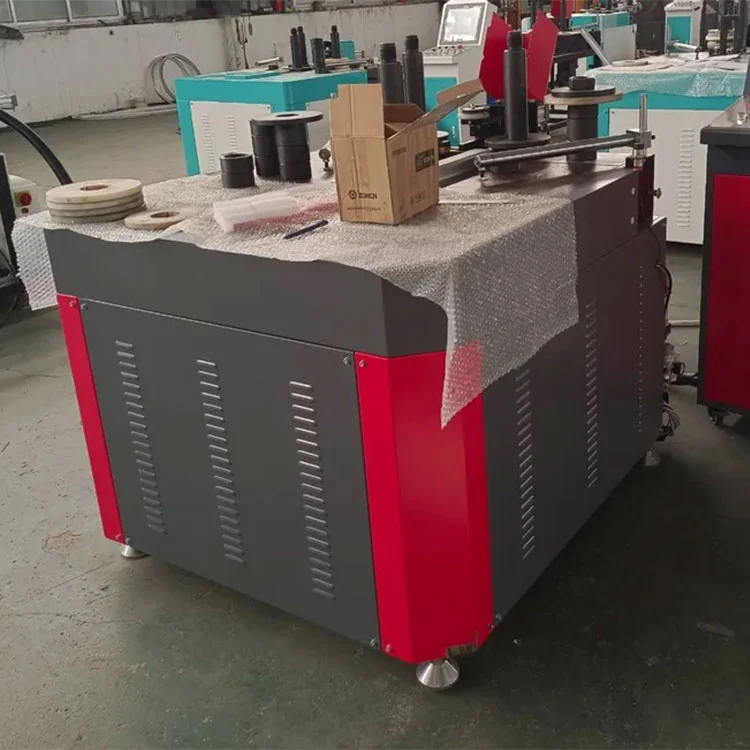

• โครงเครื่อง:โครงสร้างเหล็กเชื่อมรองรับหัวที่ขยับได้ 4 หัวและโต๊ะทำงานส่วนกลางแบบตายตัว เฟรมได้รับการออกแบบให้ต้านทานแรงปฏิกิริยาที่เกิดขึ้นระหว่างการย้ำและรักษาการจัดตำแหน่งส่วนหัวไว้เมื่อเวลาผ่านไป

สถานการณ์การใช้งาน

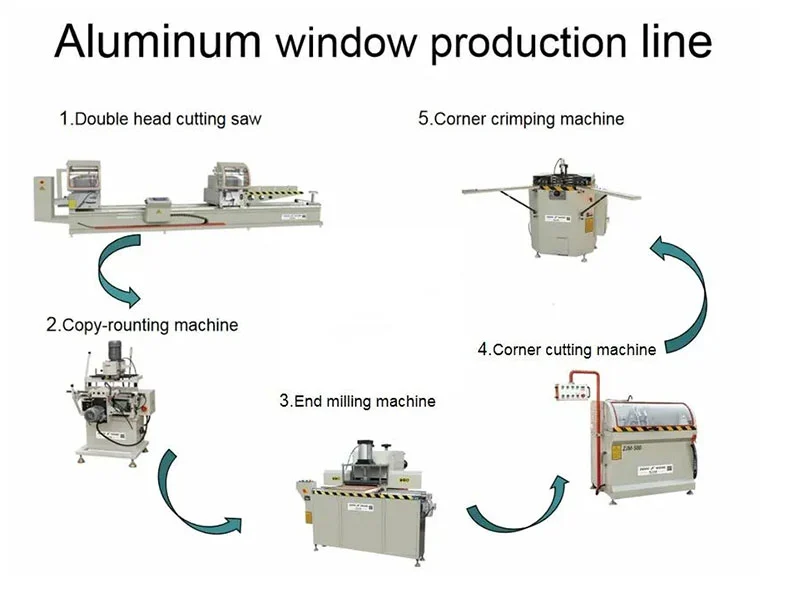

การผลิตหน้าต่างอลูมิเนียม

การจีบบานหน้าต่าง บานเลื่อน และกรอบหน้าต่างฉนวนกันความร้อน

การผลิตประตูอลูมิเนียม

งานประกอบเข้ามุมประตูทางเข้า ประตูระเบียง ประตูอลูมิเนียมกันไฟ และวงกบประตูอลูมิเนียมภายใน

ผนังม่านและโปรไฟล์อาคาร

การย้ำมุม 90° ของท่อนอะลูมิเนียม วงกบท้าย และโปรไฟล์ส่วนหน้า

การผลิตปริมาณมาก

ใช้ในโรงงานประตูและหน้าต่างอะลูมิเนียมขนาดกลางและใหญ่ ซึ่งการทำมุมทั้งสี่ด้านในรอบเดียวจะช่วยลดเวลาการประมวลผลต่อเฟรม และรองรับผลผลิตรายวันที่สูงขึ้น

ผู้ผลิตและการรับประกัน

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานในฐานะ Lebulang Machine ได้ผลิตอุปกรณ์การประมวลผลประตูและหน้าต่างอะลูมิเนียมและ PVC ที่โรงงานจี่หนานมาตั้งแต่ปี 1996 บริษัทบริหารจัดการด้านการวิจัยและพัฒนา การตัดเฉือน การประกอบ การทดสอบ และการขายภายในบริษัท ที่เครื่องจีบมุมสี่หัว CNCถูกสร้างขึ้นภายใต้ระบบบูรณาการนี้และจัดหาโรงงานโดยตรงพร้อมการรับรอง CE และ ISO 9001 การรับประกันหนึ่งปีครอบคลุมถึงโครงสร้างหลัก รวมการสนับสนุนทางเทคนิคระยะไกล รวมถึงการวินิจฉัยวิดีโอและคำแนะนำการใช้งาน ชิ้นส่วนอะไหล่ เช่น มีดย้ำ ซีล และองค์ประกอบตัวกรอง มีอยู่ในสต็อกและสามารถสั่งซื้อแยกต่างหากได้ สามารถจัดเตรียมการติดตั้งและการว่าจ้างถึงสถานที่ได้โดยมีค่าใช้จ่ายเพิ่มเติม

คำถามที่พบบ่อย

คำถามที่ 1: CLM4S ย่อมาจากอะไร

A: เครื่อง CNC Corner เซอร์โว 4 หัว "4" หมายถึงหัวย้ำสี่หัวที่เป็นอิสระ

Q2: ขนาดเฟรมสูงสุดที่เครื่องสามารถรองรับได้คือเท่าไร?

ตอบ: โครงสร้างมาตรฐานรองรับเฟรมที่มีความสูงสูงสุด 1,800 มม. x กว้าง 3,000 มม. ขนาดที่ไม่ได้มาตรฐานสามารถพูดคุยได้ในเวลาที่สั่งซื้อ

คำถามที่ 3: เครื่องนี้ใช้งานยากสำหรับคนทำงานใหม่หรือไม่?

ตอบ: การทำงานทำได้ผ่านหน้าจอสัมผัสพร้อมโปรแกรมเฟรมที่เก็บไว้ มีคู่มือภาษาอังกฤษและวิดีโอการฝึกอบรมให้ ผู้ปฏิบัติงานส่วนใหญ่เรียนรู้กิจวัตรประจำวันภายในหนึ่งถึงสองวันทำการ

Q4: มีเงื่อนไขการชำระเงินและการจัดส่งประเภทใดบ้าง?

ตอบ: สามารถชำระเงินโดย T/T หรือ L/C ในสกุลเงินหลัก ได้แก่ USD, EUR และ GBP เงื่อนไขการจัดส่งมาตรฐานคือ FOB ชิงเต่าหรือจี่หนาน นอกจากนี้ยังยอมรับ CFR, CIF และ EXW ขึ้นอยู่กับปลายทางการจัดส่ง

คำถามที่ 5: สามารถปรับแต่งเครื่องมือย้ำสำหรับโปรไฟล์เฉพาะได้หรือไม่

ตอบ: ได้ สามารถใช้มีดย้ำเพื่อให้ตรงกับหน้าตัดโปรไฟล์ของลูกค้าได้ จำเป็นต้องมีตัวอย่างโปรไฟล์หรือแบบร่างในระหว่างขั้นตอนการสั่งซื้อเพื่อผลิตชุดเครื่องมือที่ถูกต้อง
