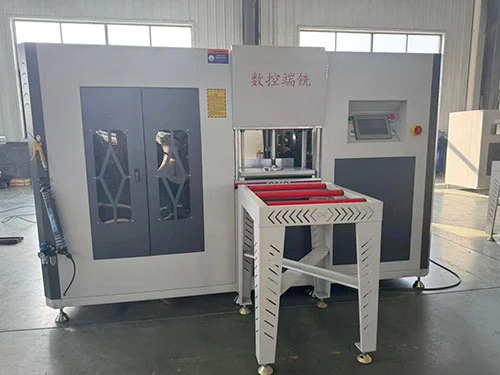

สายการผลิตอลูมิเนียมแบ่งความร้อนของมิลเลอร์แบบ Dual Cut 4 + 2 แกน

สายการผลิตอลูมิเนียมโปรไฟล์หักด้วยความร้อนแบบตัดสองครั้ง 4+2 เพลานี้ผลิตโดย Lebulang Machine ที่โรงงานในเมืองจี่หนาน ประเทศจีน บริษัทได้ผลิตอุปกรณ์ประตูหน้าต่างอลูมิเนียมอัลลอยด์มาตั้งแต่ปี 2539 และสายการผลิตจำหน่ายโดยตรงจากโรงงาน ยอมรับการกำหนดค่า OEM/ODM แล้ว ดอกเอ็นมิลเลอร์นี้ได้รับการออกแบบมาเพื่อการผลิตโปรไฟล์ตัวแยกความร้อนในปริมาณมาก โดยใช้สปินเดิลอิสระสองตัวที่ตัดได้ทั้งสองทิศทางโดยไม่มีระยะเคลื่อนตัวกลับที่ไม่ได้ใช้งาน ระบบ CNC 4+2 แกนวางตำแหน่งสปินเดิลและเปลี่ยนการวางแนวระหว่าง 0° ถึง 90° โดยอัตโนมัติ ฐานเหล็กหล่อ รางนำเชิงเส้นตรง และไดรฟ์บอลสกรูรักษาความแม่นยำของตำแหน่งภายใน ±0.02 มม. และหน้าจอสัมผัสขนาด 7 นิ้วพร้อมโปรแกรมที่โหลดไว้ล่วงหน้าจะจัดการการตั้งค่า

สายการผลิตอลูมิเนียมแบ่งความร้อนของมิลเลอร์แบบ Dual Cut 4 + 2 แกน

• ระบบตัดคู่:สปินเดิลอิสระสองตัว เดินหน้าหนึ่งตัวและถอยหลังหนึ่งตัว ช่วยให้สามารถตัดได้ทั้งสองทิศทางตามแนวโปรไฟล์ รอบการกัดไม่จำเป็นต้องใช้จังหวะกลับรอบเดินเบา ซึ่งจะช่วยลดเวลารอบโดยรวมเมื่อเทียบกับเครื่องจักรที่มีสปินเดิลเดี่ยวที่ตัดในทิศทางเดียวเท่านั้น
• การควบคุมซีเอ็นซี 4+2 แกน:แกนเซอร์โวสี่แกนจัดการการป้อนและการวางตำแหน่งโปรไฟล์เชิงเส้น แกนหมุนเพิ่มเติมอีกสองแกนจะสลับสปินเดิลระหว่าง 0° ถึง 90° โดยอัตโนมัติ เค้าโครงนี้ช่วยให้สามารถทำการกัดเอ็นด์ การตัดเดือย และการทำรอยบากบนด้ามด้าม ด้ามเสริมแรง และโปรไฟล์เฟรมโดยไม่ต้องเปลี่ยนเครื่องมือด้วยตนเอง
• ความเข้ากันได้ของอะลูมิเนียมตัวแบ่งความร้อน:รูปทรงของเครื่องตัดและการจัดเรียงตัวจับยึดได้รับการออกแบบสำหรับโปรไฟล์แบ่งตามอุณหภูมิ โดยที่แถบฉนวนจะต้องไม่บุบสลาย และพื้นผิวที่กัดแล้วจะต้องมีข้อต่อที่แน่นหนาเพื่อประสิทธิภาพการระบายความร้อนที่ดีในส่วนประกอบหน้าต่างหรือประตูที่เสร็จแล้ว

สายการผลิตอลูมิเนียมแบ่งความร้อนของมิลเลอร์แบบ Dual Cut 4 + 2 แกน

• ความแม่นยำและเสถียรภาพ:ฐานเครื่องจักรเป็นเหล็กหล่อ ให้แรงสั่นสะเทือนที่ชื้นระหว่างการกัด รางนำทางเชิงเส้นตรงและระบบขับเคลื่อนบอลสกรูบนแกนกำหนดตำแหน่งรักษาความสามารถในการทำซ้ำได้ภายใน ±0.02 มม. ภายใต้การทำงานที่สม่ำเสมอ ปากกาจับแบบนิวแมติกพร้อมปากจับแบบยางช่วยยึดโปรไฟล์ไว้อย่างแน่นหนาโดยไม่ทำเครื่องหมายพื้นผิว

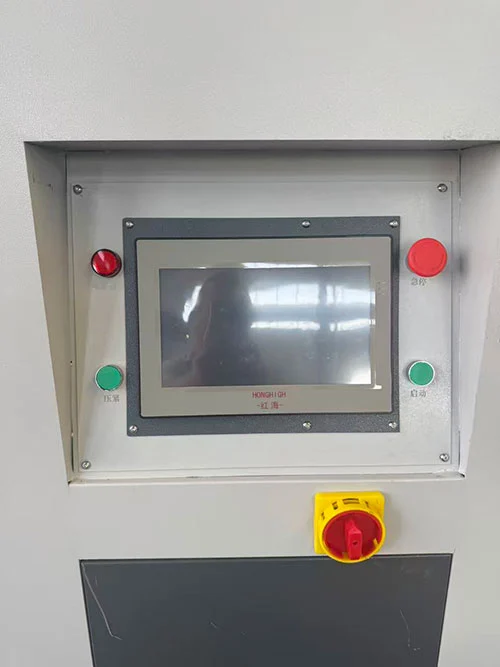

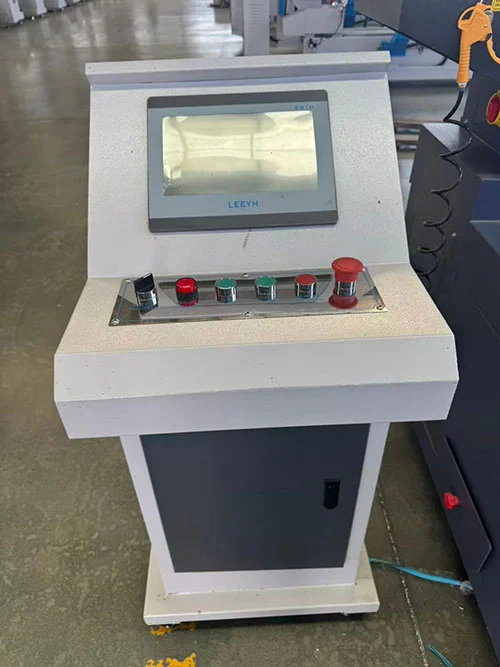

• การทำงานและการเขียนโปรแกรม:อินเทอร์เฟซหน้าจอสัมผัสขนาด 7 นิ้ว (ระบบ ESTUN หรือ Schneider CNC) จัดเก็บโปรแกรมโปรไฟล์ที่ใช้กันทั่วไป ผู้ปฏิบัติงานสามารถเรียกคืนค่าที่ตั้งไว้ล่วงหน้าหรือป้อนขนาดใหม่ได้โดยตรง ฟังก์ชันการสแกนโค้ด QR ที่เป็นตัวเลือกสามารถโหลดโปรแกรมการตัดเฉือนที่เกี่ยวข้องได้โดยอัตโนมัติ ซึ่งช่วยลดเวลาการตั้งค่าและโอกาสที่จะเกิดข้อผิดพลาดในการป้อนข้อมูล

การประยุกต์ใช้สายการผลิตอลูมิเนียมแบ่งความร้อนแบบ Dual Cut 4 + 2 แกน End Miller

• เครื่องทำลายประตูอลูมิเนียมและบานหน้าต่าง / เครื่องกัดท้ายวงกบท้ายด้วยความร้อน
• การประมวลผลเดือยและร่องโปรไฟล์ของเฟรมและสายสะพาย
• การตัดเฉือนผิวหน้าโปรไฟล์อลูมิเนียมผนังม่าน
• สายการผลิตหน้าต่างอะลูมิเนียมปริมาณมาก

มันทำงานอย่างไร

ที่สายการผลิตอลูมิเนียมแบ่งความร้อนของมิลเลอร์แบบ Dual Cut 4 + 2 แกนทำงานโดยผู้ปฏิบัติงานโหลดโปรไฟล์อะลูมิเนียมแบ่งความร้อนลงในแคลมป์นิวแมติก การควบคุม CNC แบบ 4+2 แกนจะวางตำแหน่งสปินเดิลในมุมที่เหมาะสม (0° หรือ 90°) และเคลื่อนไปตามแกนเชิงเส้นตรงเพื่อกัดส่วนปลายของโปรไฟล์ สปินเดิลหนึ่งตัดในการกลึงไปข้างหน้า และสปินเดิลที่สองซึ่งหมุนไปในทิศทางตรงกันข้าม จะทำการตัดบนการส่งกลับให้เสร็จสิ้น หรือทั้งสองอย่างสามารถตัดเฉือนหน้าต่างๆ พร้อมกันได้ ขึ้นอยู่กับโปรแกรม ความลึกของการกัด ความยาวเดือย และขนาดร่องได้รับการตั้งค่าผ่านหน้าจอสัมผัส การทำงานแบบตัดคู่หมายความว่าสปินเดิลจะถูกยึดไว้ตลอดรอบ และโปรไฟล์ก็พร้อมสำหรับขั้นตอนการประมวลผลถัดไปเมื่อคลายแคลมป์แล้ว

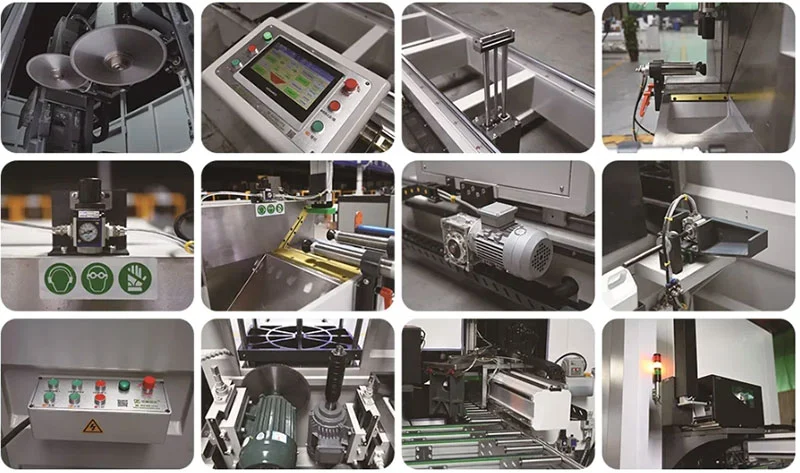

ส่วนประกอบสำคัญ

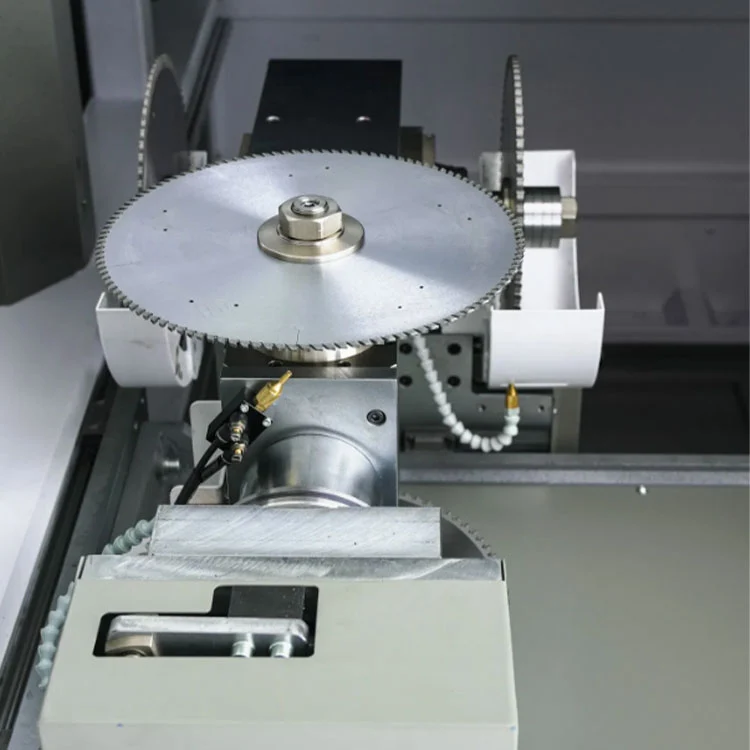

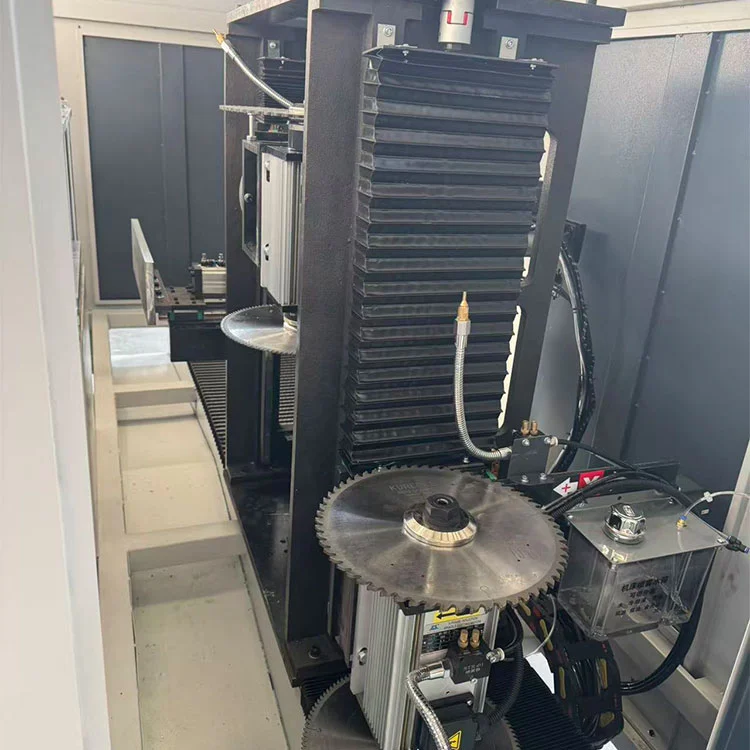

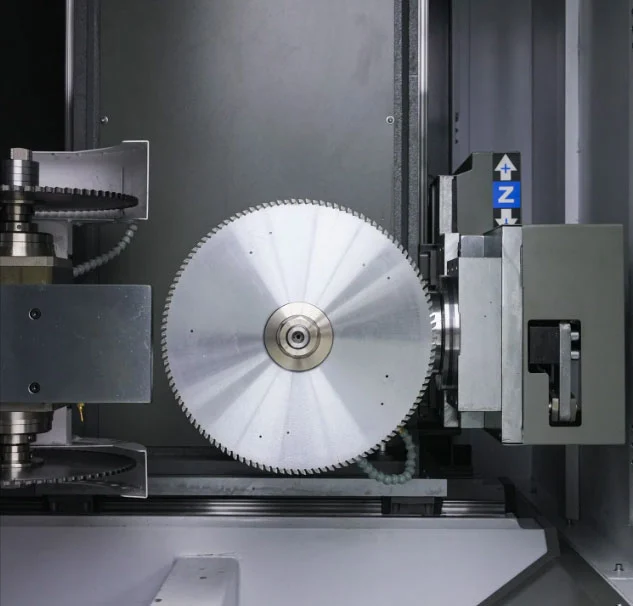

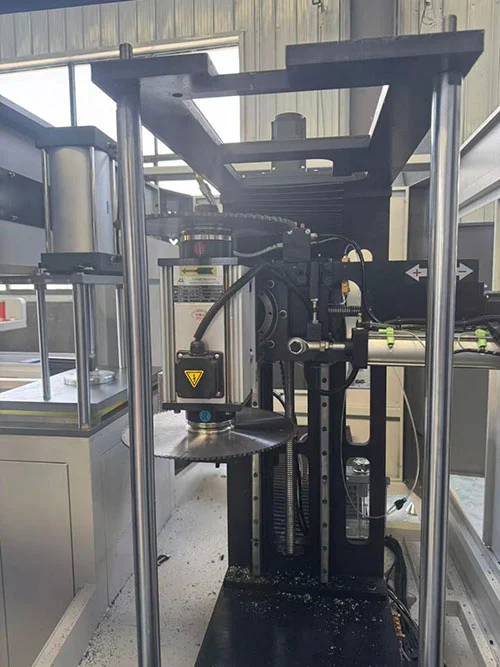

• แกนหมุนคู่ (2×3kW):มอเตอร์สปินเดิลแต่ละตัวให้กำลัง 3kW ที่ 2800rpm และรับหัวกัดตั้งแต่ φ230มม. ถึง φ350มม. สปินเดิลหนึ่งถูกกำหนดไว้สำหรับการหมุนตามเข็มนาฬิกา และอีกสปินเดิลสำหรับหมุนทวนเข็มนาฬิกา ทำให้สามารถตัดแบบสองทิศทางได้โดยไม่ต้องเปลี่ยนตำแหน่ง

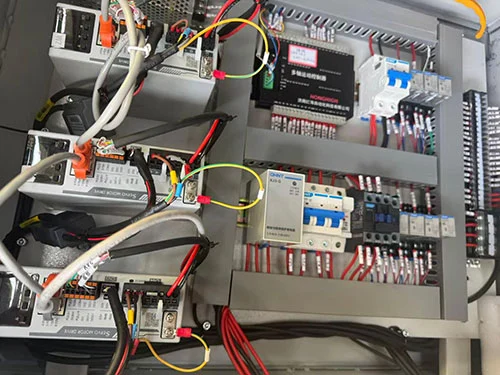

• ระบบซีเอ็นซี 4+2 แกน:ตัวควบคุม CNC (ESTUN หรือ Schneider) ประสานแกนเซอร์โวเชิงเส้นสี่แกน (การป้อนโปรไฟล์และการวางตำแหน่งเครื่องมือ) และแกนหมุนสองแกน (การสลับมุมสปินเดิล) สามารถโหลดโปรแกรมผ่าน USB, หน้าจอสัมผัส หรือเครื่องสแกนรหัส QR ซึ่งเป็นอุปกรณ์เสริม
• ฐานเหล็กหล่อและรางนำเชิงเส้นตรง:เตียงเหล็กหล่อหนาช่วยให้วางรากฐานที่มั่นคง รางนำทางเชิงเส้นตรงและบอลสกรูที่แม่นยำช่วยให้การเคลื่อนที่ของแกนราบรื่นและแม่นยำโดยมีระยะฟันเฟืองน้อยที่สุด
• การหนีบด้วยลมพร้อมตัวป้องกันยาง:แคลมป์ยึดโปรไฟล์ไว้อย่างแน่นหนาระหว่างการกัด พื้นผิวสัมผัสถูกติดตั้งด้วยแผ่นยางเพื่อป้องกันรอยขีดข่วนและการเสียรูปของอะลูมิเนียมบนพื้นผิว
• ช่องดูดฝุ่น:จุดเชื่อมต่อสำหรับระบบดูดฝุ่นช่วยให้พื้นที่ทำงานปราศจากเศษอะลูมิเนียมระหว่างการทำงานต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

• แหล่งจ่ายไฟ: 380V / 50Hz / 3Ph
• กำลังทั้งหมด: 8.8 kW (มอเตอร์แกนหมุน 2 × 3 kW + เซอร์โวไดรฟ์)
• ความเร็วแกนหมุน: 2800 รอบต่อนาที
• เส้นผ่านศูนย์กลางของหัวกัด: φ230--φ350มม. (ปรับแต่งได้)
• ความดันอากาศทำงาน: 0.5--0.8 MPa
• ความลึกของการกัดสูงสุด: 80 มม
• ขนาดโปรไฟล์สูงสุด: กว้าง ≤120 มม. สูง ≤150 มม
• ขนาดเครื่อง: 1700 × 800 × 1500 มม
• น้ำหนัก: อยู่ที่ 450 กก

โรงงานและหลังการขาย

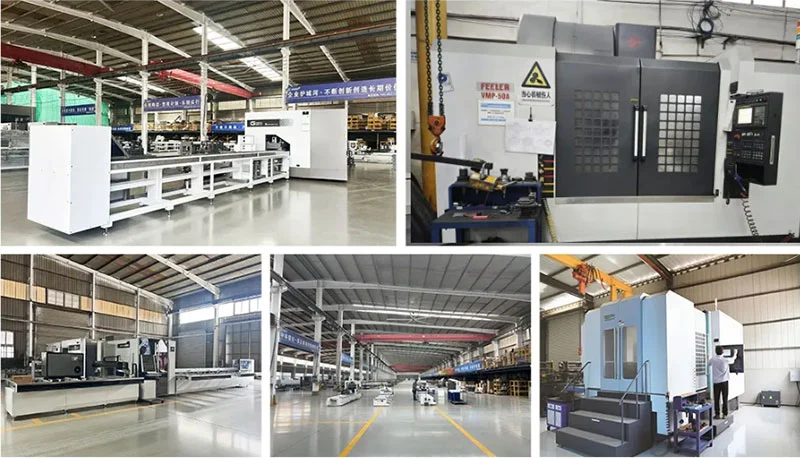

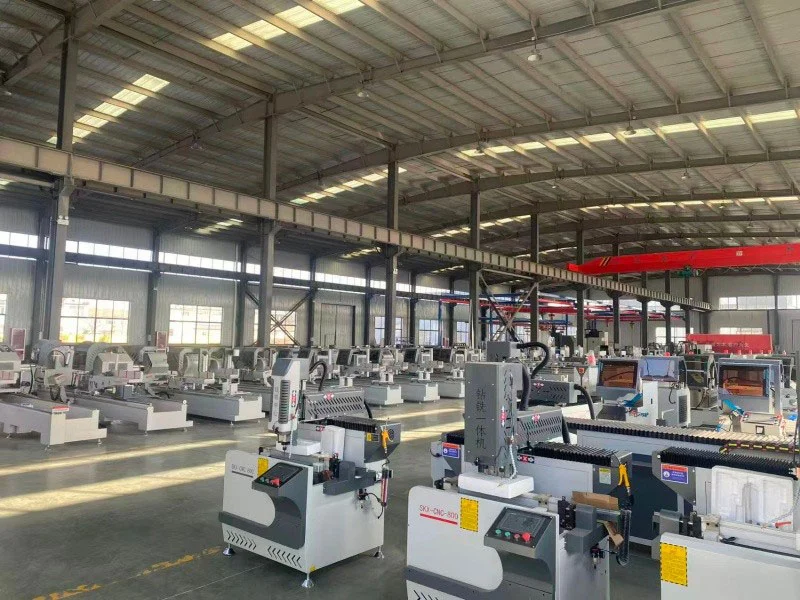

Lebulang Machine ดำเนินการไซต์การผลิตที่จี่หนานมาตั้งแต่ปี 1996 โดยผลิตเครื่องจักรแปรรูปหน้าต่าง ประตู และเครื่องโปรไฟล์ ที่สายการผลิตอลูมิเนียมแบ่งความร้อนของมิลเลอร์แบบ Dual Cut 4 + 2 แกนส่งตรงจากโรงงานพร้อมใบรับรอง CE และ ISO การรับประกันโครงสร้างหนึ่งปีเป็นมาตรฐาน รวมคำแนะนำในการติดตั้งระยะไกล สื่อการฝึกอบรม และการสนับสนุนออนไลน์ไว้โดยไม่เสียค่าใช้จ่าย วัสดุสิ้นเปลือง เช่น เครื่องตัด ขากรรไกร ซีล จะถูกเก็บไว้ในสต๊อก สามารถจัดเตรียมการทดสอบการใช้งานนอกสถานที่ได้

คำถามที่พบบ่อย

ถาม: อุปกรณ์ของคุณสามารถรองรับทั้งโปรไฟล์หน้าต่าง/ประตู และโปรไฟล์ผนังม่านอะลูมิเนียมได้หรือไม่

ก. ใช่. โรงงานของเราผลิตเครื่องจักรอัจฉริยะสำหรับการผลิตประตู หน้าต่าง และผนังม่าน ตัวอย่างเช่น เวิร์กสเตชัน G20/G50 รองรับการตัดเฉือนแบบเต็มกระบวนการ ในขณะที่เลื่อยแบรนด์ Lebulang ของเราตัดโปรไฟล์เป็นมุมตั้งแต่ 45° ถึง 135° เราแนะนำอุปกรณ์ตามความต้องการในการผลิตเฉพาะของคุณ

ถาม: การดำเนินการซับซ้อนหรือไม่? ฉันต้องการแรงงานที่มีทักษะจำนวนมากหรือไม่?

ตอบ: เราออกแบบเครื่องจักรให้ใช้งานโดยได้รับการฝึกอบรมน้อยที่สุด ระบบ CNC จัดเก็บโปรแกรมที่ตั้งไว้ล่วงหน้า และอินเทอร์เฟซใช้เมนูที่ตรงไปตรงมา ไม่จำเป็นต้องมีความรู้ด้านการเขียนโปรแกรมขั้นสูง เราจัดเตรียมสื่อการฝึกอบรม คำแนะนำระยะไกล และวิดีโอการติดตั้งเพื่อช่วยให้พนักงานของคุณมีความเชี่ยวชาญอย่างรวดเร็ว

ถาม: แล้วความแม่นยำในการประมวลผลและความเสถียรในระยะยาวล่ะ

ตอบ: เราใช้ตัวเครื่องที่เป็นเหล็กหล่อ รางนำทางเชิงเส้นตรง และชุดขับเคลื่อนบอลสกรูพร้อมเซอร์โวมอเตอร์ ส่วนประกอบหลักมาจากซัพพลายเออร์ที่ได้รับการยอมรับในระดับสากล เครื่องมือปลายเพชรและระบบหล่อลื่นอัตโนมัติช่วยรักษาคุณภาพการตัดและยืดอายุการใช้งานของส่วนประกอบ โดยรองรับความแม่นยำที่สม่ำเสมอตลอดเวลา

ถาม: คุณให้บริการหลังการขายอะไรบ้าง?

ตอบ: เราให้การสนับสนุนออนไลน์ตลอด 24 ชั่วโมง การรับประกันหนึ่งปี และบริการบำรุงรักษาตลอดชีวิต สามารถแก้ไขปัญหาระยะไกลผ่านแฮงเอาท์วิดีโอได้ หากจำเป็นต้องเยี่ยมชมสถานที่ เราสามารถจัดให้ได้โดยมีค่าใช้จ่ายเพิ่มเติม อะไหล่จะถูกเก็บไว้ในสต็อกและสามารถจัดส่งได้อย่างรวดเร็ว
