เลื่อยบากผนังม่านสำหรับงานหนักอัตโนมัติเต็มรูปแบบ

ภาพรวม

ภาพรวมผลิตภัณฑ์

เลื่อยบากผนังม่านสำหรับงานหนักเป็นเครื่องตัดเกรดอุตสาหกรรมที่ทนทาน สร้างขึ้นเพื่อการบากโปรไฟล์อลูมิเนียมและผนังม่าน UPVC ที่มีความแม่นยำสูง ออกแบบมาเพื่อสภาพแวดล้อมการผลิตที่มีความต้องการสูง โดยผสมผสานโครงโครงสร้างที่แข็งแกร่งเข้ากับการควบคุม CNC ขั้นสูง เพื่อให้เกิดความแม่นยำในการทำซ้ำ การตัดที่สะอาด และความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

ออกแบบมาเพื่อจัดการกับการกำหนดค่าลูกโซ่และท้ายกรอบที่ซับซ้อน เครื่องจักรนี้ปรับปรุงกระบวนการบากสำหรับส่วนหน้าเชิงพาณิชย์ ระบบหน้าร้าน และโครงสร้างอะลูมิเนียมทางสถาปัตยกรรม ซึ่งช่วยลดการใช้แรงงานคนได้อย่างมาก ในขณะที่ยังคงรักษาผลลัพธ์ที่สม่ำเสมอและไร้เสี้ยน

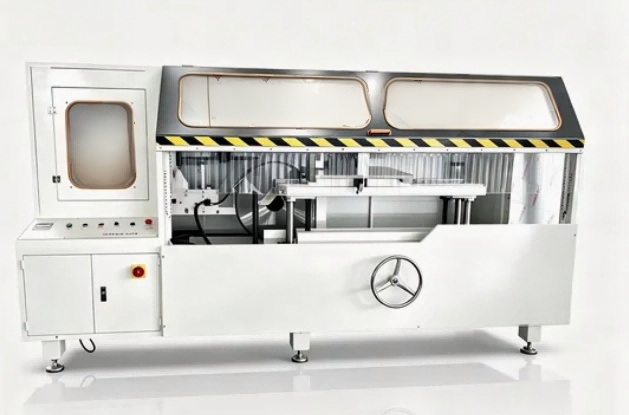

เลื่อยตัดผนังม่านสำหรับงานหนัก



คุณสมบัติที่สำคัญ

1. ซีเอ็นซีเซอร์โวพรีซิชั่น

ระบบขับเคลื่อนเซอร์โวที่มีการตอบสนองสูงพร้อมตัวควบคุมแบบตั้งโปรแกรมได้ช่วยให้มั่นใจในความแม่นยำของตำแหน่งที่ ±0.1 มม. ผู้ปฏิบัติงานสามารถจัดเก็บและเรียกคืนโปรแกรมบากได้หลายโปรแกรมเพื่อการเปลี่ยนแปลงอย่างรวดเร็วระหว่างประเภทโปรไฟล์

2. โครงแข็งสำหรับงานหนัก

ตัวเครื่องสร้างขึ้นจากเหล็กผนังหนาพร้อมระบบบรรเทาความเครียด ตัวเครื่องทนทานต่อการสั่นสะเทือนแม้ในระหว่างการทำงานที่ความเร็วสูงอย่างต่อเนื่อง รับประกันคุณภาพการตัดที่เปลี่ยนไปหลังจากการเปลี่ยนกะ

3. ระบบหนีบลม

กระบอกสูบนิวแมติกแบบดูอัลแอคชั่นให้การจับยึดที่ปลอดภัยบนพื้นผิวสำหรับโปรไฟล์แบบอะโนไดซ์หรือแบบเคลือบผง ฟังก์ชัน Quick-release ช่วยลดเวลารอบระหว่างชิ้นงานให้เหลือน้อยที่สุด

4. การบากแบบหลายมุม

มุมตัดที่ปรับได้ตั้งแต่ 0° ถึง 90° รองรับรูปทรงผนังม่านที่หลากหลาย การปรับมุมได้รับการจัดการผ่านการอ่านข้อมูลดิจิทัลหรืออินเทอร์เฟซ CNC เพื่อการตั้งค่าที่ทำซ้ำได้

5. การสกัดชิปแบบรวม

พอร์ตรวบรวมฝุ่นและชิปในตัวเชื่อมต่อกับระบบสกัดมาตรฐานอุตสาหกรรม ทำให้พื้นที่ทำงานสะอาดและยืดอายุการใช้งานของใบมีด

6. HMI ที่ใช้งานง่าย

หน้าจอระบบสัมผัสระหว่างมนุษย์และเครื่องจักร รองรับหลายภาษา (อังกฤษ สเปน รัสเซีย อาหรับ) การตั้งโปรแกรมด้วยภาพทำให้ผู้ปฏิบัติงานสามารถป้อนขนาดรอยบากได้โดยไม่ต้องผ่านการฝึกอบรมเฉพาะทาง

มันทำงานอย่างไร

1. ผู้ปฏิบัติงานวางโปรไฟล์อะลูมิเนียมไว้บนโต๊ะทำงาน และเปิดใช้งานแคลมป์นิวแมติก ซึ่งจะยึดชิ้นงานจากทั้งแนวตั้งและแนวนอน

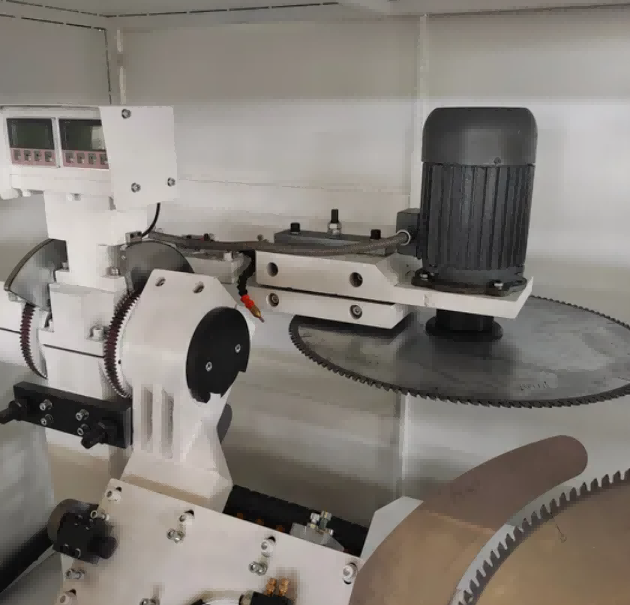

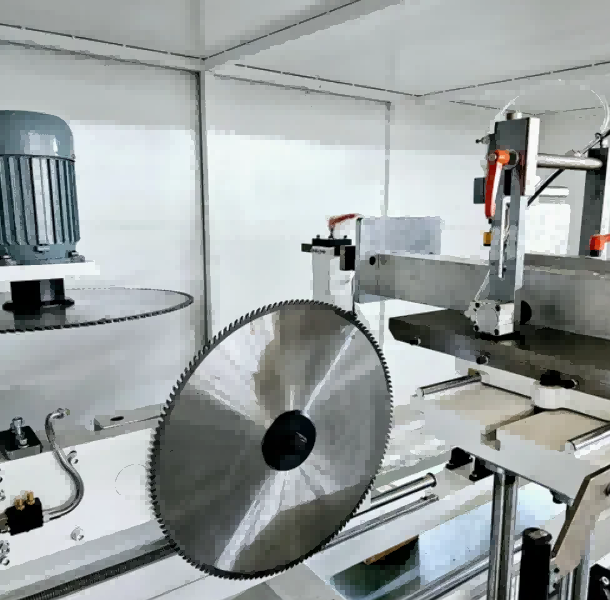

2. มุมตัดที่ต้องการได้รับการตั้งค่าโดยใช้จอแสดงผลดิจิตอลมาตราส่วนแม่เหล็ก และใบเลื่อยคู่จะถูกวางตำแหน่งตามนั้นภายในช่วง ±45°
3. ระบบฟีดไฮโดรนิวแมติกจะเลื่อนใบมีดหมุนเข้าไปในโปรไฟล์ด้วยอัตราที่ควบคุม (0–3 ม./นาที) การตัดรอยบาก ร่อง หรือมุมผสมในการผ่านครั้งเดียว
4. ระบบ CNC รองรับการนำเข้ากราฟิก CAD และการเขียนโปรแกรมกราฟิก ช่วยให้ผู้ปฏิบัติงานสามารถกำหนดรูปแบบรอยบาก ตำแหน่งรู และขนาดช่องได้โดยตรงจากไฟล์การออกแบบ
5. การกำหนดค่าเซอร์โวมอเตอร์แบบเต็มแกนสามแกน (แกน X, Y, Z ขับเคลื่อนด้วยแร็คแอนด์พีเนียนและบอลสกรู) ช่วยให้สามารถเชื่อมต่อสามแกนได้อย่างแท้จริงสำหรับการเจาะ การกัดร่อง รูกลม รูรูปทรงพิเศษ รูกุญแจ และเคาเตอร์ซิงค์ในการจับยึดเพียงครั้งเดียว
6. โต๊ะทำงานพลิกสามด้านที่เป็นอุปกรณ์เสริมช่วยให้สามารถตัดเฉือนโปรไฟล์บนสามหน้าได้โดยไม่ต้องเปลี่ยนตำแหน่ง ปรับปรุงประสิทธิภาพการประมวลผลสำหรับการอัดขึ้นรูปอะลูมิเนียมที่ซับซ้อน
7. หลังจากรอบการตัดเสร็จสิ้น ใบมีดจะถอยกลับ แคลมป์จะคลายออก และโปรไฟล์ที่ตัดเฉือนจะถูกถอดออก

คำถามที่พบบ่อย

ถาม: เครื่องนี้สามารถประมวลผลโปรไฟล์ประเภทใดได้บ้าง

ตอบ: ได้รับการออกแบบมาเพื่อโปรไฟล์ผนังม่านอลูมิเนียมเป็นหลัก แต่ยังรองรับการอัดขึ้นรูป UPVC และเหล็กผนังบางด้วยใบมีดที่เหมาะสม

ถาม: รวมการฝึกอบรมหรือไม่

ก. ใช่. เรามีคู่มือการใช้งาน วิดีโอแนะนำ และวิดีโอการฝึกอบรมระยะไกลสำหรับผู้ปฏิบัติงานของคุณ มีการฝึกอบรมในสถานที่ตามคำขอ

ถาม: ระยะเวลาการรับประกันคืออะไร?

A: [12] เดือนนับจากวันที่จัดส่ง การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานและการจัดหาอะไหล่ในราคาต้นทุน

ถาม: สามารถรวมเครื่องจักรเข้ากับสายการผลิตอัตโนมัติได้หรือไม่

ก. ใช่. มีระบบป้อนและขนถ่ายอัตโนมัติที่เป็นอุปกรณ์เสริมสำหรับการใช้งานร่วมกับอุปกรณ์ต้นน้ำ/ปลายน้ำ

ถาม: ฉันจะเลือกใบเลื่อยที่ถูกต้องได้อย่างไร

ตอบ: เราจัดหาใบมีดที่แนะนำโดยพิจารณาจากวัสดุโปรไฟล์เฉพาะและความหนาของผนัง ใบมีดเปลี่ยนมีจำหน่ายที่แผนกอะไหล่ของเรา
