เครื่องเลื่อยปรับองศา CNC 5 แกนความแม่นยำสูง

คุณสมบัติและคุณประโยชน์ของโครงตู้อะลูมิเนียม 22.5°--135°

1. ระบบควบคุมอัจฉริยะ CNC 5 แกน

• พร้อมกับตัวควบคุม CNC อุตสาหกรรมและเซอร์โวมอเตอร์ไร้แปรงถ่านทั้ง 5 แกน ทำให้เคลื่อนไหวได้ราบรื่น แม่นยำ และทำซ้ำได้
• หน้าจอสัมผัสขนาด 15 นิ้วด้วยอินเทอร์เฟซที่ใช้งานง่าย: มุมโปรแกรม ความยาว และโหมดการตัดในไม่กี่นาที รองรับการถ่ายโอนข้อมูล USB/LAN
• บิวท์อินการชดเชยอัตโนมัติสำหรับข้อผิดพลาดด้านความยาวและมุม กำจัดการปรับด้วยตนเองและลดการสูญเสียวัสดุ

2. ความอเนกประสงค์ของมุมที่ไม่มีใครเทียบได้ (22.5°--135°)

• การหมุนในแนวนอน: 22.5° (ด้านนอก) ถึง 135° (ด้านใน) สำหรับการรวมมุมไมเตอร์แบบไม่จำกัด
• เอียงแนวตั้ง: 45°--90° สำหรับการตัดมุม ทำให้สามารถตัดมุมประกอบ 2D ที่ซับซ้อนได้ในครั้งเดียว
• เหมาะสำหรับมุมโครงตู้อลูมิเนียม ตุ้มปี่กรอบประตู และโปรไฟล์สถาปัตยกรรมแบบกำหนดเอง.

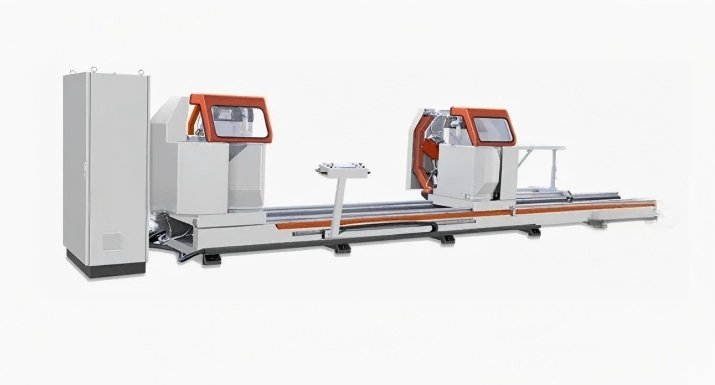

3. การตัดประสิทธิภาพสูงแบบสองหัว

• หัวตัดอิสระ 2 หัว (คงที่ซ้าย, ขวาแบบมอเตอร์) พร้อมด้วยการทำงานแบบซิงโครนัสหรือส่วนบุคคล.
• ความยาวตัดสูงสุด:6000มม; จัดการโปรไฟล์อะลูมิเนียมขนาดใหญ่สำหรับโครงตู้และผนังม่าน
• วงจรการตัดแบบจังหวะขึ้นพร้อมฟีดในแนวรัศมี: ผสมผสานการหมุนรอบแกนและการเคลื่อนที่เชิงเส้นเข้าด้วยกันเพื่อให้ได้ความสามารถในการตัดสูงสุด



22.5°--135° โครงตู้อะลูมิเนียม

22.5°--135° โครงตู้อะลูมิเนียม อุปกรณ์เสริม

• เครื่องพิมพ์ฉลากสำหรับการติดตามโปรไฟล์
• เครื่องดักฝุ่นประสิทธิภาพสูง
• ชั้นวางรองรับวัสดุแบบขยาย (สูงสุด 8000 มม.)
• ระบบให้อาหารอัตโนมัติสำหรับการผลิตจำนวนมาก

เลื่อยปรับองศา CNC แบบผสม 5 แกน 22.5°--135° พารามิเตอร์ทางเทคนิคของโครงตู้อลูมิเนียม

• ☆ แรงดันไฟฟ้า: 380V ± 10% 50Hz ± 2% ระบบสี่สายสามเฟส
• ☆ กำลังมอเตอร์เลื่อย: 3kW 2800rpm
• ☆ แรงดันใช้งาน: 0.6~0.8MPa
• ☆ ข้อมูลจำเพาะของใบเลื่อย: Φ600 × Φ38 × 4.8 × 4.2 × 144P
• ☆ มุมใบเลื่อย: 45°~90° มุมใดก็ได้
• ☆ มุมการหมุนตาราง: 45 ° ~ 135 ° มุมใดก็ได้
• ☆ ช่วงการตัด: 200 มม. × 200 มม. (มุมตัดที่ 90° ความกว้าง × สูง ดูช่วงการตัด)
• ☆ ความยาวตัด: 700 มม. ~ 5,000 มม. (90 °)
• ☆ อัตราการป้อนใบมีด: 0~3ม./นาที
• ☆ ความหยาบผิวของการตัด: ≤ Ra12.5μm

คำถามที่พบบ่อย

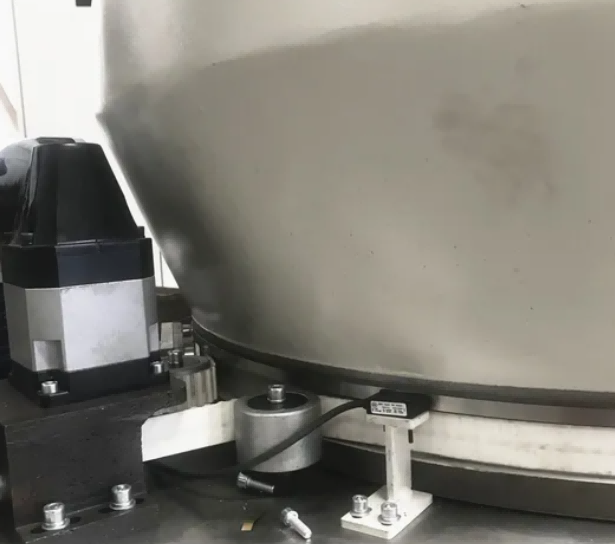

การควบคุมเซอร์โว CNC 5 แกน

การควบคุมการหมุนของหัวเลื่อย การเอียง และการวางตำแหน่งโปรไฟล์โดยอัตโนมัติ ช่วยให้มั่นใจในการตัดมุมประกอบที่แม่นยำโดยไม่ต้องปรับด้วยตนเอง

ประสิทธิภาพการตัดที่มีความแม่นยำสูง

ให้ความแม่นยำ ±0.1 มม. พร้อมการตัดที่สะอาด ไร้เสี้ยน เหมาะอย่างยิ่งสำหรับการผลิตโปรไฟล์อะลูมิเนียมและ UPVC ระดับไฮเอนด์

การตัดตุ้มปี่แบบผสมและการตัดเอียง

รองรับการผสมผสานมุมที่ซับซ้อน รวมถึงการตัดไมเตอร์ เอียง และแบบผสม สำหรับผนังม่านและโปรไฟล์ทางสถาปัตยกรรม

ระบบหนีบโปรไฟล์นิวเมติก

การหนีบหลายจุดช่วยให้มั่นใจในการจับที่มั่นคงและปลอดภัยในระหว่างการตัด ลดการสั่นสะเทือนและเพิ่มความปลอดภัย

โครงสร้างเครื่องจักรระดับอุตสาหกรรม

โครงเหล็กสำหรับงานหนักพร้อมการเคลือบป้องกันการกัดกร่อนให้ความเสถียรและความทนทานในระยะยาวในสภาพแวดล้อมการทำงานที่มีความต้องการสูง

อินเทอร์เฟซ CNC ที่ใช้งานง่าย

การควบคุมหน้าจอสัมผัสที่ใช้งานง่ายพร้อมโปรแกรมการตัดที่ตั้งไว้ล่วงหน้าช่วยลดความยุ่งยากในการทำงานและลดเวลาการฝึกอบรม

ประสิทธิภาพการตัดความเร็วสูง

สปินเดิลและระบบเซอร์โวที่ปรับให้เหมาะสมช่วยให้รอบการตัดรวดเร็ว เพิ่มผลผลิตรายวันสำหรับผู้ผลิตหน้าต่างและประตู

ระบบป้องกันความปลอดภัย

ติดตั้งเจ้าหน้าที่รักษาความปลอดภัย ระบบหยุดฉุกเฉิน และระบบแจ้งเตือนข้อผิดพลาดอัตโนมัติเพื่อความปลอดภัยของผู้ปฏิบัติงาน
