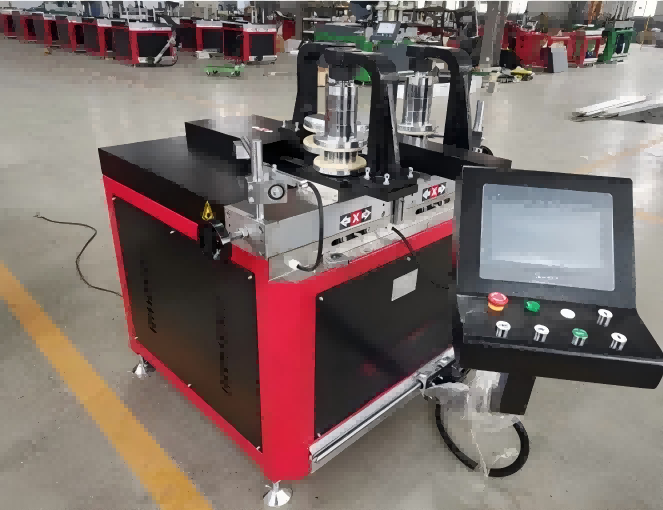

เครื่องดัดโปรไฟล์ CNC อลูมิเนียมและ PVC ความแม่นยำสูง

เครื่องดัดโปรไฟล์ CNC อะลูมิเนียมและ PVC นี้สร้างขึ้นโดยเฉพาะสำหรับการผลิตโปรไฟล์ทางสถาปัตยกรรม รวมถึงผนังม่าน ด้านหน้าอาคาร หน้าต่างโค้ง และกรอบหน้าต่าง PVC มาพร้อมกับระบบการดัดแบบซิงโครไนซ์ 3 ลูกกลิ้งและการควบคุมที่ขับเคลื่อนด้วยเซอร์โว ทำให้ได้เส้นโค้งที่ราบรื่นและไม่มีการบิดเบือนด้วยความแม่นยำ ±0.5 มม. เข้ากันได้กับทั้งการอัดขึ้นรูปอะลูมิเนียมและโปรไฟล์ PVC/UPVC เครื่องจักรนี้รองรับการดัดโค้งหลายรัศมีในการตั้งค่าครั้งเดียว ปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญในขณะที่ลดการสิ้นเปลืองวัสดุ ได้รับการรับรอง CE และปรับแต่งได้อย่างเต็มที่ จึงเป็นโซลูชั่นที่ดีเยี่ยมสำหรับการใช้งานดัดโค้งสถาปัตยกรรมสมัยใหม่

• ความเข้ากันได้หลายวัสดุ:ที่เครื่องดัดโปรไฟล์ PVC อลูมิเนียม CNCดัดอลูมิเนียม, PVC, UPVC, ตัวแบ่งความร้อน, สแตนเลส และโปรไฟล์ทองแดง สามารถเปลี่ยนชุดเครื่องมือได้เพื่อรองรับเกรดวัสดุและหน้าตัดที่แตกต่างกันภายในความสามารถของเครื่องจักร
• การวางตำแหน่ง CNC 3 แกน:เซอร์โวมอเตอร์บนแกน X, Y และ Z ถูกขับเคลื่อนผ่านตัวควบคุม CNC พร้อมหน้าจอสัมผัสขนาด 10 นิ้ว ความแม่นยำของตำแหน่งคือ ±0.02 มม. ผู้ปฏิบัติงานจะตั้งโปรแกรมรูปร่าง เส้นโค้ง และเส้นโค้งแบบหลายรัศมีได้โดยตรงบนอินเทอร์เฟซ หรือนำเข้าข้อมูลผ่าน USB
• ตัวเลือกแรงขับไฮดรอลิก:มีการกำหนดค่าสถานีไฮดรอลิกสามแบบ — 20 ตัน, 25 ตัน และ 40 ตัน — เลือกโดยพิจารณาจากวัสดุโปรไฟล์ ความหนาของผนัง และรัศมีการโค้งงอที่ต้องการ ปั๊มไฮดรอลิกทำงานโดยมีเสียงรบกวนลดลงเมื่อเทียบกับหน่วยอุตสาหกรรมมาตรฐาน
• ช่วงรูปร่างดัด:เครื่องจักรผลิตรูปทรง C, รูปร่าง U, รูปร่าง S, วงกลมเต็ม, วงรี, การผสมผสานหลายรัศมี และส่วนโค้งแบบกำหนดเอง สายพานขึ้นรูปและแม่พิมพ์ลูกกลิ้งสามารถปรับแต่งให้ตรงกับหน้าตัดของโปรไฟล์เพื่อให้ได้คุณภาพการโค้งงอที่เหมาะสมที่สุด

มันทำงานอย่างไร

กำลังโหลดโปรไฟล์

โปรไฟล์อะลูมิเนียมหรือ PVC จะถูกวางลงในรางป้อนอาหารและยึดไว้อย่างแน่นหนาเพื่อป้องกันการลื่นไถลหรือบิดงอในระหว่างกระบวนการดัดงอ

2. การดัดแบบซิงโครไนซ์ 3 ลูกกลิ้ง

เครื่องใช้ลูกกลิ้งที่มีความแม่นยำสามลูกกลิ้ง:

ลูกกลิ้งด้านบน – ขับเคลื่อนโปรไฟล์ไปข้างหน้า

ลูกกลิ้งสองด้าน – เคลื่อนที่ไปตามวิถีที่ควบคุมโดย CNC เพื่อใช้แรงกดที่สม่ำเสมอ

การเคลื่อนไหวแบบซิงโครไนซ์นี้ช่วยให้มั่นใจได้ถึงการสร้างส่วนโค้งที่สม่ำเสมอ โดยไม่ทำลายพื้นผิวหรือการเสียรูป

3. ความแม่นยำที่ขับเคลื่อนด้วยเซอร์โว

เซอร์โวมอเตอร์ควบคุมการวางตำแหน่งลูกกลิ้งแบบเรียลไทม์ ให้การตอบสนองที่แม่นยำและประสิทธิภาพการดัดงอที่ทำซ้ำได้ ระบบ CNC ชดเชยการสปริงกลับของวัสดุโดยอัตโนมัติ

4. การเขียนโปรแกรมหลายรัศมี

ผู้ปฏิบัติงานสามารถตั้งโปรแกรมรัศมีการโค้งงอ ส่วนโค้ง และวงกลมเต็มได้หลายแบบได้โดยตรงจากแบบร่าง CAD เครื่องจักรดำเนินการเส้นโค้งที่ซับซ้อนโดยไม่ต้องมีการแทรกแซงด้วยตนเอง

5. การผลิตต่อเนื่อง

เมื่อตั้งค่าโปรแกรมแล้ว เครื่องจะทำซ้ำรอบการดัดงอด้วยความสม่ำเสมอสูง ทำให้เหมาะสำหรับทั้งการผลิตจำนวนมากและโครงการสถาปัตยกรรมแบบกำหนดเอง

ผังกระบวนการ:

การโหลดโปรไฟล์ → อินพุตโปรแกรม CNC → การซิงโครไนซ์ 3 ลูกกลิ้ง → การวางตำแหน่งเซอร์โว → การดัดแบบหลายรัศมี → โปรไฟล์โค้งสำเร็จรูป

ส่วนประกอบสำคัญ

ตัวควบคุมซีเอ็นซี:หน้าจอสัมผัสขนาด 10 นิ้วพร้อมอินเทอร์เฟซผู้ใช้สำหรับการเขียนโปรแกรมมุมโค้ง รัศมี และลำดับหลายรัศมี พอร์ต USB รองรับการนำเข้าและส่งออกโปรแกรม ตัวควบคุมจะจัดการการเคลื่อนที่ของแกน แรงดันไฮดรอลิก และจังหวะรอบ

สถานีไฮโดรลิค:มีจำหน่ายในขนาด 20 ตัน, 25 ตัน และ 40 ตัน ใช้ปั๊มน้ำมันนำเข้าที่เลือกเพื่อให้ได้แรงดันคงที่และการทำงานที่เงียบ วงจรไฮดรอลิกประกอบด้วยวาล์วระบายแรงดันและตัวกรอง

แม่พิมพ์ลูกกลิ้ง:ผลิตจากเหล็กชุบแข็งพร้อมการเคลือบ PU เสริม การเคลือบช่วยป้องกันรอยขีดข่วนหรือการทำเครื่องหมายบนพื้นผิวโปรไฟล์ที่เคลือบ อโนไดซ์ หรือทาสี ชุดแม่พิมพ์สามารถใช้แทนกันได้สำหรับหน้าตัดของโปรไฟล์ที่แตกต่างกัน

การแพร่เชื้อ:รางนำทางเชิงเส้น HIWIN ของไต้หวันมีแกนเคลื่อนที่ กระปุกเกียร์และเซอร์โวมอเตอร์ที่มีความแม่นยำให้ความแม่นยำในการวางตำแหน่งสำหรับการเคลื่อนที่ X, Y และ Z

การใช้งาน

• การดัดโปรไฟล์ผนังม่าน

  กรอบโค้งซุ้มสถาปัตยกรรม

  โปรไฟล์ประตูและหน้าต่างโค้ง

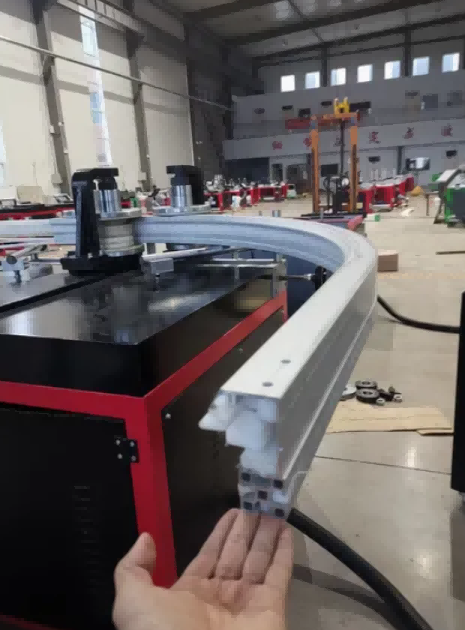

  ดัดวงกบหน้าต่างและประตู PVC

  การหุ้มอลูมิเนียมและการดัดขอบ

  โปรไฟล์การตกแต่งภายในตกแต่ง




ผู้ผลิตและการรับประกัน

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานในฐานะ Lebulang Machine ได้ผลิตอุปกรณ์แปรรูปอะลูมิเนียมและพีวีซีที่โรงงานในเมืองจี่หนาน ประเทศจีน ตั้งแต่ปี 1996เครื่องดัดโปรไฟล์ PVC อลูมิเนียม CNCจัดจำหน่ายโดยตรงจากโรงงานพร้อมใบรับรอง CE และ ISO การรับประกันหนึ่งปีครอบคลุมถึงโครงสร้างหลัก มีบริการสนับสนุนทางเทคนิคระยะไกล วิดีโอการติดตั้ง และคู่มือภาษาอังกฤษโดยไม่มีค่าใช้จ่ายเพิ่มเติม การติดตั้งและการฝึกอบรมนอกสถานที่สามารถจัดแยกกันได้ มีการเก็บอะไหล่ เช่น แม่พิมพ์ลูกกลิ้ง สายพานขึ้นรูป และซีลไฮดรอลิกไว้ในสต็อก สีของเครื่อง ตราสินค้า และบรรจุภัณฑ์สามารถปรับแต่งได้ภายใต้ข้อตกลง OEM และ ODM

คำถามที่พบบ่อย

1. คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?

เราเป็นผู้ผลิตที่มีโรงงานผลิตของเราเองในเมืองจี่หนาน ประเทศจีน ซึ่งเปิดดำเนินการมาตั้งแต่ปี 1996

2. การรับประกันอุปกรณ์นานเท่าใด?

หนึ่งปีบนโครงสร้างหลัก ไม่รวมชิ้นส่วนที่สึกหรอตามปกติ เช่น แม่พิมพ์ลูกกลิ้งและสายพานขึ้นรูป

3. จะให้บริการหลังการขายอย่างไร?

มีวิดีโอแนะนำระยะไกล การสนับสนุนทางเทคนิคออนไลน์ และการเปลี่ยนชิ้นส่วนที่ชำรุดฟรีภายในระยะเวลาการรับประกัน สามารถจัดเตรียมการติดตั้ง การทดสอบการใช้งาน และการฝึกอบรมนอกสถานที่ได้โดยมีค่าใช้จ่ายเพิ่มเติม

4. เวลาในการจัดส่งคือเท่าไร?

เครื่องจักรมาตรฐานจะจัดส่งภายใน 10 ถึง 20 วันทำการหลังจากได้รับเงินมัดจำ

5. คุณขายเครื่องจักรอะไรอีกบ้าง?

เครื่องตัดอะลูมิเนียม เครื่องย้ำมุมอะลูมิเนียม เครื่องเชื่อม PVC เครื่องเจาะและกัด CNC และสายการผลิตประตูและหน้าต่างครบวงจร

6. เครื่องสามารถดัดโปรไฟล์การแตกความร้อนได้หรือไม่?

ใช่. ด้วยสายพานขึ้นรูปและแม่พิมพ์ลูกกลิ้งที่เหมาะสม เครื่องจักรสามารถโค้งงอโปรไฟล์อลูมิเนียมที่แยกความร้อนได้ในขณะที่ยังคงความสมบูรณ์ของแถบฉนวนไว้
