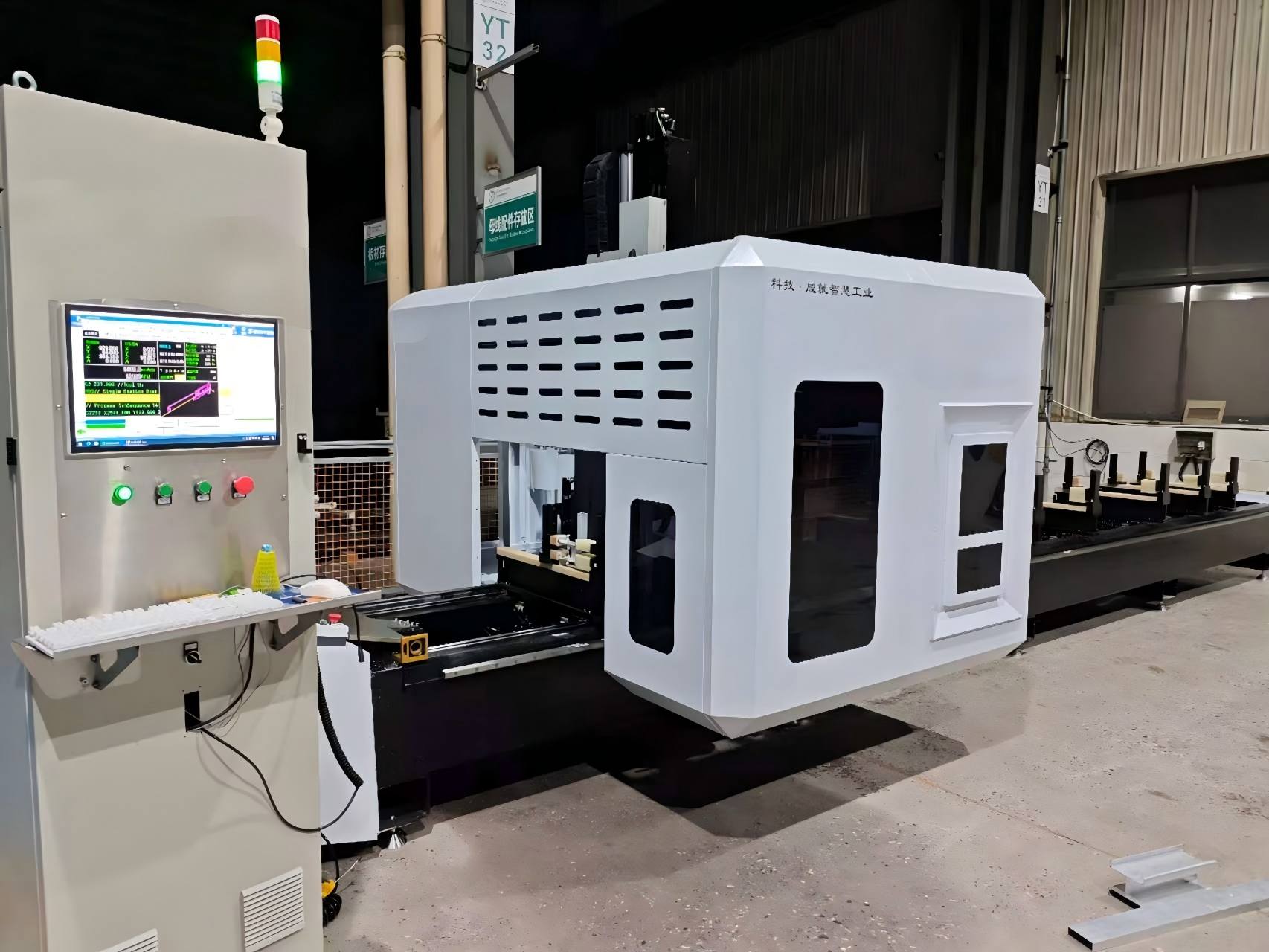

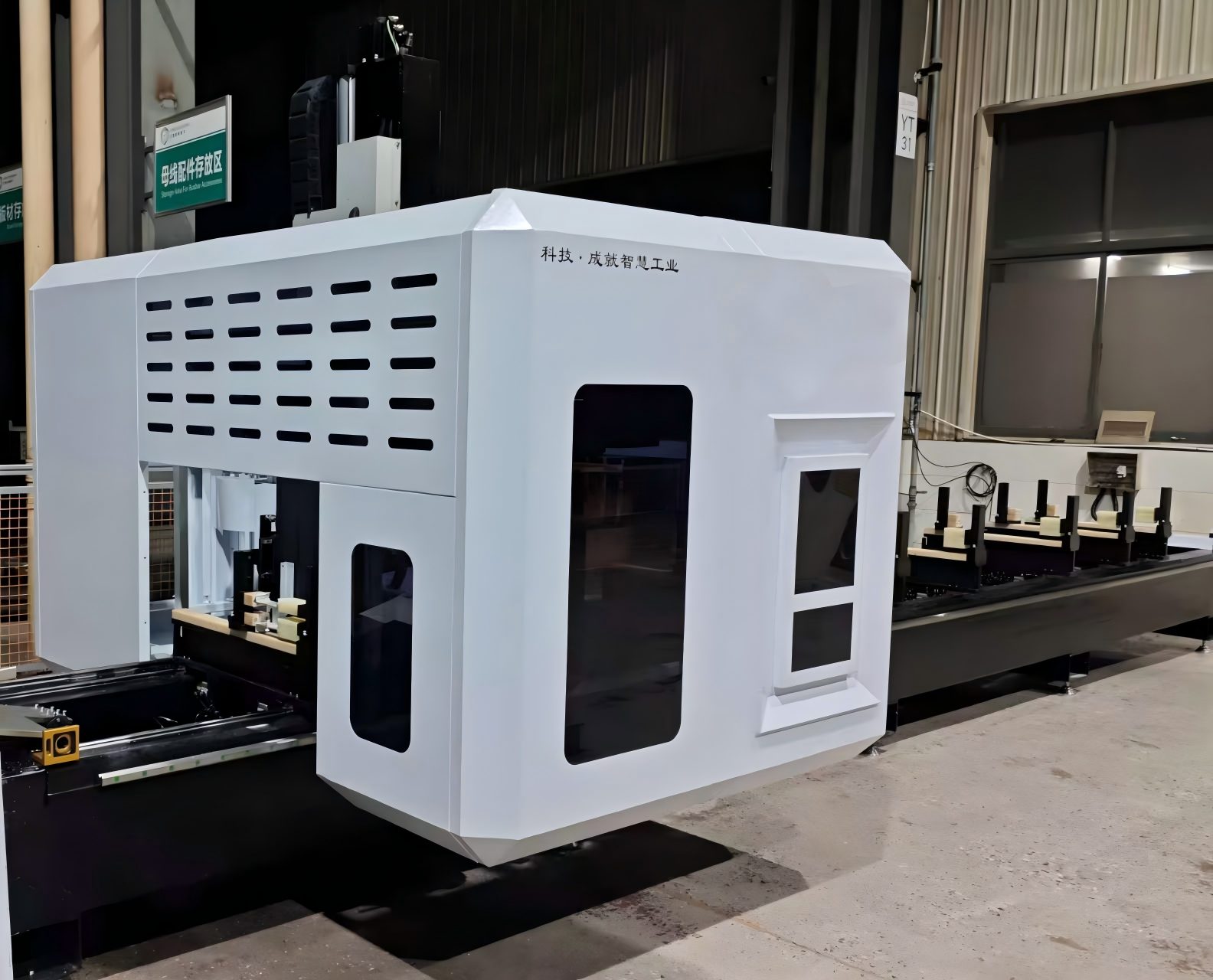

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของ 5 แกนที่มีความแข็งแกร่งสูงสำหรับโปรไฟล์ผนังม่าน

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของ 5 แกนที่มีความแข็งแกร่งสูงของเราสร้างขึ้นโดยเฉพาะสำหรับอุตสาหกรรมผนังม่านทางสถาปัตยกรรมและส่วนหน้าอาคาร มีความยอดเยี่ยมในการตัดเฉือนโปรไฟล์อะลูมิเนียมรูปแบบขนาดใหญ่ แผงผนังม่านแบบแยกส่วน และรูปทรงที่ซับซ้อนด้วยความแม่นยำในการวางตำแหน่ง ±0.05 มม. ออกแบบมาเพื่อการกัด การเจาะ การต๊าป และการตัดด้วยความเร็วสูง ซึ่งช่วยเพิ่มประสิทธิภาพในการผลิตได้อย่างมาก ขณะเดียวกันก็รับประกันคุณภาพพื้นผิวที่เหนือกว่า ได้รับการรับรอง CE พร้อมการสนับสนุนหลังการขายที่ครอบคลุม

คุณสมบัติที่สำคัญ

• การตัดเฉือนพร้อมกัน 5 แกน – เหมาะอย่างยิ่งสำหรับรูปทรงส่วนหน้าอาคารที่ซับซ้อนและรูปทรง 3 มิติ

  โครงสร้างโครงสำหรับตั้งสิ่งของสำหรับงานหนัก – ความแข็งแกร่งสูงและการลดแรงสั่นสะเทือนที่ดีเยี่ยมเพื่อความแม่นยำในระยะยาว

  พื้นที่การตัดเฉือนรูปแบบขนาดใหญ่ – รองรับแผงผนังม่านขนาดใหญ่ ท่อนไม้ และกรอบท้ายรถ

  สปินเดิลความเร็วสูง – ออกแบบมาโดยเฉพาะสำหรับการตัดเฉือนโปรไฟล์อะลูมิเนียมและเหล็กกล้า

  เครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC) – ลดการหยุดทำงานและปรับปรุงประสิทธิภาพการผลิต

  ระบบ CNC ที่ใช้งานง่าย – เข้ากันได้กับซอฟต์แวร์ CAD/CAM ทั่วไป

  การกำหนดค่าที่ปรับแต่งได้ – มีโซลูชัน OEM/ODM สำหรับผู้รับเหมาทั่วโลก




ข้อมูลจำเพาะทางเทคนิค

มันทำงานอย่างไร

ที่เครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านทำงานโดยมีโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้เหนือโต๊ะทำงานแบบตายตัว ผู้ปฏิบัติงานวางการอัดขึ้นรูปอะลูมิเนียมลงบนโต๊ะ และเปิดใช้งานระบบจับยึดแบบนิวแมติกหรือไฮดรอลิก โปรแกรม G-code ที่เขียนไว้ล่วงหน้าจะถูกโหลดผ่านตัวควบคุม Siemens หรือ OSAI โครงสำหรับตั้งสิ่งของจะเคลื่อนที่ไปตามแกน X ไปยังตำแหน่งการตัดเฉือนแรก และหัว 5 แกนจะส่งสปินเดิลไปยังมุมที่ต้องการ RTCP จะชดเชยการชดเชยความยาวของเครื่องมือโดยอัตโนมัติระหว่างการเคลื่อนที่แบบหมุน ดังนั้นปลายเครื่องมือจะเคลื่อนไปตามเส้นทางที่ตั้งโปรแกรมไว้อย่างแม่นยำ การดำเนินการต่างๆ เช่น การเจาะ การกัด การต๊าป และการเลื่อย จะดำเนินการบนหลายหน้าโดยไม่ต้องคลายการจับยึดโปรไฟล์ เมื่อลำดับการตัดเฉือนเสร็จสิ้นที่โซนหนึ่ง โครงสำหรับตั้งสิ่งของจะเคลื่อนที่ไปยังจุดถัดไป หรือเครื่องจักรเข้าสู่โหมดลูกตุ้ม ช่วยให้ผู้ปฏิบัติงานขนถ่ายชิ้นส่วนที่เสร็จแล้วออกและโหลดชิ้นใหม่ในขณะที่การตัดเฉือนดำเนินต่อไปบนฟิกซ์เจอร์ที่อยู่ติดกัน เศษจะถูกกำจัดออกโดยสายพานลำเลียงแบบรวม

ขอบเขตการใช้งานหลัก

การใช้งานทั่วไปสำหรับเครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านรวม:

1. โครงผนังม่านอะลูมิเนียมแบบแยกชิ้นสำหรับอาคารสูง
2. การอัดขึ้นรูปส่วนหน้ากระจกแบบกรอบซ่อนและกรอบเปลือย
3. ข้อต่อมุมผนังม่านและโปรไฟล์ส่วนหน้าอาคารที่มีรูปทรงพิเศษ
4. ห้องอาบแดด สกายไลท์ และโปรไฟล์ประตูและหน้าต่างอะลูมิเนียมขนาดใหญ่
5. ขายึดอะลูมิเนียมติดผนังม่านกระจกแบบจุดรองรับ
6. ซุ้มอลูมิเนียมอุตสาหกรรมและโปรไฟล์ผนังเหล็กตกแต่ง
7. โปรไฟล์อะลูมิเนียมน้ำหนักเบาสำหรับการบินและอวกาศ (รองรับข้ามอุตสาหกรรม)

วัตถุดิบที่เหมาะสม: อะลูมิเนียมอัลลอยด์ 6063, การอัดขึ้นรูปกลวง, อะลูมิเนียมตัน, เหล็กผนังบาง, โปรไฟล์สถาปัตยกรรม PVC

คำถามที่พบบ่อย

1. เครื่องนี้สามารถแปรรูปวัสดุอะไรได้บ้าง?

เหมาะสำหรับโปรไฟล์ผนังม่านอะลูมิเนียม และยังรองรับวัสดุเหล็กและวัสดุด้านหน้าอาคารแบบคอมโพสิตอีกด้วย

2. เครื่องนี้เหมาะกับผนังม่านแบบแยกส่วนหรือไม่?

ใช่. ช่วงโครงสำหรับตั้งสิ่งของขนาดใหญ่และความสามารถแบบ 5 แกน ทำให้เหมาะสำหรับระบบด้านหน้าอาคารแบบแยกส่วนและแบบโมดูลาร์

3. สามารถปรับแต่งพื้นที่การตัดเฉือนได้หรือไม่?

อย่างแน่นอน. การเดินทาง X / Y / Z และความกว้างของโครงสำหรับตั้งสิ่งของสามารถปรับแต่งได้ตามความต้องการของโครงการ

4. รองรับระบบควบคุมใดบ้าง?

ตัวเลือกมาตรฐานได้แก่ Siemens, Fanuc และ OSAI ซึ่งทั้งหมดนี้เข้ากันได้กับซอฟต์แวร์ CAD/CAM ทั่วไป

5. เครื่องรองรับสายการผลิตอัตโนมัติหรือไม่?

ใช่. สามารถบูรณาการเข้ากับระบบขนถ่ายอัตโนมัติเพื่อการผลิตต่อเนื่อง
