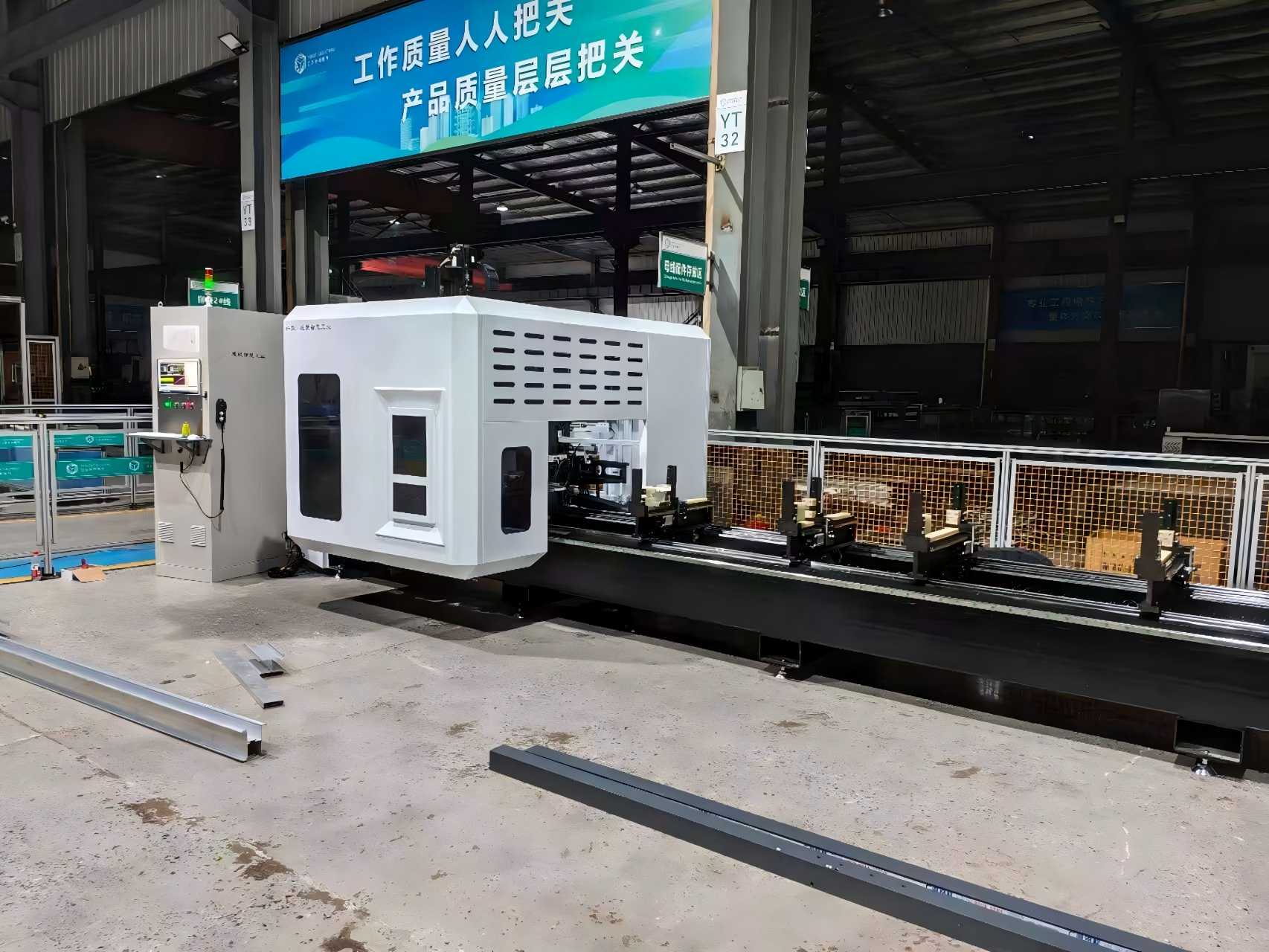

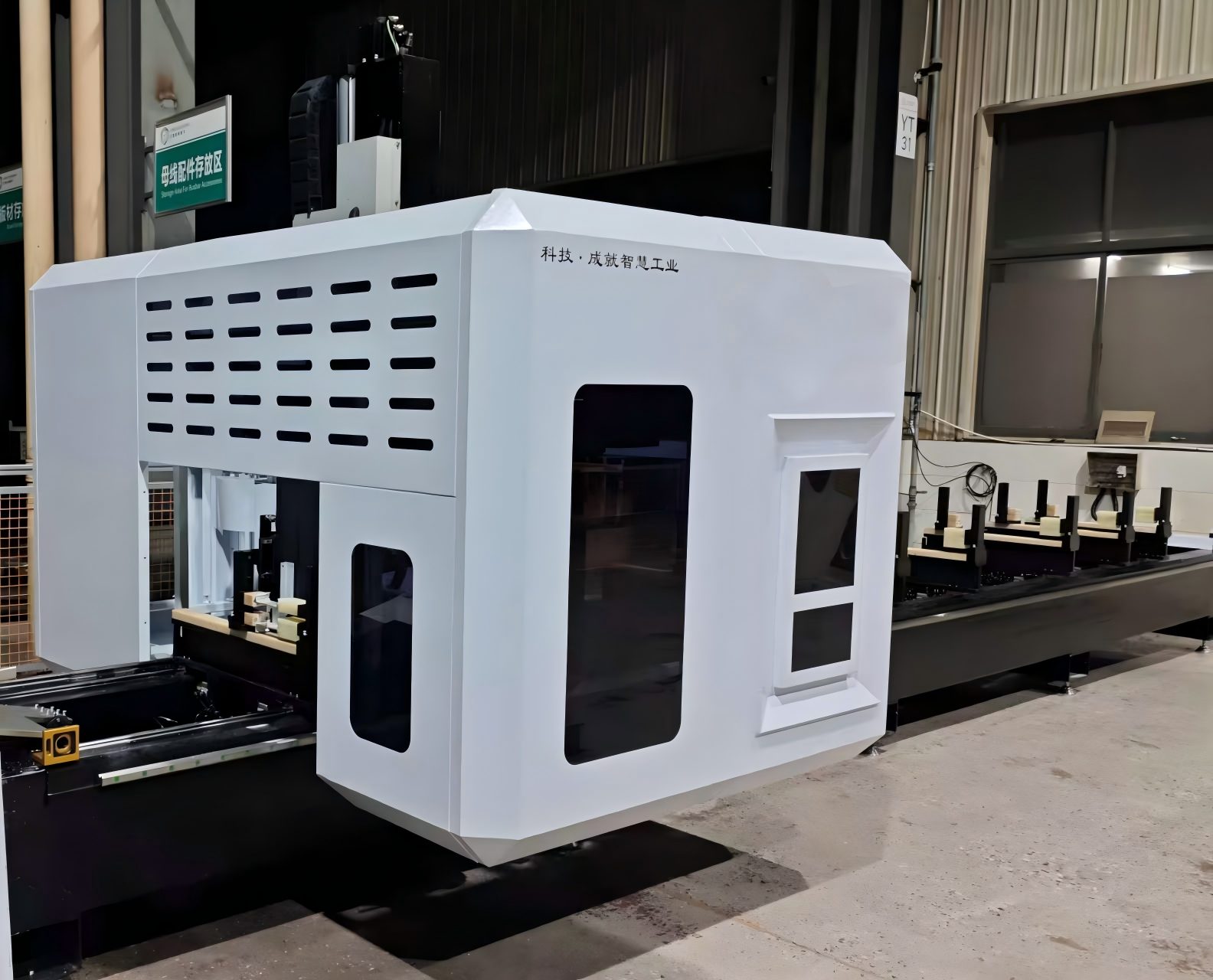

เครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนความเร็วสูงสำหรับการผลิตผนังม่าน

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของ 5 แกนที่มีความแข็งแกร่งสูงของเราสร้างขึ้นโดยเฉพาะสำหรับอุตสาหกรรมผนังม่านทางสถาปัตยกรรมและส่วนหน้าอาคาร มีความยอดเยี่ยมในการตัดเฉือนโปรไฟล์อะลูมิเนียมรูปแบบขนาดใหญ่ แผงผนังม่านแบบแยกส่วน และรูปทรงที่ซับซ้อนด้วยความแม่นยำในการวางตำแหน่ง ±0.05 มม. ออกแบบมาเพื่อการกัด การเจาะ การต๊าป และการตัดด้วยความเร็วสูง ซึ่งช่วยเพิ่มประสิทธิภาพในการผลิตได้อย่างมาก ขณะเดียวกันก็รับประกันคุณภาพพื้นผิวที่เหนือกว่า ได้รับการรับรอง CE พร้อมการสนับสนุนหลังการขายที่ครอบคลุม

คุณสมบัติที่สำคัญ

• การตัดเฉือนพร้อมกัน 5 แกน – เหมาะอย่างยิ่งสำหรับรูปทรงส่วนหน้าอาคารที่ซับซ้อนและรูปทรง 3 มิติ

  โครงสร้างโครงสำหรับตั้งสิ่งของสำหรับงานหนัก – ความแข็งแกร่งสูงและการลดแรงสั่นสะเทือนที่ดีเยี่ยมเพื่อความแม่นยำในระยะยาว

  พื้นที่การตัดเฉือนรูปแบบขนาดใหญ่ – รองรับแผงผนังม่านขนาดใหญ่ ท่อนไม้ และกรอบท้ายรถ

  สปินเดิลความเร็วสูง – ออกแบบมาโดยเฉพาะสำหรับการตัดเฉือนโปรไฟล์อะลูมิเนียมและเหล็กกล้า

  เครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC) – ลดการหยุดทำงานและปรับปรุงประสิทธิภาพการผลิต

  ระบบ CNC ที่ใช้งานง่าย – เข้ากันได้กับซอฟต์แวร์ CAD/CAM ทั่วไป

  การกำหนดค่าที่ปรับแต่งได้ – มีโซลูชัน OEM/ODM สำหรับผู้รับเหมาทั่วโลก




ข้อมูลจำเพาะทางเทคนิค

มันทำงานอย่างไร

อินพุต CAD / CAM

แผงผนังม่านหรือโปรไฟล์อลูมิเนียมได้รับการสร้างแบบจำลองครั้งแรกในรูปแบบ CAD (LogiKal, SchüCal, SolidWorks ฯลฯ)

ซอฟต์แวร์ CAM แปลงโมเดล 3 มิติเป็นเส้นทางเครื่องมือและรหัส G รวมถึงมุมตัด อัตราป้อน ความเร็วสปินเดิล และลำดับการเปลี่ยนเครื่องมือ

2. หนีบชิ้นงาน

โปรไฟล์ผนังม่านอะลูมิเนียม/เหล็กแบบยาว หรือแผงส่วนหน้าขนาดใหญ่ได้รับการแก้ไขบนเตียงเครื่องจักรโดยใช้แคลมป์แบบเคลื่อนย้ายได้ซึ่งควบคุมโดย CNC

ที่หนีบจะจัดตำแหน่งอัตโนมัติเพื่อหลีกเลี่ยงการชนและยึดชิ้นส่วนไว้โดยไม่เสียรูป

3. โครงสร้าง Gantry เคลื่อนที่ใน X / Y

เครื่องใช้โครงสำหรับตั้งสิ่งของแบบสะพาน:

แกน X = โครงสำหรับตั้งสิ่งของเคลื่อนที่ไปตามความยาวของโปรไฟล์/แผง

แกน Y = หัวตัดเฉือนเคลื่อนไปตามความกว้าง

แกน Z = สปินเดิลเลื่อนขึ้น/ลง

ทำให้มีพื้นที่ทำงานเปิดโล่งขนาดใหญ่สำหรับชิ้นส่วนผนังม่านขนาดใหญ่

4. แกนหมุนสองแกนเอียงแกนหมุน

นอกจาก X/Y/Z แล้ว เครื่องยังมี:

แกน A = เอียงรอบ X

แกน C = หมุนรอบ Z

(หรือ B/C ขึ้นอยู่กับการออกแบบหัว)

ดังนั้นสปินเดิลจึงสามารถตัดตุ้มปี่แบบผสม รูระบายน้ำที่ทำมุม รูปร่างด้านหน้าอาคาร 3 มิติ และคุณสมบัติด้านข้างโดยไม่ต้องคลายการจับยึดชิ้นส่วน

5. การตัดพร้อมกัน 5 แกน

ตัวควบคุม CNC ขับเคลื่อนแกนเชิงเส้นตรงและแกนหมุนพร้อมกัน

เครื่องมือจะอยู่ที่มุมที่ดีที่สุดกับพื้นผิว → ผิวเรียบเนียนขึ้น การสะท้านน้อยลง และไม่ต้องทำการยึดติดใหม่

การดำเนินการทั่วไปในการตั้งค่าเดียว:

การกัดปลาย

การเจาะ / การต๊าป

งานเซาะร่อง

การตัดตุ้มปี่

ใบเลื่อยตัด

การกัดรูปร่างแบบ 3 มิติสำหรับส่วนหน้าที่ซับซ้อน

6. การเปลี่ยนเครื่องมืออัตโนมัติ

เครื่องมือจะถูกจัดเก็บไว้ในแม็กกาซีน (ดอกสว่าน ดอกเอ็นมิลล์ ดอกต๊าป ใบเลื่อย)

ATC สลับเครื่องมือโดยอัตโนมัติในระหว่างโปรแกรม ดังนั้นโปรไฟล์ผนังม่านหนึ่งโปรไฟล์จึงสามารถตัดเฉือนได้เต็มที่โดยไม่ต้องให้ผู้ปฏิบัติงานเข้าไปยุ่ง

7. การตรวจสอบและส่งออกในกระบวนการ

โพรบ/เอ็นโค้ดเดอร์ตรวจสอบตำแหน่งและสภาพของเครื่องมือ

CNC จะชดเชยความเบี่ยงเบนแบบเรียลไทม์

ผลลัพธ์: ผนังม่านสำเร็จรูป วงกบท้าย หรือแผงส่วนหน้าอาคารที่มีรู ร่อง และมุมที่ซับซ้อนที่แม่นยำ พร้อมสำหรับการประกอบ

ขอบเขตการใช้งานหลัก

การใช้งานทั่วไปสำหรับเครื่องแมชชีนนิ่งเซนเตอร์โครงสำหรับตั้งสิ่งของ 5 แกนสำหรับผนังม่านรวม:

1. โครงผนังม่านอะลูมิเนียมแบบแยกชิ้นสำหรับอาคารสูง
2. การอัดขึ้นรูปส่วนหน้ากระจกแบบกรอบซ่อนและกรอบเปลือย
3. ข้อต่อมุมผนังม่านและโปรไฟล์ส่วนหน้าอาคารที่มีรูปทรงพิเศษ
4. ห้องอาบแดด สกายไลท์ และโปรไฟล์ประตูและหน้าต่างอะลูมิเนียมขนาดใหญ่
5. ขายึดอะลูมิเนียมติดผนังม่านกระจกแบบจุดรองรับ
6. ซุ้มอลูมิเนียมอุตสาหกรรมและโปรไฟล์ผนังเหล็กตกแต่ง
7. โปรไฟล์อะลูมิเนียมน้ำหนักเบาสำหรับการบินและอวกาศ (รองรับข้ามอุตสาหกรรม)

วัตถุดิบที่เหมาะสม: อะลูมิเนียมอัลลอยด์ 6063, การอัดขึ้นรูปกลวง, อะลูมิเนียมตัน, เหล็กผนังบาง, โปรไฟล์สถาปัตยกรรม PVC

สถานการณ์การใช้งาน

การผลิตผนังม่านแบบแยกส่วน

แผงด้านหน้าสถาปัตยกรรม

มู่ลี่อลูมิเนียมและกรอบวงกบ

เรขาคณิตผนังม่านที่ซับซ้อน

เครื่องจักรร่องผนังม่านกระจก

โครงโครงสร้างผนังม่านเหล็ก
