เครื่องจีบมุมโปรไฟล์อลูมิเนียมที่มีความแม่นยำ 140 มม

• พารามิเตอร์การรวมที่ปรับได้:สามารถตั้งค่าความดัน ระยะชักของเครื่องมือ และตำแหน่งการทำงานให้ตรงกับหน้าตัดของโปรไฟล์ได้ สิ่งนี้ทำให้เครื่องรวมมุมโปรไฟล์อลูมิเนียม 140 มมเพื่อทำงานกับอลูมิเนียมและโปรไฟล์ตัวแบ่งความร้อนที่หลากหลายภายในช่วงความกว้าง 140 มม. โดยไม่ต้องเปลี่ยนใหม่มากนัก
• โครงเหล็กเชื่อม:โครงสร้างหลักผลิตจากแผ่นเหล็กหนาและเชื่อมเป็นชิ้นเดียว โครงสร้างนี้ต้านทานการสั่นสะเทือนและแรงปฏิกิริยาที่เกิดขึ้นในระหว่างรอบการรวม ดังนั้นเครื่องจักรจึงรักษาแนวตำแหน่งในระหว่างการทำงานที่ยาวนานและการทำงานตลอด 24 ชั่วโมง

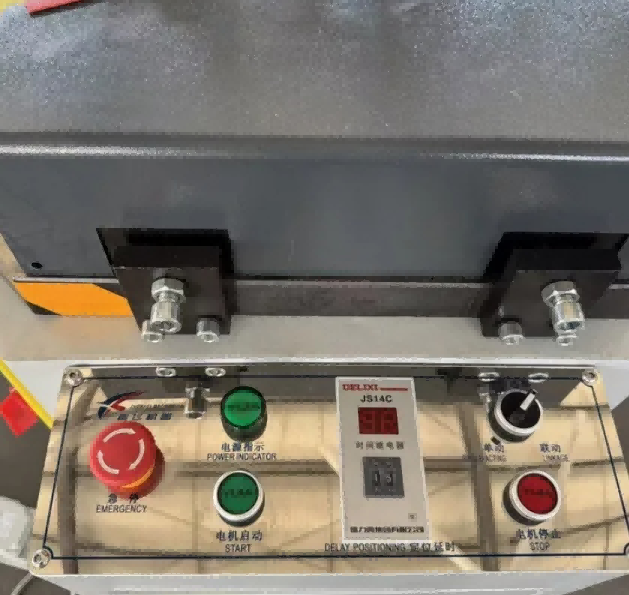

• ความปลอดภัยและการควบคุมของผู้ปฏิบัติงาน:ระบบป้องกันที่มีอินเตอร์ล็อคป้องกันการทำงานผิดพลาดช่วยป้องกันไม่ให้วงจรการรวมเริ่มต้นในขณะที่มือของผู้ปฏิบัติงานอยู่ในโซนทำงาน ลำดับการจับยึดและการรวมระบบนิวแมติกส์จะถูกควบคุมโดยปุ่มกด โดยไม่ต้องตั้งโปรแกรมใดๆ ผู้ปฏิบัติงานรายใหม่ส่วนใหญ่สามารถเรียนรู้ขั้นตอนการโหลดและสตาร์ทวงจรได้หลังจากการสาธิตสั้นๆ



คุณสมบัติที่สำคัญ

ความจุขนาดใหญ่ 140 มม. – รองรับโปรไฟล์อะลูมิเนียมที่กว้างและหนากว่าเครื่องจักรขนาด 120 มม. มาตรฐาน

แรงการจีบสูง (48 kN) – พลังไฮดรอลิกช่วยให้มั่นใจได้ว่าข้อต่อมุมจะแน่นและถาวรโดยไม่มีช่องว่าง

ระบบกำหนดตำแหน่งที่แม่นยำ – บล็อกกำหนดตำแหน่งที่แข็งขึ้นรับประกันความสามารถในการทำซ้ำ ±0.1 มม. สำหรับมุม 90° ที่สมบูรณ์แบบ

โครงสำหรับงานหนัก – โครงสร้างเหล็กเชื่อมแบบคลายความเครียดช่วยลดการโก่งตัวและยืดอายุการใช้งานของเครื่องจักร

การหนีบด้วยลม – แคลมป์ที่ทำงานรวดเร็วและปลอดภัยจะยึดโปรไฟล์ไว้อย่างแน่นหนาในระหว่างการย้ำ

ความลึกของการย้ำแบบปรับได้ – ปรับให้เข้ากับรูปทรงโปรไฟล์และการออกแบบปุ่มมุมต่างๆ ได้อย่างง่ายดาย

HMI ที่ใช้งานง่าย – ปุ่มที่ใช้งานง่ายหรืออินเทอร์เฟซ PLC ช่วยลดเวลาการฝึกอบรมและความเหนื่อยล้าของผู้ปฏิบัติงาน

การปฏิบัติตามข้อกำหนดด้านความปลอดภัยของ CE – การรักษาความปลอดภัยเต็มรูปแบบ การทำงานแบบสองมือ และการเชื่อมต่อด้านความปลอดภัยช่วยปกป้องผู้ปฏิบัติงาน

:มันทำงานอย่างไร

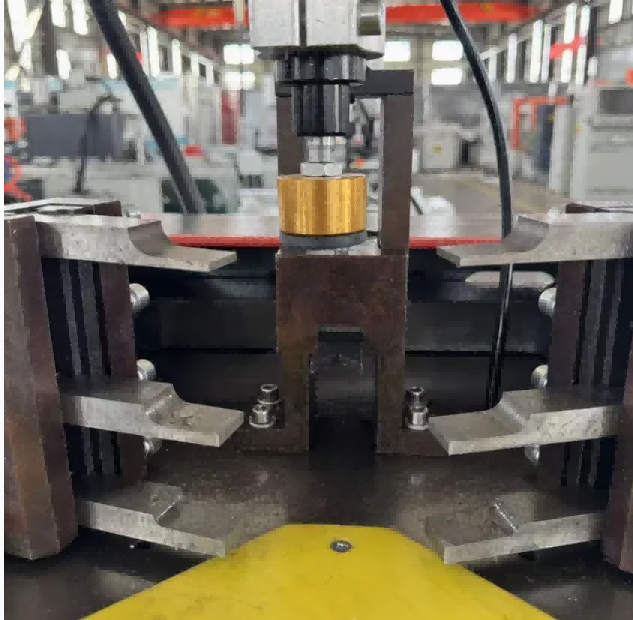

โหลดโปรไฟล์และปุ่มมุม – วางโปรไฟล์และปุ่มมุมลงในบล็อกกำหนดตำแหน่งที่แข็ง

การหนีบด้วยลม – แคลมป์ที่ทำงานเร็วช่วยยึดโปรไฟล์ให้เข้าที่อย่างแน่นหนา

การย้ำแบบไฮดรอลิก – หัวย้ำแรงดันสูงจะล็อคมุมด้วยแรง 48 kN

การขึ้นรูปที่แม่นยำ – มุมโปรไฟล์ถูกสร้างขึ้นให้เป็นมุม 90° ที่สมบูรณ์แบบโดยไม่มีช่องว่าง

ปล่อยอัตโนมัติ – ปล่อยแคลมป์ และโปรไฟล์ที่เสร็จแล้วก็พร้อมสำหรับการถอดออก

.

การใช้งาน

ออกแบบมาสำหรับผู้ผลิตอะลูมิเนียมที่ต้องการความแข็งแกร่ง ความแม่นยำ และประสิทธิภาพ:

หน้าต่างและประตูอลูมิเนียม

ระบบผนังม่านและซุ้ม

ห้องอาบแดดและเรือนกระจก

เฟรมอลูมิเนียมอุตสาหกรรม

โปรไฟล์เฟอร์นิเจอร์และจอแสดงผล

ผลิตภัณฑ์อะลูมิเนียมด้านสถาปัตยกรรมระดับไฮเอนด์

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องนี้สามารถจีบโปรไฟล์ใดได้บ้าง

ตอบ: ออกแบบมาสำหรับโปรไฟล์หน้าต่าง ประตู และผนังม่านอะลูมิเนียมที่มีขนาดสูงสุด 140 × 140 มม. มีโมเดลแบบกำหนดเองสำหรับโปรไฟล์ขนาดใหญ่

Q2: แรงจีบสามารถปรับได้หรือไม่?

ก. ใช่. ระบบไฮดรอลิกช่วยให้สามารถปรับแรงย้ำเพื่อให้เหมาะกับความหนาของโปรไฟล์และประเภทประแจมุมที่แตกต่างกัน

คำถามที่ 3: รองรับมุมอื่นที่ไม่ใช่ 90° หรือไม่

ตอบ: รุ่นมาตรฐานได้รับการแก้ไขที่ 90° มีโมเดลแบบกำหนดเองพร้อมมุมที่ปรับได้ (เช่น 45°) ตามคำขอ

คำถามที่ 4: ความแม่นยำในการย้ำโดยทั่วไปคือเท่าใด

ตอบ: ความแม่นยำของตำแหน่งคือ ±0.1 มม. ทำให้มั่นใจได้ว่าข้อต่อมุมคุณภาพสูงจะสม่ำเสมอ
