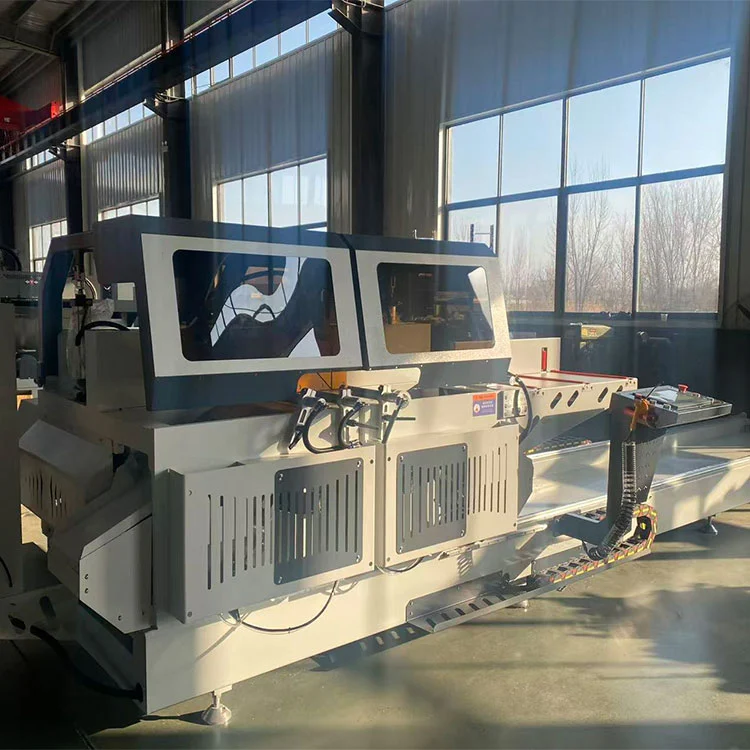

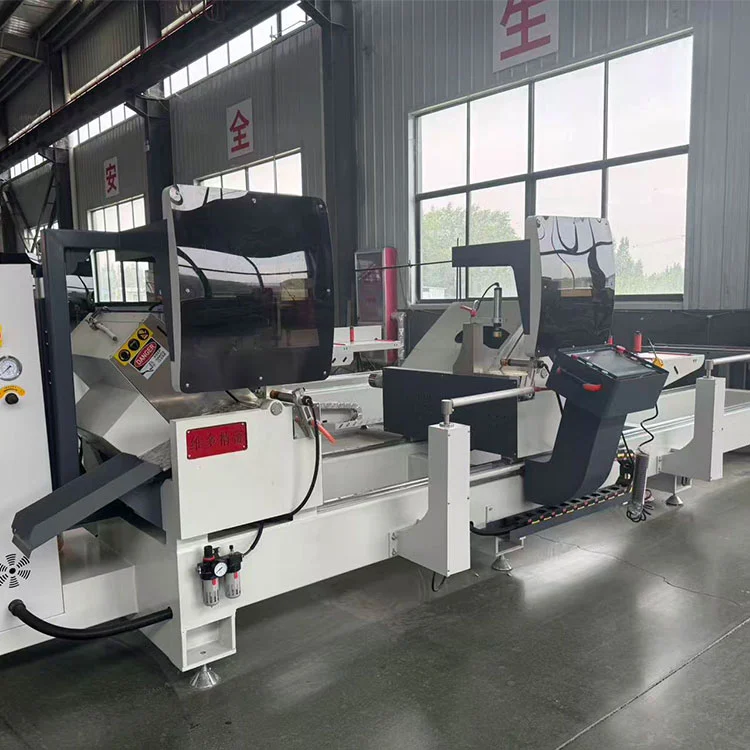

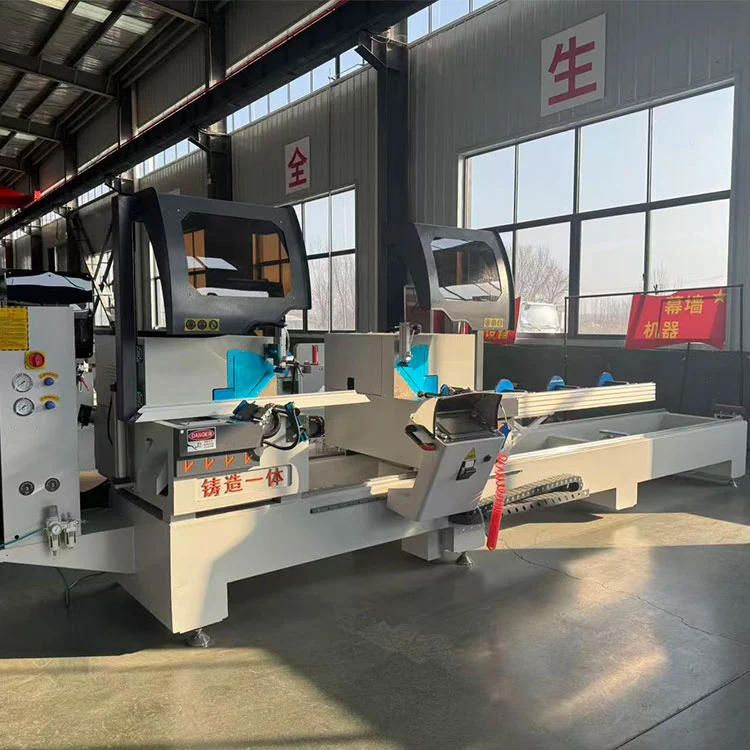

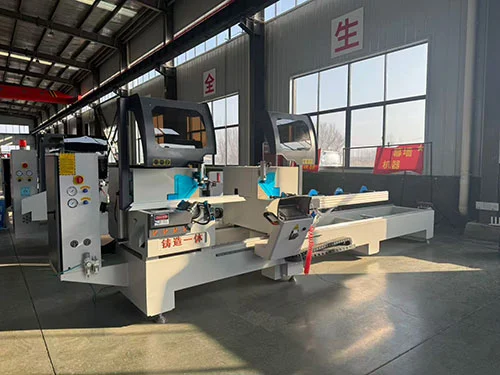

เครื่องตัดโปรไฟล์อลูมิเนียมเลื่อยปรับองศาสองหัวกึ่งอัตโนมัติ

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานภายใต้แบรนด์ Lebulang Machine ได้ผลิตอุปกรณ์แปรรูปอะลูมิเนียมและ PVC ที่โรงงานในเมืองจี่หนาน ประเทศจีน มาตั้งแต่ปี 1996 เลื่อยตุ้มปี่แบบสองหัวกึ่งอัตโนมัตินี้ตัดโปรไฟล์อะลูมิเนียมสำหรับหน้าต่าง ประตู ผนังม่าน และกรอบอุตสาหกรรม สามารถจับโปรไฟล์ที่มีความกว้างสูงสุด 350 มม. และสูง 150 มม. โดยมีมุมตัดแนวนอนตั้งแต่ 45° ถึง 135° และมุมแนวตั้งตั้งแต่ 45° ถึง 90° มอเตอร์ขนาด 4 kW สองตัวขับเคลื่อนใบเลื่อยที่ 2,800 รอบต่อนาที และหัวด้านขวาจะเคลื่อนที่บนรางเชิงเส้นตรงพร้อมระบบส่งกำลังแบบแร็คแอนด์พีเนียนสำหรับการวางตำแหน่งตามความยาว ระบบ CNC แบบปิดเต็มห้าแกนจะควบคุมการวางตำแหน่งมุมและความยาว ในขณะที่อัตราการป้อนการตัดสามารถปรับได้ตั้งแต่ 0 ถึง 3 ม./นาที

พารามิเตอร์ทางเทคนิค

คุณสมบัติ

• การตัดโปรไฟล์ขนาดใหญ่:ที่เครื่องตัดโปรไฟล์อลูมิเนียมเลื่อยปรับองศาสองหัวกึ่งอัตโนมัติได้รับการออกแบบมาสำหรับการตัดมุมผสมสองมิติของโปรไฟล์อะลูมิเนียมขนาดใหญ่ รองรับความกว้างสูงสุด 350 มม. และความสูงสูงสุด 150 มม. ครอบคลุมผนังม่านมาตรฐานและขนาดการอัดขึ้นรูปทางอุตสาหกรรม
• ระบบซีเอ็นซีปิดเต็มห้าแกน:การวางตำแหน่งมุมและความยาวถูกควบคุมโดยระบบ CNC ห้าแกนพร้อมฟีดแบ็คแบบวงปิด ซึ่งจะรักษาพิกัดความเผื่อของมุมให้อยู่ภายใน ±5′ และพิกัดความเผื่อความยาวซ้ำภายใน ±0.2 มม. ภายใต้สภาวะการทำงานปกติ
• การส่งผ่านหัวเลื่อยแบบเคลื่อนย้ายได้:หัวตัดด้านขวาจะเคลื่อนที่บนตัวนำเชิงเส้นตรงพร้อมระบบขับเคลื่อนแบบแร็คแอนด์พีเนียน การจัดเรียงนี้สนับสนุนความแข็งแกร่งที่จำเป็นสำหรับการวางตำแหน่งความยาวที่แม่นยำเหนือความสามารถในการตัดเต็ม 6000 มม.
• แบริ่งเดือยที่แม่นยำ:การหมุนหัวเลื่อยใช้แบริ่งลูกกลิ้งทรงกระบอกตัดขวาง ซึ่งให้การเคลื่อนที่เชิงมุมที่มีความเสถียรและมีแรงเสียดทานต่ำ การออกแบบนี้ช่วยให้ปรับมุมได้อย่างราบรื่นและการล็อคที่เชื่อถือได้ในตำแหน่งที่ตั้งไว้
• โครงสร้างแขนโยกที่ได้รับการปรับปรุง:ใบเลื่อยติดตั้งอยู่บนแขนโยกเสริมแรงที่เหวี่ยงขึ้นจากใต้โต๊ะทำงาน การกำหนดค่านี้จะทำให้พื้นผิวการตัดเรียบและสะอาดบนโปรไฟล์ และปรับปรุงเสถียรภาพในการตัดโดยรวม
• การแกว่งใบมีดใต้โต๊ะ:ทิศทางการป้อนใบมีดจะมาจากด้านล่างโต๊ะทำงาน ซึ่งช่วยให้มือของผู้ปฏิบัติงานอยู่ห่างจากบริเวณการตัดในระหว่างรอบการทำงาน
• การหล่อลื่นและการทำความเย็นแบบรวม:อุปกรณ์หล่อลื่นและทำความเย็นแบบละอองจะเคลื่อนที่ไปตามใบเลื่อย โดยจ่ายน้ำมันตัดลงบนฟันใบมีดและพื้นที่ตัดโดยตรง ซึ่งช่วยยืดอายุการใช้งานของใบมีดและปรับปรุงคุณภาพการตัดบนอะลูมิเนียม

มันทำงานอย่างไร

ที่เครื่องตัดโปรไฟล์อลูมิเนียมเลื่อยปรับองศาสองหัวกึ่งอัตโนมัติทำงานโดยผู้ปฏิบัติงานตั้งค่ามุมตัดแนวนอนและแนวตั้งที่ต้องการ รวมถึงความยาวในการตัดบนแผงควบคุม CNC หัวตัดด้านขวาจะเคลื่อนที่โดยอัตโนมัติตามแนวเส้นตรงไปยังตำแหน่งที่ตั้งโปรแกรมไว้ โปรไฟล์อะลูมิเนียมวางอยู่บนโต๊ะรองรับลูกกลิ้งและยึดด้วยแคลมป์นิวแมติก ทั้งสองหัวสามารถตัดพร้อมกันหรือแยกกันได้ ในระหว่างรอบการตัด ใบเลื่อยจะแกว่งขึ้นจากใต้โต๊ะทำงาน โดยตัดผ่านโปรไฟล์ด้วยอัตราการป้อนที่ควบคุมระหว่าง 0 ถึง 3 ม./นาที ระบบหล่อลื่นแบบหมอกจะทำงานระหว่างการตัด หลังจากที่ใบมีดถอยกลับ ให้ปลดแคลมป์และถอดชิ้นส่วนที่ตัดออก ระบบ CNC แบบวงปิดห้าแกนจะตรวจสอบและปรับตำแหน่งเพื่อรักษาความแม่นยำในการตัดเป็นชุด

ส่วนประกอบสำคัญ

• Saw motors (2 × 4 kW):หัวตัดแต่ละอันขับเคลื่อนด้วยมอเตอร์ขนาด 4 กิโลวัตต์หมุนที่ 2800 รอบต่อนาที กำลังปรับให้เหมาะกับเส้นผ่านศูนย์กลางใบมีดและความสามารถในการตัดตัดขวางที่ 350 × 150 มม.
• ลิเนียร์ไกด์และแร็คแอนด์พีเนียน:หัวด้านขวาแบบเคลื่อนย้ายได้จะเคลื่อนที่บนรางนำทางเชิงเส้นที่มีความแม่นยำ และวางตำแหน่งโดยระบบขับเคลื่อนแบบแร็คแอนด์พีเนียน ระบบส่งกำลังนี้ให้ความแข็งแกร่งและความแม่นยำที่จำเป็นสำหรับการวางตำแหน่งความยาวเหนือเตียงขนาด 6000 มม.
• แบริ่งลูกกลิ้งข้าม:ใช้ที่เดือยหัวเลื่อยเพื่อการปรับเชิงมุม ตลับลูกปืนเหล่านี้ให้ความแข็งแกร่งสูงและการหมุนที่ราบรื่นโดยมีฟันเฟืองน้อยที่สุด
• ตัวควบคุม CNC ห้าแกน:จัดการมุมตัดแนวนอนและแนวตั้ง การวางตำแหน่งความยาว และอัตราการป้อน ระบบวงปิดใช้การตอบรับจากตัวเข้ารหัสเพื่อรักษาความแม่นยำของตำแหน่ง
• ระบบหล่อลื่นหมอก:ชุดหัวฉีดที่เคลื่อนที่ไปตามใบเลื่อย โดยส่งน้ำมันตัดแบบอะตอมมิกไปยังบริเวณการตัด ซึ่งจะช่วยลดความร้อนจากการเสียดสีและช่วยป้องกันการเชื่อมเศษอะลูมิเนียมบนฟันใบมีด
• ที่หนีบนิวแมติก:จับโปรไฟล์ให้อยู่ในตำแหน่งระหว่างการตัด แรงดันในการหนีบสามารถปรับได้ผ่านตัวควบคุมอากาศ

การใช้งาน

ที่เครื่องตัดโปรไฟล์อลูมิเนียมเลื่อยปรับองศาสองหัวกึ่งอัตโนมัติใช้สำหรับการตัดโปรไฟล์อลูมิเนียมในการผลิตหน้าต่างและประตู การผลิตผนังม่าน การผลิตกรอบแผงโซลาร์เซลล์ และการแปรรูปอะลูมิเนียมอุตสาหกรรมทั่วไป สามารถจัดการกับการอัดขึ้นรูปทั้งแบบแข็งและแบบกลวง โปรไฟล์การแตกเนื่องจากความร้อน และส่วนโลหะที่ไม่ใช่เหล็กน้ำหนักเบาภายในความสามารถในการตัดที่ระบุ

ผู้ผลิตและสนับสนุน

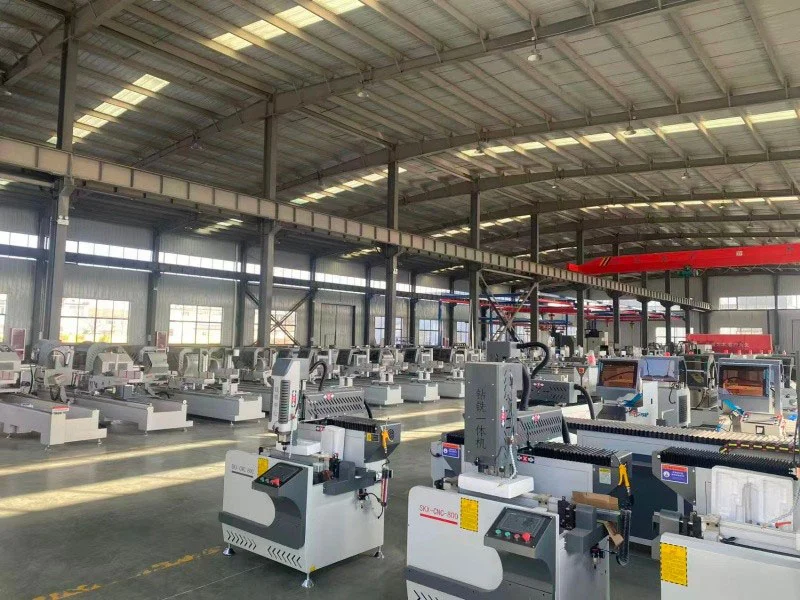

Shandong Lebulang Precision Machinery Co., Ltd. ซึ่งดำเนินงานในฐานะ Lebulang Machine ได้ผลิตอุปกรณ์แปรรูปอะลูมิเนียมที่โรงงานในเมืองจี่หนาน ประเทศจีน ตั้งแต่ปี 1996เครื่องตัดโปรไฟล์อลูมิเนียมเลื่อยปรับองศาสองหัวกึ่งอัตโนมัติจัดจำหน่ายโดยตรงจากโรงงานพร้อมใบรับรอง CE และ ISO การรับประกันหนึ่งปีครอบคลุมถึงโครงสร้างหลัก มีการสนับสนุนทางเทคนิคระยะไกล วิดีโอการทำงาน และคู่มือภาษาอังกฤษรวมอยู่ด้วย มีสต๊อกอะไหล่เพื่อจัดส่ง แรงดันไฟฟ้า ความยาวตัด และตัวเลือกการจับยึดสามารถปรับแต่งได้ในเวลาสั่งซื้อ

คำถามที่พบบ่อย

คำถามที่ 1: เลื่อยนี้สามารถตัดโปรไฟล์ประเภทใดได้บ้าง

ตอบ: สามารถตัดโปรไฟล์อะลูมิเนียมที่มีความกว้างสูงสุด 350 มม. และสูง 150 มม. รวมถึงเหล็กเส้นตัน การอัดขึ้นรูปกลวง และโปรไฟล์การแตกเนื่องจากความร้อน นอกจากนี้ยังเหมาะสำหรับโลหะที่ไม่ใช่เหล็กน้ำหนักเบาและโปรไฟล์ PVC บางชนิดอีกด้วย

คำถามที่ 2: สามารถตัดมุมประกอบได้หรือไม่

ก. ใช่. เครื่องจักรทำการตัดมุมแบบผสมสองมิติ โดยปรับมุมแนวนอนได้ตั้งแต่ 45° ถึง 135° และมุมแนวตั้งตั้งแต่ 45° ถึง 90°

Q3: ความแม่นยำในการตัดคืออะไร?

ตอบ: ค่าเผื่อความยาวในการกำหนดตำแหน่งซ้ำคือ ±0.2 มม. และค่าเผื่อมุมตัดคือ ±5′ ภายใต้สภาวะการทำงานมาตรฐานพร้อมใบมีดที่ได้รับการดูแลอย่างเหมาะสม

คำถามที่ 4: การวางตำแหน่งศีรษะด้านขวาเป็นแบบอัตโนมัติหรือไม่

ก. ใช่. หัวด้านขวาจะเคลื่อนที่โดยอัตโนมัติตามแนวเส้นตรงไปยังตำแหน่งที่ตั้งโปรแกรมไว้ผ่านระบบ CNC ห้าแกน ผู้ปฏิบัติงานป้อนความยาวที่ต้องการบนแผงควบคุม

Q5: ปริมาณการสั่งซื้อขั้นต่ำและเวลาจัดส่งคือเท่าไร?

ตอบ: ปริมาณการสั่งซื้อขั้นต่ำคือหนึ่งชุด โดยทั่วไปเวลาในการจัดส่งมาตรฐานคือ 15–25 วันทำการหลังจากได้รับเงินมัดจำ ขึ้นอยู่กับกำหนดการผลิตปัจจุบัน
